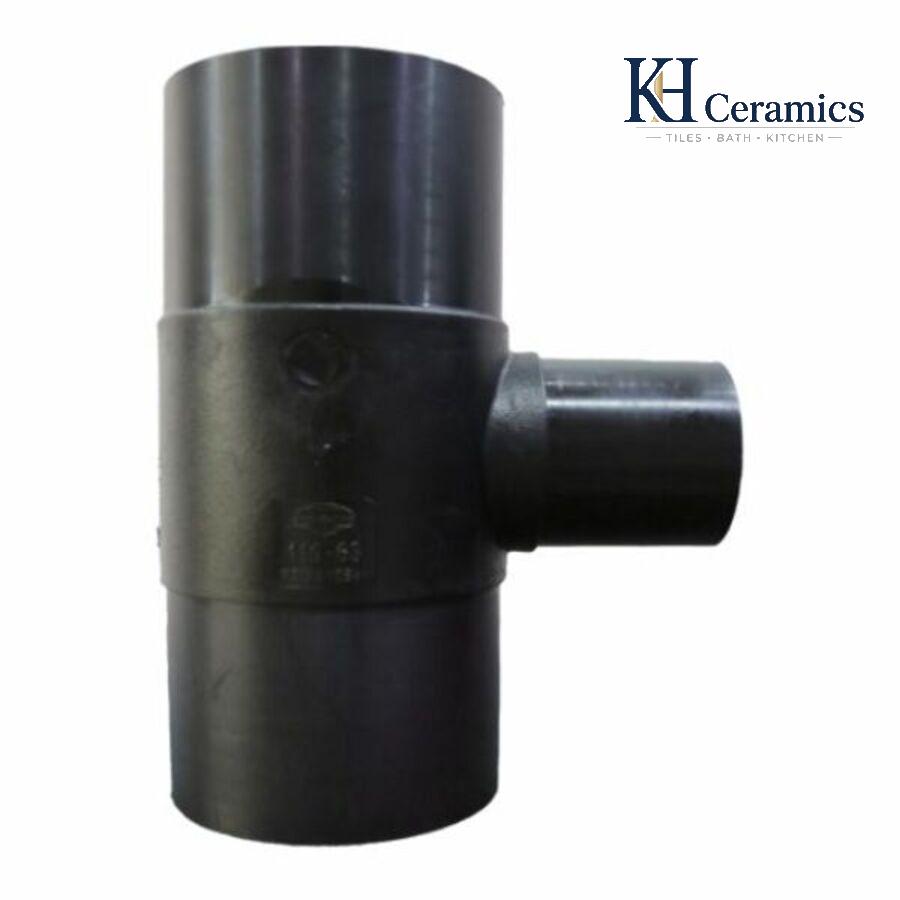

Ba chạc 90º chuyển bậc

Ba chạc 90º chuyển bậc là phụ kiện HDPE PE100 được sử dụng tại những vị trí cần tạo nhánh vuông góc 90º đồng thời thay đổi đường kính giữa tuyến chính và tuyến nhánh. Thay vì dùng một ba chạc đều rồi lắp thêm phụ kiện giảm, Ba chạc 90º chuyển bậc tích hợp trực tiếp chức năng phân nhánh và chuyển cỡ trong cùng một chi tiết.

Đặc điểm này giúp Ba chạc 90º chuyển bậc phù hợp với mạng cấp nước, tuyến phân phối và nhiều hệ thống HDPE có đường kính giảm dần theo lưu lượng. Khi bản vẽ yêu cầu tuyến chính lớn hơn tuyến nhánh, lựa chọn đúng Ba chạc 90º chuyển bậc giúp cụm kết nối gọn hơn và hạn chế phát sinh thêm một mối hàn chuyển cỡ.

Ba chạc 90º chuyển bậc HDPE – Phụ kiện chia nhánh và thay đổi đường kính

Đối với nhóm phụ tùng ép phun PE100, Ba chạc 90º chuyển bậc được lựa chọn theo tổ hợp đường kính và cấp áp suất của từng quy cách. Vì vậy, chỉ ghi một DN là chưa đủ để xác định chính xác sản phẩm; cần kiểm tra cả kích thước tuyến chính, kích thước nhánh và PN.

Khách hàng có thể tham khảo thêm phụ kiện HDPE tại KHCeramics để lựa chọn Ba chạc 90º chuyển bậc, ba chạc đều, nối chuyển bậc và các phụ kiện PE100 phù hợp với từng vị trí.

Thông số kỹ thuật Ba chạc 90º chuyển bậc

Thông số quan trọng nhất của Ba chạc 90º chuyển bậc là tổ hợp kích thước giữa tuyến chính và tuyến nhánh. Khác với ba chạc đều, sản phẩm không thể được mô tả chính xác chỉ bằng một DN. Bên cạnh đường kính, Ba chạc 90º chuyển bậc còn cần được đối chiếu theo PN và các kích thước hình học của đúng mã sản phẩm.

Thông số kỹ thuật	Quy cách / Đặc điểm
Tên sản phẩm	Ba chạc 90º chuyển bậc
Nhóm sản phẩm	Phụ tùng ép phun HDPE
Thương hiệu tham khảo	Nhựa Tiền Phong
Vật liệu	PE100
Tiêu chuẩn hệ sản phẩm	ISO 4427 / ISO 4427-3 đối với phụ tùng PE tương ứng
Kiểu phụ kiện	Ba chạc giảm / ba chạc chuyển bậc dạng chữ T
Số đầu kết nối	3 đầu
Góc nhánh	90º
Cấu hình tuyến chính	Hai đầu thẳng theo đường kính chính của từng quy cách
Cấu hình tuyến nhánh	Đầu nhánh 90º có đường kính nhỏ hơn tuyến chính theo từng quy cách
Cách ghi kích thước	DN tuyến chính × DN nhánh
Cấp áp suất	Nhiều PN tùy tổ hợp đường kính và mã sản phẩm
Phương thức kết nối	Hàn mặt đầu với hệ thống HDPE PE100 tương thích theo cấu tạo sản phẩm
Chức năng	Chia nhánh 90º đồng thời giảm đường kính tại nhánh
Kích thước hình học	L, Z hoặc các kích thước tương ứng thay đổi theo từng DN và quy cách
Khả năng chống ăn mòn	Không bị gỉ theo cơ chế oxy hóa của gang hoặc thép
Đặc tính vật liệu	Độ mềm dẻo, khả năng chịu va đập và đặc tính phù hợp với hệ HDPE PE100
Nhiệt độ sử dụng	Tuân theo điều kiện làm việc của hệ HDPE; dòng Tiền Phong tương ứng được khuyến cáo không quá 40°C
Ứng dụng	Cấp nước, mạng phân phối, tưới tiêu và các tuyến PE100 cần phân nhánh giảm cỡ
Thông tin cần cung cấp khi đặt hàng	Ba chạc 90º chuyển bậc + DN tuyến chính × DN nhánh + PN + số lượng

Lưu ý kỹ thuật: Với Ba chạc 90º chuyển bậc, không nên tự suy ra dải DN, PN hoặc kích thước L/Z từ Ba chạc 90º dạng đều. Mỗi tổ hợp đường kính có quy cách riêng và cần đối chiếu đúng catalogue hoặc bảng giá kỹ thuật hiện hành trước khi chốt mã hàng.

Cách đọc quy cách Ba chạc 90º chuyển bậc

Quy cách Ba chạc 90º chuyển bậc cần thể hiện được hai thông tin cơ bản: đường kính tuyến chính và đường kính nhánh. Ví dụ, nếu tuyến chính sử dụng một DN lớn hơn và nhánh 90º sử dụng DN nhỏ hơn, hai kích thước đó phải được ghi đồng thời thay vì chỉ ghi đường kính của tuyến chính.

Cách ghi này giúp phân biệt Ba chạc 90º chuyển bậc với Ba chạc 90º đều. Với loại đều, ba đầu có cùng cấu hình đường kính; còn Ba chạc 90º chuyển bậc được thiết kế để thực hiện bước giảm DN ngay tại đầu nhánh.

Ngoài cặp đường kính, PN là thông số cần kiểm tra tiếp theo. Một Ba chạc 90º chuyển bậc đúng kích thước hình học nhưng không phù hợp với cấp áp suất của hệ thống vẫn chưa phải lựa chọn hoàn chỉnh.

Với công trình sử dụng nhiều DN, bảng BOQ nên ghi đầy đủ Ba chạc 90º chuyển bậc + DN chính × DN nhánh + PN. Cách thể hiện này giúp hạn chế nhầm lẫn giữa các sản phẩm có cùng đường kính tuyến chính nhưng khác kích thước nhánh.

Ba chạc 90º chuyển bậc khác Ba chạc 90º đều như thế nào?

Ba chạc đều được sử dụng khi ba hướng của điểm phân nhánh có cùng đường kính tương ứng. Trong khi đó, Ba chạc 90º chuyển bậc được lựa chọn khi nhánh 90º cần có đường kính nhỏ hơn tuyến chính.

Ví dụ về nguyên lý lựa chọn: nếu tuyến chính vẫn giữ DN lớn nhưng nhánh chỉ cần một DN nhỏ hơn theo tính toán lưu lượng, Ba chạc 90º chuyển bậc thực hiện đồng thời việc tách nhánh và giảm cỡ. Nếu dùng ba chạc đều, hệ thống có thể phải bổ sung thêm nối chuyển bậc phía sau.

Sử dụng Ba chạc 90º chuyển bậc đúng cấu hình có thể giảm một phụ kiện trung gian, làm cụm phân nhánh ngắn hơn và giảm số mối nối phải thi công. Đây là lợi ích đáng chú ý trên các tuyến có nhiều điểm phân phối.

Ngược lại, nếu tuyến chính và nhánh cùng DN thì không cần sử dụng Ba chạc 90º chuyển bậc. Ba chạc đều sẽ phản ánh đúng cấu hình hơn và tránh tạo bước giảm đường kính không có trong thiết kế.

Vì sao Ba chạc 90º chuyển bậc giúp giảm số mối nối?

Nếu một vị trí vừa cần tạo nhánh vừa cần giảm DN, phương án sử dụng ba chạc đều kết hợp nối giảm sẽ tạo ít nhất hai phụ kiện liên tiếp. Ba chạc 90º chuyển bậc tích hợp hai chức năng này trong một chi tiết nên có thể loại bỏ bước chuyển cỡ riêng khi đúng quy cách đã có sẵn.

Việc giảm phụ kiện trung gian giúp cụm Ba chạc 90º chuyển bậc chiếm ít chiều dài hơn và đơn giản hóa quá trình bố trí. Điều này đặc biệt hữu ích trong hố kỹ thuật, khu vực gần van hoặc nơi có nhiều tuyến HDPE giao nhau.

Số lượng mối hàn cũng có thể được giảm khi Ba chạc 90º chuyển bậc thay thế tổ hợp ba chạc đều cộng nối giảm. Mỗi mối hàn ít đi đồng nghĩa giảm một vị trí cần chuẩn bị bề mặt, gá giữ, gia nhiệt và kiểm tra sau thi công.

Tuy nhiên, chỉ nên sử dụng Ba chạc 90º chuyển bậc khi đúng tổ hợp DN và PN đáp ứng thiết kế. Không nên chọn một phụ kiện gần đúng rồi tiếp tục thêm các chi tiết chuyển đổi, vì như vậy sẽ mất đi lợi thế của cấu hình chuyển bậc tích hợp.

Ứng dụng Ba chạc 90º chuyển bậc trong hệ thống HDPE

Ba chạc 90º chuyển bậc phù hợp tại những điểm cần lấy một nhánh nhỏ hơn từ đường ống chính. Trong mạng cấp nước, đây có thể là vị trí chuyển từ tuyến phân phối chính sang tuyến cấp cho một khu vực có nhu cầu lưu lượng thấp hơn.

Trong hệ thống tưới, Ba chạc 90º chuyển bậc có thể tạo nhánh từ tuyến lớn sang đường ống phân phối nhỏ hơn. Cách bố trí này giúp mạng lưới giảm đường kính theo nhu cầu thực tế thay vì duy trì cùng một DN cho toàn bộ các nhánh.

Đối với mạng HDPE có nhiều cấp đường kính, Ba chạc 90º chuyển bậc còn giúp bảng vật tư rõ ràng hơn. Mỗi điểm phân nhánh được xác định trực tiếp bằng cặp DN chính – DN nhánh thay vì phải tách thành ba chạc và nối giảm riêng.

Nếu Ba chạc 90º chuyển bậc được bố trí gần van hoặc thiết bị, cần kiểm tra khoảng không dành cho cả thân phụ kiện và cụm kết nối phía sau. Khi DN tuyến chính lớn, kích thước chiếm chỗ của phụ kiện cũng tăng đáng kể.

Cách lựa chọn Ba chạc 90º chuyển bậc theo DN và PN

Bước đầu tiên khi lựa chọn Ba chạc 90º chuyển bậc là xác định DN của tuyến chính. Hai đầu nằm trên trục thẳng phải tương thích với đường ống chính tại vị trí phân nhánh.

Bước thứ hai là xác định DN của nhánh 90º. Đây chính là thông số tạo nên tính “chuyển bậc” của Ba chạc 90º chuyển bậc. Không nên chọn kích thước nhánh theo cảm tính mà cần căn cứ vào bản vẽ và yêu cầu thủy lực của hệ thống.

Bước thứ ba là kiểm tra PN. Phụ tùng ép phun HDPE PE100 được sản xuất với nhiều cấp áp suất tùy DN và cấu hình, vì vậy Ba chạc 90º chuyển bậc phải được đối chiếu với cấp áp suất của tuyến chứ không chỉ kiểm tra khả năng ghép vừa đường kính.

Cuối cùng cần kiểm tra kích thước hình học. Với Ba chạc 90º chuyển bậc đường kính lớn, chiều dài thân và khoảng cách từ tâm nhánh tới các đầu kết nối có thể ảnh hưởng trực tiếp đến vị trí đặt van, phụ kiện kế tiếp hoặc thành hố kỹ thuật.

Khi đặt hàng, cách ghi rõ ràng nên là Ba chạc 90º chuyển bậc + DN tuyến chính × DN nhánh + PN + số lượng. Đây là cách giúp hạn chế nhầm giữa các tổ hợp chuyển bậc khác nhau.

Lưu ý khi hàn Ba chạc 90º chuyển bậc HDPE PE100

Trước khi hàn Ba chạc 90º chuyển bậc, cần xác định chính xác ba hướng của phụ kiện. Hai đầu tuyến chính phải được căn đồng trục, còn đầu nhánh cần đúng hướng 90º theo vị trí thể hiện trên bản vẽ.

Do nhánh của Ba chạc 90º chuyển bậc có đường kính khác tuyến chính, từng đầu cần được xử lý theo đúng kích thước tương ứng. Không nên mặc định thông số và thao tác của đầu lớn áp dụng nguyên cho đầu nhánh nhỏ hơn.

Bề mặt hàn của Ba chạc 90º chuyển bậc và đường ống cần được chuẩn bị sạch, phẳng và được gá giữ ổn định. Bụi, dầu hoặc tạp chất tại vùng kết nối có thể ảnh hưởng đến chất lượng của quá trình hàn.

Nhiệt độ, áp lực, thời gian gia nhiệt và thời gian làm nguội phải tuân theo quy trình hàn áp dụng cho DN, SDR/PN và thiết bị đang sử dụng. Không nên dùng một thông số cố định cho mọi mối nối của Ba chạc 90º chuyển bậc.

Sau khi hàn, Ba chạc 90º chuyển bậc cần được giữ ổn định đủ thời gian trước khi chịu tải trọng. Không nên kéo nhánh hoặc bẻ tuyến để hiệu chỉnh một phụ kiện đã được hàn sai hướng.

Nếu nhánh của Ba chạc 90º chuyển bậc kết nối với van hoặc thiết bị nặng, cần bố trí giá đỡ thích hợp. Mối hàn và thân phụ kiện không nên chịu toàn bộ tải trọng từ thiết bị phía sau.

Kiểm tra Ba chạc 90º chuyển bậc sau khi lắp đặt

Sau khi hoàn thành, cần kiểm tra hình học của Ba chạc 90º chuyển bậc, đặc biệt là độ thẳng của tuyến chính và hướng của nhánh. Sai lệch tại điểm phân nhánh có thể ảnh hưởng tới toàn bộ đoạn đường ống phía sau.

Các mối hàn của Ba chạc 90º chuyển bậc cần được đánh giá theo yêu cầu của quy trình thi công. Quan sát bên ngoài có thể hỗ trợ phát hiện một số dấu hiệu bất thường nhưng không thay thế các bước kiểm tra và thử hệ thống theo hồ sơ kỹ thuật.

Hệ thống sau khi lắp Ba chạc 90º chuyển bậc cần được thử theo cấp áp suất và yêu cầu của dự án trước khi lấp đất hoặc đưa vào vận hành. Không nên sử dụng một mức thử áp chung cho mọi PN.

Đối với tuyến chôn ngầm, khu vực quanh Ba chạc 90º chuyển bậc cần được bố trí nền và vật liệu bao quanh phù hợp. Đá sắc cạnh hoặc tải trọng cục bộ không nên tác động trực tiếp lên thân và vùng nhánh của phụ kiện.

Khách hàng có thể tham khảo thêm các loại phụ kiện HDPE tại KHCeramics để lựa chọn Ba chạc 90º chuyển bậc, Ba chạc 90º, nối chuyển bậc và các phụ tùng ép phun PE100 phù hợp với từng tuyến.

Nhờ kết hợp hai chức năng phân nhánh và giảm đường kính trong một chi tiết, Ba chạc 90º chuyển bậc giúp xử lý gọn những điểm lấy nhánh nhỏ hơn từ tuyến HDPE chính. Xác định đúng Ba chạc 90º chuyển bậc theo DN chính, DN nhánh, PN và kích thước bố trí giúp giảm phụ kiện trung gian, giảm mối nối và thuận tiện hơn cho quá trình thi công hệ thống PE100.

Thi công Phụ tùng ép phun HDPE trên hệ thống PE100

Phụ tùng ép phun HDPE được sử dụng để xử lý những vị trí cần đổi hướng, chia nhánh hoặc thực hiện các cấu hình kết nối khác trên hệ thống đường ống PE100. Với nhóm sản phẩm hàn mặt đầu, phụ kiện và đường ống được liên kết bằng cách gia nhiệt hai bề mặt đầu nối rồi ép chúng lại với nhau theo quy trình hàn phù hợp.

Khác với phụ tùng HDPE răng xiết sử dụng cơ cấu kết nối cơ khí, nhóm ép phun hàn mặt đầu yêu cầu thiết bị hàn, khả năng gá giữ và kiểm soát các thông số thi công. Vì vậy, ngay từ giai đoạn bóc vật tư cần xác định rõ sản phẩm thuộc nhóm nào, DN và PN bao nhiêu để lựa chọn đúng phương pháp lắp đặt.



Catalogue Nhựa Tiền Phong thể hiện phụ tùng HDPE ép phun theo hệ PE100 với nhiều cấp áp suất khác nhau. Chẳng hạn, một số phụ kiện được công bố với PN6, PN8, PN10, PN12.5 và PN16. Điều này cho thấy chỉ xác định đường kính là chưa đủ; cấp áp suất cũng phải phù hợp với tuyến ống và yêu cầu thiết kế. Khách hàng có thể tham khảo thêm phụ kiện HDPE tại KHCeramics để lựa chọn sản phẩm theo DN, PN và cấu hình của từng vị trí trên hệ thống.

Chuẩn bị đường ống và phụ kiện trước khi hàn mặt đầu

Chất lượng mối nối phụ thuộc nhiều vào quá trình chuẩn bị. Trước khi hàn, cần xác nhận đúng đường kính và quy cách của đường ống với phụ kiện. Hai chi tiết phải phù hợp với phương án hàn và được gá chắc chắn để hạn chế dịch chuyển trong suốt quá trình thao tác.Bề mặt đầu nối cần được chuẩn bị phẳng và sạch. Đất, cát, dầu mỡ hoặc tạp chất tại vùng hàn có thể ảnh hưởng đến khả năng hình thành mối liên kết. Sau khi chuẩn bị bề mặt, nên hạn chế chạm tay hoặc để vùng hàn tiếp xúc trở lại với bụi bẩn.

Độ đồng trục cũng cần được kiểm tra trước khi gia nhiệt. Không nên dùng lực ép của máy hàn để cố kéo hai chi tiết đang lệch đáng kể về cùng một trục. Nếu phụ kiện và đường ống chưa thẳng, cần điều chỉnh hệ gá trước khi tiếp tục.Với những phụ kiện có hướng như nối góc hoặc ba chạc, nên xác định trước vị trí cuối cùng của phụ kiện. Một mối hàn đạt yêu cầu nhưng phụ kiện sai hướng vẫn có thể khiến đoạn tuyến phía sau không khớp với bản vẽ.

Kiểm soát quá trình hàn Phụ tùng ép phun HDPE

Trong quá trình hàn mặt đầu, nhiệt độ, thời gian gia nhiệt, áp lực và thời gian làm nguội phải phù hợp với quy trình áp dụng cho đường kính và thiết bị đang sử dụng. Không nên lấy thông số của một DN rồi áp dụng cho toàn bộ phụ tùng trên công trình.Sau khi hai bề mặt đạt điều kiện gia nhiệt cần thiết, chúng được đưa lại với nhau và duy trì áp lực theo quy trình. Việc thao tác cần diễn ra ổn định để hạn chế lệch trục hoặc làm vùng nóng chảy phân bố không đồng đều.





Mối nối sau hàn cần đủ thời gian làm nguội trước khi tháo gá hoặc chịu tải trọng đáng kể. Việc kéo, xoắn hoặc uốn đường ống quá sớm có thể tác động lên vùng kết nối khi vật liệu chưa ổn định hoàn toàn.Với các cụm có nhiều phụ kiện liên tiếp, nên hàn theo trình tự đã tính trước. Điều này giúp hạn chế trường hợp một phụ kiện đã hoàn thiện làm mất không gian thao tác cho mối nối tiếp theo hoặc khiến máy hàn không thể tiếp cận đúng vị trí.

Bố trí phụ kiện đổi hướng và chia nhánh trên tuyến HDPE

Tại vị trí đổi hướng, phụ kiện cần được lựa chọn theo đúng góc thể hiện trên bản vẽ. Catalogue HDPE ép phun của Tiền Phong có các cấu hình chuyển hướng riêng, vì vậy không nên tạo một góc bằng nhiều phụ kiện nếu đã có sản phẩm đáp ứng trực tiếp hình học cần thiết.

Tương tự, tại điểm chia nhánh cần xác định đường kính tuyến chính và nhánh. Nếu các đầu cùng DN có thể lựa chọn ba chạc đều; nếu nhánh khác kích thước cần kiểm tra đúng cấu hình chuyển bậc. Cách lựa chọn này giúp giảm số lượng phụ kiện và mối nối tại cùng một vị trí.

Đối với phụ kiện có DN lớn, kích thước tổng thể cũng cần được tính đến. Catalogue cho thấy khi DN tăng, chiều dài đầu nối và kích thước chiếm chỗ của phụ kiện tăng đáng kể. Vì vậy, khoảng cách tới van, tường hố, kết cấu hoặc tuyến kỹ thuật khác nên được kiểm tra trước khi hàn.Tại những vị trí có van hoặc thiết bị nặng, cần có phương án chịu tải riêng. Phụ kiện HDPE và mối hàn không nên trở thành điểm chịu toàn bộ trọng lượng hoặc lực thao tác của thiết bị.

Kiểm tra mối hàn và nghiệm thu trước khi đưa hệ thống vào sử dụng

Sau khi hoàn thành từng cụm, cần kiểm tra hình dạng mối nối, độ đồng trục và hướng của phụ kiện. Những dấu hiệu bất thường rõ rệt cần được đánh giá trước khi tiếp tục lắp các đoạn tuyến phía sau.

Khi toàn bộ hệ thống đã hoàn thành, việc thử áp phải được thực hiện theo hồ sơ kỹ thuật và yêu cầu của dự án. Không nên sử dụng một mức thử duy nhất cho tất cả các tuyến vì phụ tùng ép phun HDPE được sản xuất với nhiều cấp PN khác nhau.Đối với tuyến chôn ngầm, nên hoàn thành các bước kiểm tra cần thiết trước khi lấp kín. Nếu phải xử lý một mối nối sau khi rãnh đã hoàn trả, khối lượng công việc sẽ lớn hơn đáng kể so với việc phát hiện sai sót khi tuyến còn tiếp cận được.





Hệ thống cũng cần được bảo vệ khỏi các tải trọng ngoài thiết kế. Nền đặt ống, vật liệu bao quanh, phương án neo giữ tại các điểm đặc biệt và điều kiện lắp đặt thực tế đều ảnh hưởng đến khả năng làm việc lâu dài của đường ống và phụ kiện.Sử dụng đúng phụ tùng ép phun theo DN và PN, chuẩn bị bề mặt chính xác, kiểm soát quá trình hàn và nghiệm thu trước khi che khuất giúp hệ thống PE100 đạt tính đồng bộ cao hơn và hạn chế các cụm chuyển đổi không cần thiết.

Kinh nghiệm đặt mua Phụ tùng ép phun HDPE cho công trình

Khi đặt mua phụ tùng ép phun HDPE, tên sản phẩm và đường kính mới chỉ là những thông tin ban đầu. Với nhóm PE100 hàn mặt đầu, cần xác định thêm PN và cấu hình cụ thể của phụ kiện. Hai sản phẩm cùng DN nhưng khác cấp áp suất không nên được coi là cùng một quy cách.

Bảng giá và catalogue của Nhựa Tiền Phong thể hiện nhiều phụ kiện ép phun theo các cấp PN6, PN8, PN10, PN12.5 và PN16 tùy DN. Vì vậy, bảng vật tư nên thể hiện rõ tên sản phẩm – DN – PN – số lượng thay vì chỉ ghi chung như “cút HDPE” hoặc “tê HDPE”.

Đối với phụ kiện chuyển bậc, cần ghi đầy đủ đường kính của các đầu. Một tên gọi như “ba chạc chuyển bậc DN160” chưa đủ nếu chưa xác định kích thước nhánh. Những thông tin này càng quan trọng với dự án sử dụng nhiều cỡ ống trên cùng một mạng lưới.Khách hàng có thể tham khảo các loại phụ kiện HDPE tại KHCeramics để đối chiếu sản phẩm trước khi hoàn thiện bảng vật tư.

Giá Phụ tùng ép phun HDPE phụ thuộc vào những thông số nào?

DN là yếu tố ảnh hưởng rõ rệt đến giá sản phẩm. Khi đường kính tăng, kích thước và lượng vật liệu của phụ kiện cũng tăng theo. Tuy nhiên, không nên so sánh giá chỉ bằng DN bởi cấu tạo của nối góc, ba chạc hoặc phụ kiện chuyển bậc hoàn toàn khác nhau.

PN cũng là một thông số cần được đối chiếu. Bảng giá phụ tùng ép phun HDPE Tiền Phong thể hiện cùng một DN có thể có nhiều cấp áp suất. Do đó, một báo giá chính xác cần xác định đúng tổ hợp sản phẩm – DN – PN.

Số lượng và tổng cơ cấu đơn hàng ảnh hưởng đến phương án cung cấp và vận chuyển. Đối với phụ kiện DN lớn, thể tích của sản phẩm không còn nhỏ; một dự án có nhiều nối góc, ba chạc và phụ kiện lớn cần tính phương án vận chuyển cùng với ống.Với dự án có bảng BOQ, nên gửi toàn bộ danh sách để kiểm tra đồng thời. Cách này giúp phát hiện những vị trí thiếu PN, thiếu kích thước nhánh hoặc có quy cách chưa rõ trước khi đơn hàng được chốt.

Giải đáp về Phụ tùng ép phun HDPE PE100

Phụ tùng ép phun HDPE Tiền Phong sử dụng vật liệu gì?

Nhóm phụ tùng ép phun hàn mặt đầu được Tiền Phong công bố thuộc hệ PE100. Nhà sản xuất cũng có chứng nhận phụ tùng ống polyethylene cấp nước PE100 theo ISO 4427-3:2019.

Phụ tùng ép phun HDPE kết nối bằng phương pháp nào?

Đối với nhóm sản phẩm đang đề cập, catalogue Tiền Phong xác định đây là phụ tùng ép phun hàn mặt đầu. Hai bề mặt được chuẩn bị, gia nhiệt và ép nối theo quy trình hàn tương ứng.

Phụ tùng ép phun và phụ tùng răng xiết có giống nhau không?

Không. Phụ tùng răng xiết sử dụng cơ cấu kết nối cơ khí và có thể tháo lắp theo cấu tạo sản phẩm; nhóm ép phun hàn mặt đầu tạo mối liên kết bằng quá trình hàn. Vì vậy, thiết bị và quy trình thi công của hai nhóm khác nhau.

Tại sao cùng một DN lại có nhiều PN?

PN thể hiện cấp áp suất danh nghĩa của quy cách sản phẩm. Catalogue và bảng giá có thể công bố nhiều PN cho cùng một DN nhằm đáp ứng các điều kiện thiết kế khác nhau. Khi lựa chọn cần dựa vào yêu cầu của toàn hệ thống.

Có thể dùng phụ kiện PN khác với đường ống không?

Không nên lựa chọn chỉ vì hai phía cùng đường kính. Khả năng làm việc của toàn tuyến cần được đánh giá đồng bộ theo thiết kế, vì vậy PN của phụ kiện phải được kiểm tra cùng đường ống và các thiết bị liên quan.

Có thể hàn mặt đầu khi hai chi tiết đang lệch trục không?

Không nên sử dụng quá trình hàn để bù cho sai lệch đáng kể của tuyến. Đường ống và phụ kiện cần được căn chỉnh, gá giữ phù hợp trước khi chuẩn bị bề mặt và gia nhiệt.

PE100 khác PE80 ở điểm nào?

Theo Nhựa Tiền Phong, PE80 và PE100 là hai cấp nguyên liệu có độ bền tối thiểu MRS khác nhau. Với cùng áp suất danh nghĩa, ống PE100 có thể có chiều dày nhỏ hơn PE80 do đặc tính vật liệu cao hơn.

Khi đặt phụ tùng ép phun HDPE cần cung cấp thông tin gì?

Nên cung cấp tên sản phẩm, DN, PN, kích thước các đầu nếu là phụ kiện chuyển bậc, số lượng và địa điểm giao hàng. Với công trình lớn, nên gửi thêm bảng BOQ hoặc bản vẽ để đối chiếu.

Lựa chọn Phụ tùng ép phun HDPE tại KHceramic

Phụ tùng ép phun HDPE PE100 đáp ứng các vị trí kết nối quan trọng trên hệ thống, đặc biệt ở những tuyến cần phụ kiện hàn mặt đầu có DN và PN xác định. Lựa chọn đúng quy cách giúp giảm việc sử dụng các cụm chuyển đổi phức tạp và tạo điều kiện thuận lợi cho quá trình thi công.

Với công trình sử dụng nhiều đường kính và cấp áp suất, khách hàng nên chuẩn bị bảng vật tư đầy đủ để kiểm tra đồng thời tên phụ kiện, DN, PN và số lượng. Đối với sản phẩm chuyển bậc, cần bổ sung kích thước của từng đầu để tránh nhầm quy cách. Khách hàng có thể xem thêm danh mục phụ kiện HDPE tại KHCeramics hoặc liên hệ để được hỗ trợ đối chiếu vật tư theo yêu cầu của hệ thống. Liên hệ KHceramic để được hỗ trợ lựa chọn Phụ tùng ép phun HDPE theo DN, PN, cấu hình kết nối, số lượng và yêu cầu của từng công trình.
