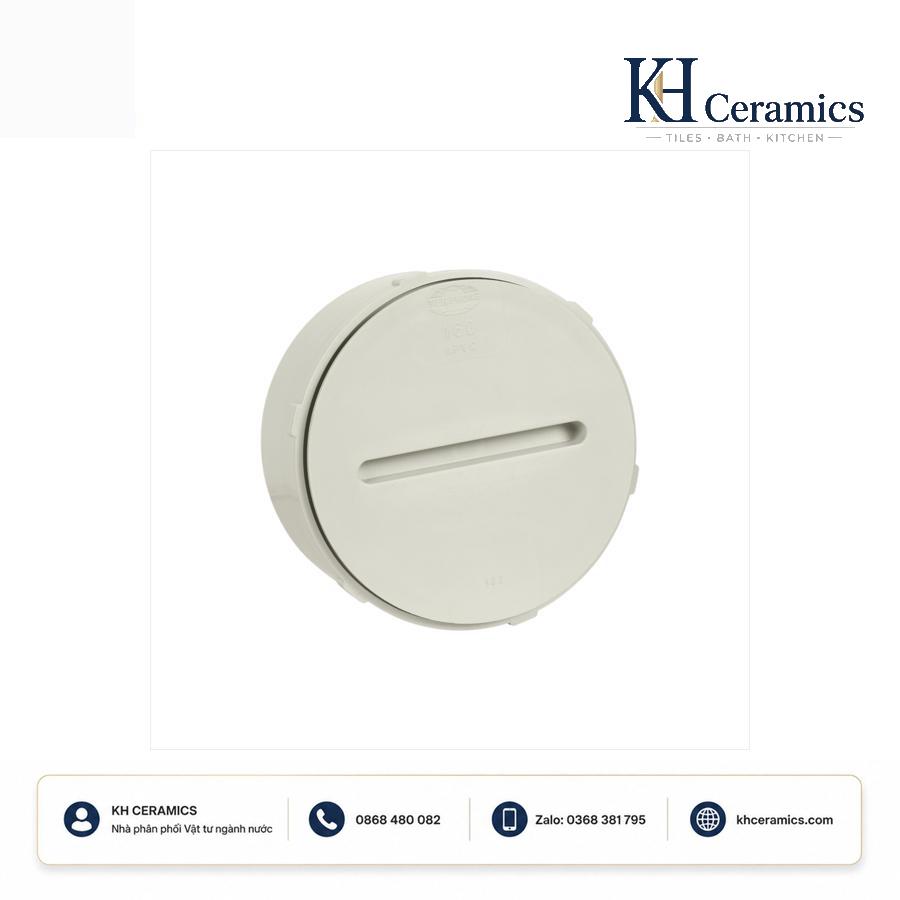

Bịt xả thông tắc uPVC ISO 3633

Bịt xả thông tắc uPVC ISO 3633 là hệ phụ kiện PVC-U/uPVC hệ mét được phát triển để kết nối và hoàn thiện mạng lưới thoát nước trong công trình. Tùy từng vị trí, phụ tùng có thể đảm nhiệm chức năng nối hai đoạn ống, thay đổi hướng dòng chảy, tạo nhánh, chuyển đổi đường kính, bố trí cửa thăm, hỗ trợ thông tắc hoặc tạo khóa nước ngăn mùi.

Bịt xả thông tắc uPVC ISO 3633 đặc biệt phù hợp với các tuyến thoát nước trong nhà, nơi đường ống thường phải đi qua nhiều tầng, hộp kỹ thuật và khu vực có không gian hạn chế. Việc sử dụng các phụ tùng định hình giúp tuyến ống được bố trí gọn hơn, đồng thời giảm nhu cầu gia công các chi tiết nối phức tạp trực tiếp tại công trường.

Bịt xả thông tắc uPVC ISO 3633

Ba chạc cong 88° chuyển bậc uPVC ISO 3633 được sử dụng cho hệ thống thoát nước sinh hoạt, thoát nước mưa và thông hơi tại nhà ở, chung cư cao tầng, tòa nhà thương mại và công trình công nghiệp. Hệ sản phẩm có bề mặt trong trơn nhẵn, hỗ trợ dòng chảy và hạn chế bám cặn trong quá trình sử dụng. Khách hàng có thể tham khảo thêm sản phẩm Nhựa Tiền Phong tại KHCeramics để lựa chọn ống, nối góc, ba chạc, tứ chạc, phụ tùng thăm, xi-phông và các vật tư uPVC đồng bộ cho hệ thống thoát nước.

Thông số kỹ thuật Bịt xả thông tắc uPVC ISO 3633

Do Phụ tùng thoát uPVC ISO 3633 là một nhóm sản phẩm gồm nhiều cấu hình khác nhau, kích thước kỹ thuật không thể sử dụng chung cho toàn bộ danh mục. Mỗi loại nối thẳng, cút, ba chạc, tứ chạc hoặc phụ tùng chuyển bậc có DN, chiều sâu đầu nong, chiều dài lắp đặt và hình học riêng. Vì vậy, thông số cuối cùng cần được đối chiếu theo đúng loại phụ tùng và DN được đặt hàng.



Thông số kỹ thuật	Quy cách / Giá trị tham khảo
Tên sản phẩm	Phụ tùng thoát uPVC ISO 3633
Nhóm sản phẩm	Phụ kiện hệ thống thoát nước uPVC trong nhà
Vật liệu	PVC-U / uPVC – Polyvinyl Chloride không hóa dẻo
Tiêu chuẩn hệ thống	ISO 3633
Hệ kích thước	Hệ mét
Thương hiệu tham khảo	Nhựa Tiền Phong
Loại hệ thống	Hệ thống thoát nước không áp trong phạm vi ứng dụng tương ứng
Ứng dụng chính	Thoát nước sinh hoạt, thoát nước mưa và thông hơi trong công trình
Chức năng phụ tùng	Nối tuyến, chuyển hướng, chia nhánh, chuyển đường kính, kiểm tra, thông tắc và tạo khóa nước
Kiểu kết nối phổ biến	Đầu nong kết nối với ống hoặc phụ tùng có kích thước tương thích
Phương pháp liên kết	Dán keo PVC-U đối với các cấu hình đầu nong dán keo tương ứng
Keo sử dụng	Keo dán phù hợp với PVC-U/uPVC theo hướng dẫn của nhà sản xuất
Nối thẳng	Dùng liên kết hai đoạn ống cùng DN
Nối thẳng chuyển bậc	Dùng kết nối hai đường kính khác nhau
Nối thẳng chuyển bậc lệch tâm	Chuyển đổi đường kính với hai tâm đầu nối lệch nhau theo cấu tạo phụ tùng
Một số cỡ chuyển bậc lệch tâm	60–34, 60–42, 60–48, 90–48, 90–60, 110–48, 110–60mm và các quy cách khác theo catalogue
Nối góc 45°	Thay đổi hướng tuyến khoảng 45°
DN nối góc 45° tham khảo	DN42, DN48, DN60, DN75, DN90, DN110, DN125, DN140, DN160 theo bảng catalogue tương ứng
Chiều sâu đầu nong nối góc 45°	Khoảng 27–58mm tùy DN trong bảng kỹ thuật
Kích thước z nối góc 45°	Khoảng 17–42mm tùy DN
Nối góc 88°	Chuyển hướng tuyến gần vuông góc
DN nối góc 88° tham khảo	DN90, DN110, DN125, DN140, DN160 theo catalogue tương ứng
Chiều sâu đầu nong nối góc 88°	Khoảng 46–58mm tùy DN
Kích thước z nối góc 88°	Khoảng 56–90mm tùy DN
Nối góc cong 88°	Dạng cút cong dài tạo hướng chuyển gần 88°
DN nối góc cong 88° tham khảo	DN42, DN48, DN60, DN75, DN90, DN110, DN140 và DN160
Bán kính cong R tham khảo	Khoảng 35–110mm tùy DN trong bảng catalogue
Ba chạc 45°	Tạo một nhánh nhập vào tuyến chính theo góc khoảng 45°
Ba chạc 45° chuyển bậc	Tạo nhánh 45° với đường kính nhánh khác tuyến chính
Một số quy cách ba chạc 45° chuyển bậc	110–60, 110–75, 110–90, 125–60, 125–75, 125–90, 125–110, 140–60, 140–75, 140–90, 140–110, 160–90, 160–110mm
Ba chạc cong 88°	Tạo nhánh gần vuông góc với phần dẫn dòng cong
Ba chạc cong 88° chuyển bậc	Tạo nhánh cong đồng thời thay đổi đường kính
Tứ chạc 45°	Tạo cấu hình nhiều nhánh theo góc 45°
Tứ chạc 45° chuyển bậc	Tứ chạc 45° có các đầu kết nối khác đường kính
Tứ chạc cong 88°	Phụ tùng nhiều nhánh với phần chuyển hướng cong
Tứ chạc cong 88° chuyển bậc	Cấu hình nhiều nhánh kết hợp chuyển đổi đường kính
Tứ chạc thu 88°	Cấu hình nhiều nhánh theo thiết kế của hệ phụ tùng thoát
Nối thẳng thăm	Tạo điểm tiếp cận đường ống trên đoạn tuyến thẳng để kiểm tra hoặc vệ sinh
Nối góc thăm 88°	Kết hợp chuyển hướng gần 88° với cửa thăm
Bịt xả thông tắc	Tạo vị trí có thể mở để kiểm tra hoặc đưa dụng cụ thông tắc vào đường ống
Đầu bịt	Đóng đầu tuyến hoặc vị trí chờ chưa sử dụng
Xi-phông	Tạo khóa nước hỗ trợ hạn chế mùi từ hệ thống thoát
Xi-phông U	Xi-phông có cấu hình đoạn uốn dạng U để duy trì khóa nước
Bề mặt trong	Trơn nhẵn, hỗ trợ giảm bám cặn và tạo điều kiện cho dòng nước lưu thông
Khả năng kháng hóa chất	Nhà sản xuất công bố hệ uPVC ISO 3633 có khả năng kháng các hóa chất thường gặp trong nước thải sinh hoạt
Khả năng chống ăn mòn	Không bị gỉ theo cơ chế oxy hóa của sắt, thép
Khối lượng	Tương đối nhẹ, thuận tiện vận chuyển và lắp đặt
Nhiệt độ sử dụng	Đối với hệ uPVC Tiền Phong, nhiệt độ sử dụng cho phép được công bố ≤45°C
Phương pháp chế tạo phổ biến	Ép phun đối với nhiều loại phụ tùng định hình
Công trình ứng dụng	Nhà ở, chung cư cao tầng, tòa nhà thương mại, khách sạn, trường học, bệnh viện và công trình công nghiệp phù hợp
Yêu cầu đồng bộ	Đúng DN, đúng hệ ISO 3633 và tương thích về kiểu đầu nối với đường ống
Thông tin cần cung cấp khi đặt hàng	Tên phụ tùng, DN, góc, kích thước tuyến chính/nhánh hoặc chuyển bậc, số lượng và thương hiệu

Lưu ý: Không nên lấy dải DN của ống ISO 3633 để áp dụng cho tất cả Phụ tùng thoát uPVC ISO 3633. Mỗi loại cút, ba chạc, tứ chạc, xi-phông hoặc phụ tùng thăm có phạm vi kích thước riêng. Các thông số l, z, R và chiều sâu đầu nong cũng thay đổi theo đúng loại phụ tùng và DN.

Phụ tùng thoát uPVC ISO 3633 được sử dụng để làm gì?

Một hệ thống thoát nước trong nhà hiếm khi chỉ gồm các đoạn ống thẳng. Đường ống phải chuyển hướng, kết nối thiết bị, nhập các tuyến nhánh và thay đổi đường kính tại nhiều vị trí. Đây chính là vai trò của Phụ tùng thoát uPVC ISO 3633.

Nối thẳng được sử dụng để kéo dài tuyến hoặc liên kết hai đoạn ống cùng DN. Khi đường kính thay đổi, nối chuyển bậc hoặc nối chuyển bậc lệch tâm giúp tạo liên kết giữa hai kích thước.Tại các điểm đổi hướng, hệ thống có thể sử dụng nối góc 45°, nối góc 88° hoặc nối góc cong 88°. Mỗi loại tạo hình học dòng chảy và kích thước chiếm chỗ khác nhau.

Tại vị trí nhập nhánh, ba chạc hoặc tứ chạc được lựa chọn theo số lượng nhánh, góc kết nối và đường kính. Các phiên bản chuyển bậc cho phép kết nối nhánh nhỏ hơn với tuyến chính.Ngoài việc dẫn nước, hệ thống còn cần khả năng bảo trì. Nối thăm, cửa thông tắc và các phụ kiện tương ứng giúp tạo vị trí tiếp cận bên trong tuyến khi cần kiểm tra hoặc vệ sinh.

Vì sao hệ thoát nước thường sử dụng góc 45° và 88°?

Trong hệ thống thoát nước trọng lực, hướng dòng chảy có ảnh hưởng lớn đến khả năng vận chuyển nước và chất thải. Việc thay đổi hướng quá đột ngột có thể làm dòng nước mất động năng và tạo khu vực dễ tích tụ cặn.

Nhựa Tiền Phong cũng lưu ý rằng sử dụng góc chuyển quá gắt tại vị trí nhập nhánh có thể làm chậm dòng, tăng nguy cơ kẹt rác, tiếng ồn và áp lực ngược. Ba chạc 45° được hãng phát triển để giúp dòng nhánh nhập vào tuyến chính theo hướng thuận hơn.

Nối góc 45° tạo bước chuyển nhẹ, trong khi nối góc 88° được sử dụng tại những vị trí cần thay đổi hướng gần vuông góc. Nối góc cong 88° bổ sung lựa chọn có bán kính chuyển hướng dài hơn.Việc lựa chọn loại nào cần căn cứ bản vẽ, không gian và cấu hình thực tế. Không nên sử dụng một loại cút cho tất cả các vị trí chỉ vì thuận tiện thi công.

Ba chạc và Tứ chạc uPVC ISO 3633

Ba chạc là nhóm Phụ tùng thoát uPVC ISO 3633 dùng để đưa một nhánh vào tuyến chính. Hai cấu hình đáng chú ý là ba chạc 45° và ba chạc cong 88°.Với ba chạc 45°, nhánh được bố trí theo góc khoảng 45°. Đây là cấu hình giúp hướng dòng từ nhánh nhập vào tuyến chính theo phương xiên thay vì chuyển gần vuông góc ngay lập tức.Ba chạc chuyển bậc được sử dụng khi nhánh có đường kính khác tuyến chính. Catalogue thể hiện nhiều tổ hợp kích thước, vì vậy khi đặt hàng cần ghi đồng thời cả hai DN.

Tứ chạc được sử dụng cho những vị trí có cấu hình nhiều nhánh hơn. Hệ sản phẩm có tứ chạc 45°, tứ chạc cong 88° và các phiên bản chuyển bậc tương ứng.Do có nhiều đầu kết nối, tứ chạc cần được kiểm tra kỹ về hướng trước khi thi công. Việc xoay sai một nhánh có thể khiến toàn bộ cụm đường ống phía sau khó căn chỉnh.

Vai trò của phụ tùng thăm và thông tắc

Hệ thống thoát nước có thể phát sinh cặn hoặc tắc nghẽn trong quá trình sử dụng. Vì vậy, khả năng tiếp cận bên trong đường ống là một yếu tố cần được tính ngay từ khi thiết kế.Nối thẳng thăm tạo vị trí kiểm tra trên đoạn tuyến thẳng, trong khi nối góc thăm kết hợp cửa tiếp cận ngay tại vị trí chuyển hướng.

Bịt xả thông tắc tạo một đầu mở có thể tháo khi cần đưa dụng cụ vệ sinh vào đường ống. Sau khi xử lý, vị trí được đóng lại theo cấu tạo của sản phẩm.Các điểm thăm nên được bố trí tại nơi người sử dụng hoặc kỹ thuật viên vẫn có thể tiếp cận sau khi công trình hoàn thiện. Việc đặt cửa thăm rồi xây hoặc ốp kín hoàn toàn sẽ làm giảm giá trị của phụ kiện.

Xi-phông trong hệ Phụ tùng thoát uPVC ISO 3633

Xi-phông là nhóm phụ kiện có chức năng khác với cút hoặc nối thẳng. Sản phẩm được tạo hình để duy trì một lượng nước trong thân, hình thành khóa nước giữa không gian sử dụng và đường ống thoát.Khóa nước giúp hạn chế khí và mùi từ hệ thống thoát đi ngược trở lại. Để chức năng này hoạt động, xi-phông phải được lắp đúng hướng và duy trì đủ lượng nước trong quá trình sử dụng.

Hệ Phụ tùng thoát uPVC ISO 3633 có cả xi-phông và xi-phông U. Quy cách cần được lựa chọn theo DN, vị trí lắp và không gian dành cho phụ kiện.Do phần uốn có thể giữ lại tóc hoặc cặn, xi-phông cũng cần được bố trí sao cho có khả năng kiểm tra và vệ sinh khi cần.

Ưu điểm của Phụ tùng thoát uPVC ISO 3633

Một ưu điểm đáng chú ý của Phụ tùng thoát uPVC ISO 3633 là bề mặt trong trơn nhẵn. Theo catalogue Tiền Phong, đặc tính này hỗ trợ hạn chế bám cặn và tối ưu dòng chảy trong hệ thống thoát nước.

Vật liệu uPVC cũng có khả năng kháng các hóa chất thường gặp trong nước thải sinh hoạt theo công bố của nhà sản xuất. Đồng thời, vật liệu không bị gỉ theo cơ chế oxy hóa của các phụ kiện sắt hoặc thép.

Khối lượng tương đối nhẹ giúp quá trình vận chuyển và lắp đặt thuận tiện, đặc biệt trong các hộp kỹ thuật hoặc công trình nhiều tầng.Danh mục phụ tùng đa dạng cho phép xây dựng một hệ thống đồng bộ từ nối tuyến, chuyển hướng, chia nhánh đến kiểm tra và ngăn mùi mà không cần gia công quá nhiều chi tiết tại công trường.

Ứng dụng Phụ tùng thoát uPVC ISO 3633

Phụ tùng thoát uPVC ISO 3633 được sử dụng cùng hệ ống PVC-U cho các tuyến thoát nước trong nhà thuộc phạm vi phù hợp của hệ sản phẩm.Trong nhà ở, phụ tùng được dùng để kết nối các tuyến thoát tại khu vệ sinh, bếp, khu kỹ thuật và các vị trí thiết bị theo thiết kế.

Tại chung cư cao tầng, hệ thống thường cần nhiều phụ kiện chia nhánh để kết nối đường ống từ từng căn hộ hoặc từng tầng vào các trục thoát chính.Khách sạn, bệnh viện, trường học và tòa nhà thương mại có số lượng thiết bị lớn nên việc thống kê đúng chủng loại, DN và số lượng phụ tùng càng quan trọng.Các công trình công nghiệp cũng có thể sử dụng hệ uPVC ISO 3633 tại những hạng mục phù hợp với phạm vi vật liệu và điều kiện của dòng nước thải.

Lưu ý khi lựa chọn Phụ tùng thoát uPVC ISO 3633

Khi đặt hàng, không nên chỉ ghi “Phụ tùng thoát uPVC ISO 3633” mà cần xác định rõ từng sản phẩm. Ví dụ: nối góc 45°, ba chạc 45° chuyển bậc hoặc nối góc thăm 88°.DN phải được kiểm tra theo đường ống tại vị trí kết nối. Với phụ tùng chuyển bậc, cần ghi đầy đủ cả kích thước lớn và nhỏ; với ba chạc hoặc tứ chạc cần ghi thêm kích thước nhánh.

Nếu công trình có nhiều tầng, nên lập bảng vật tư theo từng tầng hoặc từng trục rồi tổng hợp. Cách này giúp giảm nguy cơ thiếu phụ kiện trong quá trình thi công.Điều kiện nhiệt độ cũng cần được lưu ý. Đối với hệ uPVC Tiền Phong, nhà sản xuất công bố nhiệt độ sử dụng cho phép không quá 45°C. Những tuyến có môi chất nóng hơn cần được đánh giá và lựa chọn vật liệu khác phù hợp.Khi nhận hàng, nên kiểm tra DN, đầu nong, hình dạng và tình trạng bề mặt. Phụ tùng bị nứt hoặc biến dạng do vận chuyển cần được tách riêng trước khi đưa vào lắp đặt.

Khách hàng có thể tham khảo thêm các sản phẩm Nhựa Tiền Phong tại KHCeramics để lựa chọn ống và phụ tùng uPVC ISO 3633 đồng bộ theo từng vị trí của hệ thống.Lựa chọn đúng loại phụ kiện, đúng DN, đúng góc và đúng kích thước nhánh giúp Phụ tùng thoát uPVC ISO 3633 kết nối chính xác với đường ống, hỗ trợ dòng chảy và hạn chế phát sinh do sử dụng sai vật tư trong quá trình thi công.

Cách thiết kế và lựa chọn Phụ tùng thoát uPVC ISO 3633 theo tuyến thoát

Lựa chọn Phụ tùng thoát uPVC ISO 3633 hiệu quả không bắt đầu từ việc đếm số lượng cút hay ba chạc, mà nên bắt đầu từ sơ đồ của toàn bộ tuyến thoát. Người bóc vật tư cần xác định điểm đầu, điểm cuối, đường kính từng đoạn, vị trí nhập nhánh, cao độ, hướng chuyển và những điểm cần kiểm tra trước khi lập danh sách phụ kiện.

Cách làm này đặc biệt quan trọng đối với nhà nhiều tầng, chung cư, khách sạn hoặc công trình có nhiều khu vệ sinh. Chỉ một thay đổi về hướng tuyến cũng có thể làm thay đổi số lượng nối góc, ba chạc, phụ tùng chuyển bậc và cửa thăm cần sử dụng.

Hệ ISO 3633 của Tiền Phong có nhiều cấu hình phụ tùng định hình nên có thể xây dựng tuyến tương đối đồng bộ. Tuy nhiên, từng phụ kiện có phạm vi DN và kích thước lắp riêng; không nên mặc định tất cả sản phẩm đều có đủ mọi đường kính.Khách hàng có thể tham khảo thêm ống và phụ tùng Nhựa Tiền Phong tại KHCeramics để lựa chọn hệ uPVC ISO 3633 theo từng vị trí trên bản vẽ công trình.

Bóc tách Phụ tùng thoát uPVC ISO 3633 từ bản vẽ như thế nào?

Bước đầu tiên là chia hệ thống thành từng tuyến riêng. Có thể phân theo ống đứng, tuyến ngang, từng tầng hoặc từng khu vệ sinh để tránh bỏ sót phụ kiện khi thống kê.Trên mỗi tuyến, cần đánh dấu những vị trí nối hai đoạn ống, đổi hướng, nhập nhánh, thay đổi DN và vị trí cần thăm. Từ đó mới xác định được số lượng Phụ tùng thoát uPVC ISO 3633 tương ứng.

Ví dụ, một đoạn tuyến thẳng không nhất thiết chỉ cần ống. Nếu chiều dài thực tế hoặc phương án thi công yêu cầu ghép nhiều đoạn, có thể phát sinh nối thẳng. Nếu cuối tuyến đổi hướng, cần xác định đó là góc 45°, 88° hay cấu hình cong.

Tại vị trí nhập nhánh, cần ghi cả DN tuyến chính và DN nhánh. Nếu hai kích thước khác nhau thì phải sử dụng phụ tùng chuyển bậc tương ứng, không thể chỉ ghi chung “ba chạc”.Sau khi bóc từng tuyến, nên tổng hợp thành danh sách theo tên phụ tùng – quy cách – số lượng. Cách này giúp việc kiểm tra báo giá và giao hàng đơn giản hơn đáng kể.

Chọn góc chuyển hướng để tuyến thoát hợp lý hơn

Một tuyến thoát có quá nhiều vị trí đổi hướng thường khó thi công và khó bảo trì hơn. Vì vậy, trước khi chọn Phụ tùng thoát uPVC ISO 3633, nên xem liệu tuyến có thể bố trí thẳng và gọn hơn hay không.

Nối góc 45° phù hợp với những vị trí cần đổi hướng theo góc nhỏ. Catalogue Tiền Phong thể hiện loại này ở nhiều DN như 42, 48, 60, 75, 90, 110, 125, 140 và 160mm.Khi cần đổi hướng gần vuông góc, hệ sản phẩm có nối góc 88°. Ngoài ra còn có nối góc cong 88°, trong đó phần chuyển hướng được kéo dài theo bán kính cong của phụ tùng.

Hai loại 88° không nên được coi là một sản phẩm giống nhau. Cút cong có kích thước chiếm chỗ khác, vì vậy cần kiểm tra khoảng trống trong hộp kỹ thuật trước khi lựa chọn.Nếu mặt bằng cho phép, việc sử dụng hướng chuyển mềm và hạn chế các góc đổi hướng liên tiếp thường giúp tuyến thoát có cấu hình rõ ràng hơn, đồng thời thuận tiện khi vệ sinh.

Chọn Ba chạc 45° hay Ba chạc cong 88°?

Ba chạc được sử dụng khi một đường ống nhánh cần kết nối vào tuyến chính. Trong hệ Phụ tùng thoát uPVC ISO 3633, ba chạc 45° và ba chạc cong 88° tạo hai hình học nhập nhánh khác nhau.Ba chạc 45° đưa nhánh vào tuyến theo hướng xiên. Đây là cấu hình phù hợp với nhiều vị trí mà người thiết kế muốn dòng nhánh nhập vào tuyến chính theo hướng thuận hơn.

Ba chạc cong 88° tạo nhánh gần vuông góc nhưng phần chuyển vào tuyến được tạo cong. Loại này cần được lựa chọn khi bản vẽ yêu cầu đúng hình học tương ứng.Nếu đường kính nhánh nhỏ hơn đường kính tuyến chính, cần sử dụng phiên bản chuyển bậc. Catalogue Tiền Phong có nhiều tổ hợp kích thước khác nhau nên bảng vật tư phải ghi đủ hai DN.

Không nên thay một ba chạc bằng tổ hợp tê và nhiều cút chỉ vì tại công trường thiếu đúng phụ kiện. Việc thay đổi cấu hình có thể làm tăng số mối nối và thay đổi kích thước chiếm chỗ của tuyến.

Khi nào cần sử dụng Tứ chạc uPVC ISO 3633?

Tứ chạc phù hợp với những vị trí có nhiều nhánh cần kết nối vào cùng một khu vực của tuyến. Catalogue Tiền Phong liệt kê tứ chạc 45°, tứ chạc 45° chuyển bậc, tứ chạc cong 88° và các phiên bản chuyển bậc tương ứng.So với ba chạc, tứ chạc có nhiều đầu kết nối hơn nên việc xác định hướng lắp cần được thực hiện trước khi dán. Chỉ cần xoay sai một đầu cũng có thể làm các tuyến nhánh phía sau lệch khỏi vị trí thiết kế.

Với tứ chạc chuyển bậc, bảng vật tư phải thể hiện rõ DN của tuyến chính và nhánh. Catalogue kỹ thuật thậm chí quy định riêng các kích thước l₁, l₂, L1, L2 theo từng tổ hợp DN.Không nên lựa chọn tứ chạc chỉ với mục đích giảm số lượng phụ kiện. Yếu tố quan trọng hơn là cấu hình nhánh có phù hợp với hướng dòng và không gian lắp đặt thực tế hay không.

Chuyển đường kính bằng nối giảm lệch tâm

Khi tuyến cần thay đổi đường kính, một trong những lựa chọn của hệ Phụ tùng thoát uPVC ISO 3633 là nối thẳng chuyển bậc lệch tâm. Khác với phụ kiện giảm đồng tâm, tâm của hai đầu nối được bố trí lệch nhau.

Catalogue Tiền Phong có các quy cách như 60–34, 60–42, 60–48, 90–48, 90–60, 110–48 và 110–60mm. Đây là những sản phẩm riêng biệt chứ không phải một phụ tùng có thể điều chỉnh đường kính.Vì vậy, khi đặt hàng cần ghi đầy đủ cả hai kích thước. Chỉ ghi “nối giảm DN110” không đủ để biết cần chuyển xuống DN60 hay một đường kính khác.

Hướng của phần lệch tâm cũng cần tuân theo thiết kế. Không nên xoay phụ kiện tùy ý chỉ để thuận tiện cho việc ghép ống tại hiện trường.Quan trọng hơn, phụ tùng giảm không phải lý do để tự ý thu nhỏ đường kính của tuyến. Việc thay đổi DN phải phù hợp với thiết kế và khả năng thoát của hệ thống.

Bố trí cửa thăm trước khi đóng hộp kỹ thuật

Một hệ thống thoát nước tốt không chỉ cần hoạt động ổn định khi mới hoàn thiện mà còn phải có khả năng kiểm tra khi phát sinh tắc nghẽn. Vì vậy, vị trí thăm nên được tính ngay khi bố trí Phụ tùng thoát uPVC ISO 3633.

Nối thẳng thăm phù hợp với đoạn tuyến cần tạo cửa tiếp cận. Tại vị trí đổi hướng, có thể sử dụng nối góc thăm 88° khi cấu hình phù hợp. Catalogue Tiền Phong thể hiện nối góc thăm 88° ở DN90 và DN110.Bịt xả thông tắc cũng là một lựa chọn để tạo điểm đưa dụng cụ vệ sinh vào tuyến. Vị trí của phụ kiện cần được bố trí sao cho kỹ thuật viên có đủ không gian thao tác.

Một lỗi thường gặp là lắp đầy đủ cửa thăm nhưng sau đó lại xây hoặc ốp kín bên ngoài. Khi đó, phụ tùng vẫn tồn tại nhưng gần như không còn giá trị trong công tác bảo trì.Trước khi đóng hộp kỹ thuật, nên đánh dấu hoặc ghi nhận vị trí các cửa thăm để đơn vị hoàn thiện chừa đúng ô tiếp cận.

Kiểm soát kích thước trước khi dán phụ tùng

Trước khi dán Phụ tùng thoát uPVC ISO 3633, nên thực hiện lắp thử khô. Bước này giúp kiểm tra đồng thời DN, chiều sâu đầu nong, hướng phụ tùng và chiều dài đoạn ống cần cắt.Đối với cút, ba chạc hoặc tứ chạc, nên đánh dấu hướng trên thân ống và phụ kiện. Sau khi keo được bôi, thời gian căn chỉnh có giới hạn nên việc xác định trước vị trí giúp giảm nguy cơ xoay sai.

Ống sau khi cắt cần có mép tương đối vuông và được loại bỏ ba via. Đầu ống và lòng phụ tùng cần sạch trước khi thực hiện mối nối.Không nên cố đưa một ống sai kích thước vào phụ tùng bằng cách gia nhiệt, mài quá mức hoặc sử dụng lượng keo lớn. Nếu mối nối không phù hợp, cần kiểm tra lại DN và hệ sản phẩm.

Dán keo Phụ tùng thoát uPVC ISO 3633 cần lưu ý gì?

Đối với các mối nối dán keo, cần sử dụng loại keo phù hợp với PVC-U/uPVC và tuân thủ hướng dẫn của nhà sản xuất vật liệu.Bề mặt tiếp xúc phải sạch. Dầu, bụi hoặc tạp chất có thể ảnh hưởng đến quá trình liên kết giữa ống và Phụ tùng thoát uPVC ISO 3633.

Keo cần được sử dụng với lượng phù hợp. Không nên coi lớp keo càng dày càng tốt, đồng thời không dùng keo để bù cho khe hở do hai chi tiết sai kích thước.Sau khi đưa ống vào đầu nong, cần giữ phụ tùng đúng vị trí trong giai đoạn đầu của quá trình liên kết. Các tác động xoắn hoặc kéo khi mối nối chưa ổn định nên được hạn chế.Thời gian chờ trước khi thử nước cần tuân theo hướng dẫn của keo và điều kiện thi công thực tế, không nên sử dụng một khoảng thời gian cố định cho mọi sản phẩm.

Kiểm tra toàn tuyến trước khi nghiệm thu

Sau khi hoàn thành lắp đặt, cần kiểm tra Phụ tùng thoát uPVC ISO 3633 theo từng tuyến thay vì chỉ quan sát ngẫu nhiên một vài mối nối.Đầu tiên cần kiểm tra đúng DN và đúng loại phụ kiện. Các vị trí chuyển bậc phải đúng kích thước; ba chạc và tứ chạc phải đúng hướng nhánh. Tiếp theo cần kiểm tra độ dốc của các đoạn ống ngang và xem tuyến có bị võng giữa các điểm đỡ hay không. Phụ tùng đúng nhưng tuyến sai độ dốc vẫn có thể ảnh hưởng đến khả năng thoát.

Các cửa thăm cần được thử mở để bảo đảm có đủ không gian thao tác. Xi-phông cần được kiểm tra khả năng duy trì khóa nước nếu được sử dụng trong tuyến.Cuối cùng, hệ thống nên được thử theo yêu cầu nghiệm thu của công trình trước khi đóng trần hoặc che hộp kỹ thuật. Việc phát hiện rò rỉ khi đường ống còn lộ giúp xử lý đơn giản hơn nhiều.

Những lỗi dễ làm sai cả hệ Phụ tùng thoát uPVC ISO 3633

Lỗi đầu tiên là lập danh sách vật tư chỉ theo tên chung như “cút”, “tê” hoặc “nối giảm”. Với Phụ tùng thoát uPVC ISO 3633, cần ghi rõ góc, DN và kích thước nhánh hoặc chuyển bậc.Lỗi thứ hai là mặc định mọi phụ tùng có đủ dải DN giống ống. Catalogue Tiền Phong cho thấy mỗi loại có phạm vi kích thước riêng, vì vậy cần kiểm tra từng sản phẩm trước khi chốt bảng vật tư.

Một sai sót khác là thay đổi loại phụ tùng tại công trường mà không kiểm tra lại hướng dòng. Ví dụ, ba chạc 45° và ba chạc cong 88° không nên được coi là hai sản phẩm tương đương hoàn toàn.Không bố trí cửa thăm hoặc bố trí nhưng che kín sau hoàn thiện sẽ làm việc xử lý tắc nghẽn về sau khó khăn hơn.

Không nên để phụ tùng chịu toàn bộ trọng lượng của đoạn ống dài. Hệ thống cần có giá đỡ phù hợp để hạn chế lực kéo, uốn hoặc xoắn truyền trực tiếp vào mối nối.Cũng cần chú ý giới hạn nhiệt độ. Các trang sản phẩm chính thức của Tiền Phong công bố nhiệt độ sử dụng cho phép của hệ uPVC không quá 45°C. Cuối cùng, không nên đóng kín hệ thống trước khi thử. Một mối nối rò rỉ hoặc một nhánh lắp sai hướng sẽ khó sửa chữa hơn nhiều sau khi trần, tường hoặc hộp kỹ thuật đã hoàn thiện.

Khách hàng có thể tham khảo thêm các sản phẩm Nhựa Tiền Phong tại KHCeramics để lựa chọn ống, cút, ba chạc, tứ chạc, phụ tùng thăm và các vật tư uPVC ISO 3633 đồng bộ.Bóc tách vật tư theo từng tuyến, lựa chọn đúng hình học phụ tùng và kiểm tra toàn hệ thống trước khi hoàn thiện giúp Phụ tùng thoát uPVC ISO 3633 được sử dụng đúng vị trí, giảm nhầm quy cách và tạo điều kiện thuận lợi hơn cho vận hành cũng như bảo trì sau này.

Kinh nghiệm chọn mua Phụ tùng thoát uPVC ISO 3633 cho công trình

Khi chọn mua Phụ tùng thoát uPVC ISO 3633, khách hàng nên bắt đầu từ bản vẽ hoặc sơ đồ tuyến thoát thay vì lựa chọn từng phụ kiện riêng lẻ. Một hệ thống hoàn chỉnh có thể cần nối thẳng, nối chuyển bậc, cút 45°, cút 88°, ba chạc, tứ chạc, phụ tùng thăm, bịt xả thông tắc và xi-phông với nhiều đường kính khác nhau.

Điểm quan trọng nhất là xác định đúng chủng loại và kích thước tại từng vị trí. Đối với phụ tùng cùng cỡ, cần ghi rõ DN; đối với phụ tùng chuyển bậc hoặc chia nhánh, cần thể hiện đầy đủ kích thước tuyến chính và nhánh. Cách lập vật tư này giúp hạn chế nhầm quy cách khi báo giá, giao hàng và thi công.

Với công trình nhiều tầng hoặc có nhiều khu vệ sinh, nên bóc tách vật tư theo từng tầng hoặc từng trục thoát trước khi cộng tổng. Việc này giúp dễ kiểm tra hơn so với lập một danh sách lớn ngay từ đầu và cũng thuận tiện khi phân phối vật tư tới từng khu vực thi công. Khách hàng có thể tham khảo thêm ống và phụ tùng Nhựa Tiền Phong tại KHCeramics để lựa chọn hệ uPVC ISO 3633 đồng bộ theo đường kính, chủng loại và yêu cầu của công trình.

Cách lập danh sách Phụ tùng thoát uPVC ISO 3633 khi đặt hàng

Danh sách vật tư nên được lập theo cấu trúc rõ ràng gồm tên phụ tùng – kích thước – số lượng. Nếu có yêu cầu về thương hiệu hoặc tiêu chuẩn, thông tin này cũng nên được ghi ngay trong bảng đặt hàng.

Ví dụ, thay vì chỉ ghi “nối góc”, nên ghi rõ nối góc 45°, nối góc 88° hay nối góc cong 88°. Tương tự, “ba chạc” cần được phân biệt giữa ba chạc 45°, ba chạc cong 88° và các phiên bản chuyển bậc.

Đối với nối chuyển bậc, cần ghi cả hai kích thước. Với ba chạc hoặc tứ chạc chuyển bậc, cần thể hiện rõ kích thước tuyến chính và nhánh để đơn vị cung cấp có thể xác định đúng quy cách.

Các phụ tùng phục vụ bảo trì như nối thăm và bịt xả thông tắc cũng nên được thống kê riêng. Đây là nhóm vật tư dễ bị bỏ sót nếu chỉ tập trung vào những phụ kiện trực tiếp nối và chia đường ống.

Sau khi hoàn thành danh sách, nên đối chiếu lại với bản vẽ theo từng tuyến. Cách kiểm tra ngược từ điểm đầu đến điểm cuối giúp phát hiện những vị trí thiếu cút, thiếu phụ tùng giảm hoặc chưa bố trí điểm thăm.

Giá Phụ tùng thoát uPVC ISO 3633 phụ thuộc những yếu tố nào?

Giá Phụ tùng thoát uPVC ISO 3633 thay đổi theo chủng loại, đường kính và cấu tạo. Một nối thẳng có hình học đơn giản sẽ khác với ba chạc, tứ chạc, nối góc thăm hoặc xi-phông có cấu tạo phức tạp hơn.

DN là yếu tố ảnh hưởng trực tiếp đến giá. Cùng một loại phụ tùng nhưng kích thước lớn hơn thường sử dụng nhiều vật liệu hơn và có kích thước tổng thể lớn hơn, vì vậy cần báo giá riêng theo từng quy cách.

Đối với phụ tùng chuyển bậc, giá còn phụ thuộc tổ hợp kích thước. Chẳng hạn, hai sản phẩm có cùng đường kính tuyến chính nhưng khác đường kính nhánh là hai quy cách riêng và không nên gộp chung khi yêu cầu báo giá.

Số lượng đặt hàng cũng ảnh hưởng đến phương án cung cấp. Công trình mua đồng bộ cả ống và phụ tùng thường có cơ cấu đơn hàng khác với nhu cầu mua bổ sung một vài phụ kiện sau khi thi công.

Ngoài đơn giá sản phẩm, cần tính đến vận chuyển và điều kiện giao nhận. Với đơn hàng có nhiều phụ tùng DN lớn hoặc đi kèm số lượng lớn ống uPVC, phương án vận chuyển có thể ảnh hưởng đến tổng chi phí thực tế.

Vì vậy, để nhận báo giá Phụ tùng thoát uPVC ISO 3633 chính xác, khách hàng nên gửi bảng vật tư hoàn chỉnh thay vì hỏi một mức giá chung cho cả nhóm sản phẩm.

Câu hỏi thường gặp về Phụ tùng thoát uPVC ISO 3633

Phụ tùng thoát uPVC ISO 3633 là gì?

Phụ tùng thoát uPVC ISO 3633 là nhóm phụ kiện PVC-U/uPVC hệ mét được sử dụng để nối, chuyển hướng, chia nhánh, chuyển đường kính và hoàn thiện hệ thống thoát nước thuộc hệ ISO 3633.

Phụ tùng uPVC ISO 3633 được làm từ vật liệu gì?

Sản phẩm được làm từ PVC-U/uPVC, tức Polyvinyl Chloride không hóa dẻo. Vật liệu có trọng lượng tương đối nhẹ và không bị gỉ theo cơ chế của sắt hoặc thép.

Hệ Phụ tùng thoát uPVC ISO 3633 có những loại nào?

Danh mục có thể gồm nối thẳng, nối chuyển bậc, nối góc 45°, nối góc 88°, nối góc cong 88°, ba chạc, tứ chạc, phụ tùng thăm, đầu bịt, bịt xả thông tắc, xi-phông và các phiên bản chuyển bậc.

Nối góc 45° và nối góc 88° khác nhau thế nào?

Nối góc 45° tạo hướng chuyển khoảng 45°, trong khi nối góc 88° tạo hướng gần vuông góc. Hai loại có hình học và kích thước lắp đặt khác nhau nên cần lựa chọn theo bản vẽ.

Nối góc cong 88° có gì khác nối góc 88°?

Nối góc cong 88° sử dụng phần chuyển hướng cong với bán kính xác định theo từng quy cách. Vì vậy, kích thước chiếm chỗ và hình học dòng chảy khác với nối góc 88° thông thường.

Ba chạc 45° uPVC ISO 3633 dùng để làm gì?

Ba chạc 45° được sử dụng để đưa một tuyến nhánh vào tuyến chính theo góc khoảng 45°, tạo hướng nhập nhánh phù hợp với nhiều cấu hình thoát nước.

Ba chạc chuyển bậc là gì?

Đây là ba chạc có đường kính nhánh khác với tuyến chính. Khi đặt hàng cần ghi đầy đủ kích thước của tuyến chính và nhánh.

Ba chạc cong 88° dùng trong trường hợp nào?

Ba chạc cong 88° được sử dụng tại vị trí cần tạo nhánh gần vuông góc nhưng có phần chuyển dòng cong theo hình học của phụ tùng.

Tứ chạc uPVC ISO 3633 có những dạng nào?

Tùy danh mục sản phẩm có thể có tứ chạc 45°, tứ chạc 45° chuyển bậc, tứ chạc cong 88°, tứ chạc cong 88° chuyển bậc và các cấu hình tứ chạc thu.

Nối chuyển bậc lệch tâm dùng để làm gì?

Nối chuyển bậc lệch tâm kết nối hai đường kính khác nhau nhưng tâm của hai đầu không trùng nhau. Hướng lắp cần phù hợp với thiết kế của tuyến thoát.

Nối thẳng thăm có chức năng gì?

Nối thẳng thăm vừa kết nối tuyến vừa tạo một vị trí có thể mở để tiếp cận bên trong đường ống khi cần kiểm tra hoặc vệ sinh.

Nối góc thăm 88° dùng ở đâu?

Sản phẩm được sử dụng tại vị trí cần vừa chuyển hướng gần 88° vừa tạo cửa tiếp cận để hỗ trợ kiểm tra hoặc thông tắc đường ống.

Bịt xả thông tắc uPVC ISO 3633 có tác dụng gì?

Bịt xả thông tắc tạo điểm có thể mở để đưa dụng cụ vệ sinh hoặc kiểm tra vào tuyến ống, sau đó đóng lại theo cấu tạo của phụ kiện.

Xi-phông trong hệ ISO 3633 dùng để làm gì?

Xi-phông được thiết kế để duy trì khóa nước, hỗ trợ hạn chế khí và mùi từ đường ống thoát quay trở lại không gian sử dụng.

Đầu bịt uPVC ISO 3633 dùng khi nào?

Đầu bịt được sử dụng để đóng đầu tuyến hoặc vị trí chờ chưa đưa vào sử dụng. Kích thước đầu bịt phải tương thích với vị trí kết nối.

Phụ tùng uPVC ISO 3633 có dùng keo dán không?

Nhiều cấu hình sử dụng mối nối nong dán keo. Cần sử dụng keo phù hợp với PVC-U/uPVC và thi công theo hướng dẫn của nhà sản xuất.

Có thể dùng keo để bù cho phụ tùng bị lỏng không?

Không nên. Mối nối quá lỏng cần được kiểm tra lại DN, hệ kích thước và tình trạng của ống, phụ tùng. Keo không phải giải pháp để khắc phục hai chi tiết không tương thích.

Phụ tùng ISO 3633 có dùng chung với phụ tùng hệ khác không?

Không nên mặc định có thể dùng chung. Cần kiểm tra đường kính thực tế, hệ tiêu chuẩn và cấu tạo đầu nối trước khi kết hợp các sản phẩm khác hệ.

Phụ tùng thoát uPVC ISO 3633 có dùng cho đường ống có áp không?

Hệ ISO 3633 được sử dụng cho hệ thống thoát nước không áp trong phạm vi áp dụng của tiêu chuẩn. Với hệ thống chịu áp cần lựa chọn dòng ống và phụ tùng được thiết kế cho điều kiện tương ứng.

Phụ tùng uPVC Tiền Phong sử dụng ở nhiệt độ bao nhiêu?

Đối với hệ uPVC Tiền Phong, nhiệt độ sử dụng cho phép được nhà sản xuất công bố không quá 45°C. Nếu môi chất có nhiệt độ cao hơn, cần lựa chọn vật liệu phù hợp với điều kiện thiết kế.

Có cần sử dụng ống và phụ tùng cùng hệ ISO 3633 không?

Nên lựa chọn các sản phẩm tương thích về DN, hệ kích thước và kiểu kết nối. Việc đồng bộ cùng hệ giúp quá trình kiểm tra vật tư và lắp đặt thuận tiện hơn.

Khi đặt Phụ tùng thoát uPVC ISO 3633 cần cung cấp thông tin gì?

Nên cung cấp tên phụ tùng, DN, góc, kích thước chuyển bậc hoặc kích thước nhánh, số lượng và thương hiệu nếu công trình có yêu cầu.

Làm sao hạn chế mua nhầm Phụ tùng thoát uPVC ISO 3633?

Nên bóc vật tư từ bản vẽ, ghi đầy đủ tên và kích thước, sau đó đối chiếu lại từng tuyến trước khi đặt hàng. Với phụ tùng chuyển bậc, cần đặc biệt kiểm tra tất cả các đầu kết nối.

Giá Phụ tùng thoát uPVC ISO 3633 bao nhiêu?

Giá phụ thuộc chủng loại, DN, cấu hình chuyển bậc, số lượng và thời điểm đặt hàng. Với dự án lớn, nên gửi bảng vật tư để báo giá theo đúng từng quy cách.

Mua Phụ tùng thoát uPVC ISO 3633 ở đâu?

Khách hàng có thể liên hệ KHceramic để được tư vấn Phụ tùng thoát uPVC ISO 3633, đối chiếu chủng loại, DN, cấu hình nhánh và số lượng theo hệ thống thực tế.

KHceramic cung cấp Phụ tùng thoát uPVC ISO 3633 theo từng quy cách

Phụ tùng thoát uPVC ISO 3633 có nhiều cấu hình phục vụ từ những vị trí nối đơn giản đến các cụm chia nhánh và chuyển đường kính phức tạp. Vì vậy, việc lựa chọn cần bám sát bản vẽ thay vì sử dụng một danh sách phụ kiện chung cho mọi công trình.

Với công trình có nhiều tầng hoặc nhiều trục thoát, khách hàng nên gửi bảng khối lượng theo từng DN. Các phụ tùng chuyển bậc, ba chạc và tứ chạc cần ghi đầy đủ kích thước các đầu để thuận tiện kiểm tra đúng quy cách.

Nếu cần đồng bộ vật tư theo thương hiệu, khách hàng có thể tham khảo thêm ống và phụ tùng Nhựa Tiền Phong tại KHCeramics để lựa chọn các sản phẩm uPVC ISO 3633 phù hợp với từng vị trí trên hệ thống. Giá sản phẩm thay đổi theo chủng loại, DN, cấu hình và số lượng. Với đơn hàng công trình, việc gửi đầy đủ bảng vật tư giúp kiểm tra tồn kho, báo giá và chuẩn bị hàng chính xác hơn.
