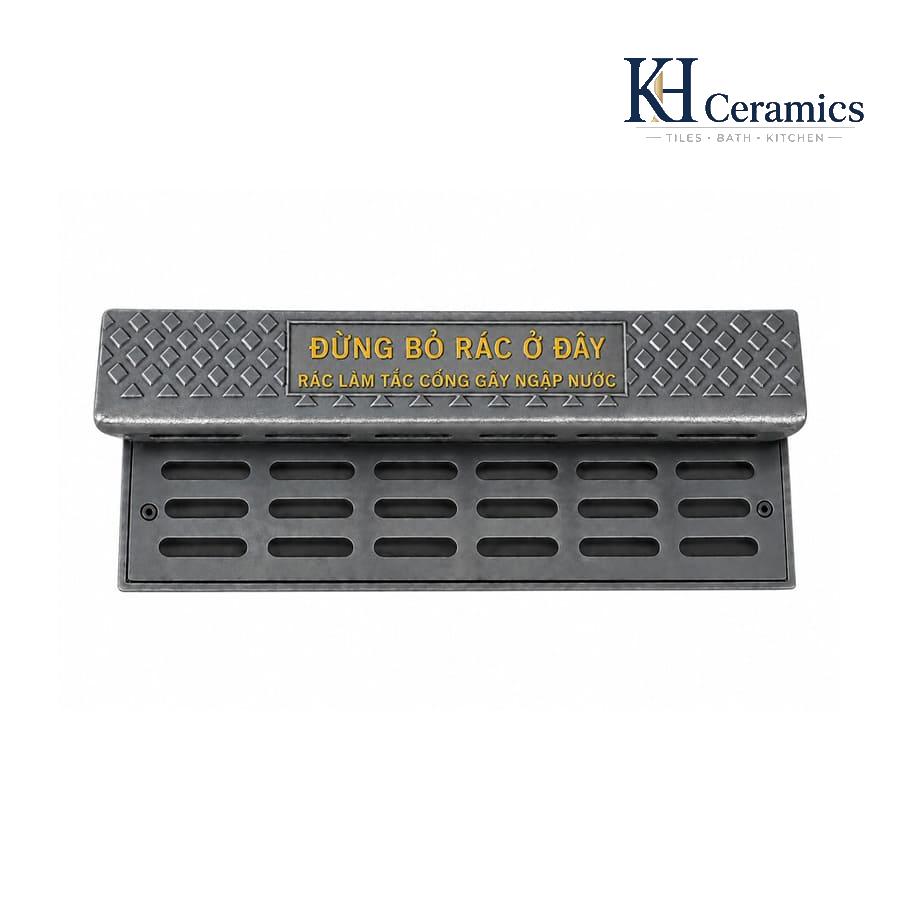

Bó vỉa gang cầu

Bó vỉa gang cầu là cấu kiện hạ tầng được đúc từ gang cầu, thường bố trí tại mép đường, vỉa hè và vị trí thu nước mặt. Sản phẩm có thể kết hợp bó vỉa, khung và lưới chắn rác để vừa phân định cao độ, vừa hỗ trợ thu nước. Quy cách phổ biến có chiều dài khoảng 1.200 mm, nhiều chiều rộng khác nhau và cấp tải có thể đạt C250 hoặc D400 tùy thiết kế.

Bó vỉa gang cầu hiện được sản xuất theo nhiều kiểu như bó vỉa đứng và bó vỉa xiên. Mỗi loại có hình dạng, kích thước khung và phạm vi sử dụng khác nhau. Vì vậy, khách hàng cần đối chiếu kích thước hố thu, cao độ vỉa hè và tải trọng trước khi đặt hàng.

Bó vỉa gang cầu

Bó vỉa gang cầu là hệ cấu kiện gang được sử dụng tại khu vực chuyển tiếp giữa lòng đường và vỉa hè. Một số thiết kế tích hợp thêm lưới chắn rác và cửa thu nước, giúp nước mưa từ mặt đường được dẫn vào hệ thống thoát nước.

So với cấu kiện bó vỉa chỉ có chức năng tạo ranh giới, dòng Bó vỉa gang cầu kết hợp thu nước có tính kỹ thuật cao hơn. Sản phẩm phải đáp ứng đồng thời yêu cầu về hình học, độ ổn định, khe thu nước và khả năng chịu tải.

Thông số kỹ thuật Bó vỉa gang cầu

Bó vỉa gang cầu được sản xuất với nhiều kích thước và cấu hình khác nhau. Các thông số dưới đây tổng hợp những quy cách phổ biến đang được sử dụng trên thị trường. Kích thước cuối cùng cần được xác nhận theo bản vẽ và yêu cầu kỹ thuật của từng dự án.

Thông số kỹ thuật	Quy cách / Giá trị tham khảo
Tên sản phẩm	Bó vỉa gang cầu
Nhóm sản phẩm	Cấu kiện gang hạ tầng, bó vỉa kết hợp thu nước
Vật liệu phổ biến	Gang cầu
Mác gang tham khảo	FCD 500-7, GGG500-7 hoặc loại tương đương theo yêu cầu kỹ thuật
Kiểu sản phẩm	Bó vỉa đứng, bó vỉa xiên hoặc sản xuất theo bản vẽ
Kích thước 1.200 × 450 × 200 mm	Quy cách tham khảo cho một số dòng bó vỉa đứng
Kích thước 1.200 × 500 × 200 mm	Quy cách tham khảo trên thị trường
Kích thước 1.200 × 550 × 200 mm	Quy cách tham khảo trên thị trường
Kích thước 1.200 × 610 × 200 mm	Quy cách phổ biến của một số dòng bó vỉa xiên hoặc bộ thu nước
Chiều dài phổ biến	Khoảng 1.200 mm ở nhiều mẫu; một số sản phẩm được gia công theo kích thước riêng
Chiều rộng tham khảo	Khoảng 450–610 mm đối với một số bộ bó vỉa gang cầu phổ biến
Chiều cao tham khảo	Khoảng 200 mm ở nhiều mẫu 1.200 mm
Kích thước bó vỉa xiên tham khảo	Khoảng 1.200 × 200 × 350 mm theo một số thiết kế
Kích thước bó vỉa đứng tham khảo	Khoảng 1.200 × 200 × 200 mm theo một số thiết kế
Kích thước lưới chắn rác tham khảo	Khoảng 1.170 × 235 mm ở một số bộ sản phẩm
Chiều dày lưới / nắp tham khảo	Có mẫu khoảng 50 mm; cần xác nhận theo bản vẽ thực tế
Kích thước khung bó vỉa xiên tham khảo	Khoảng 1.200 × 610 mm
Kích thước khung bó vỉa đứng tham khảo	Khoảng 1.200 × 450 mm
Cấp tải C250	Tải thử danh nghĩa 250 kN theo hệ phân cấp EN 124
Cấp tải D400	Tải thử danh nghĩa 400 kN theo hệ phân cấp EN 124
Tải trọng 25 tấn	Cách quy đổi tham khảo thường gặp cho nhóm C250
Tải trọng 40 tấn	Cách gọi thương mại thường gặp cho nhóm D400 / 400 kN
Dải cấp tải tham khảo	C250–D400 ở nhiều dòng bó vỉa dùng cho hạ tầng giao thông
Hoa văn chống trượt	Một số mẫu sử dụng hoa văn đúc nổi khoảng 3–5 mm
Khe hở	Thiết kế theo cấu tạo khung và lưới của từng bộ sản phẩm
Gân chịu lực	Đúc liền thân; số lượng và tiết diện phụ thuộc cấp tải
Phương pháp chế tạo	Đúc gang theo khuôn
Công nghệ đúc	Tùy nhà sản xuất, có thể sử dụng đúc cát hoặc công nghệ khuôn phù hợp
Bề mặt	Bề mặt đúc được làm sạch và hoàn thiện theo yêu cầu sản xuất
Sơn phủ tham khảo	Bitum, Epoxy, sơn pha nhựa đường hoặc hệ sơn phù hợp với dự án
Màu sắc phổ biến	Đen hoặc màu hoàn thiện theo yêu cầu
Khả năng chống trượt	Có thể sử dụng hoa văn nổi trên bề mặt lưới hoặc nắp
Cửa thu nước	Có trên các mẫu bó vỉa kết hợp hệ thống thu nước mặt
Lưới chắn rác	Có thể tích hợp để giữ rác lớn trước khi nước vào hố thu
Khả năng ngăn mùi	Một số bộ sản phẩm có thể kết hợp cấu tạo ngăn mùi trong hệ thống hố thu
Kiểu lắp đặt	Lắp tại mép lòng đường, vị trí hố thu hoặc khu vực chuyển tiếp với vỉa hè
Khối lượng sản phẩm	Phụ thuộc loại gang, kích thước, chiều dày, kết cấu và cấp tải
Tiêu chuẩn tải trọng tham khảo	BS EN 124 / EN 124 đối với sản phẩm được thiết kế và kiểm định theo hệ tiêu chuẩn này
Tiêu chuẩn trong nước	Cần đối chiếu tiêu chuẩn và hồ sơ kỹ thuật áp dụng cho từng dự án cụ thể
Khả năng sản xuất theo yêu cầu	Có thể thay đổi kích thước và cấu tạo theo bản vẽ nếu nhà sản xuất đáp ứng
Chức năng chính	Phân định cao độ, thu nước mặt, chắn rác và hoàn thiện mép đường
Ứng dụng	Đường đô thị, khu dân cư, khu công nghiệp, bãi xe và hệ thống hạ tầng
Yêu cầu khi đặt hàng	Bản vẽ, kích thước, kiểu đứng hoặc xiên, cấp tải, vật liệu, số lượng và địa điểm giao hàng

Lưu ý: Kích thước và tải trọng của Bó vỉa gang cầu không cố định cho mọi sản phẩm. Các giá trị trên là quy cách tham khảo phổ biến. Khi triển khai công trình, cần sử dụng bản vẽ được phê duyệt và hồ sơ kỹ thuật của đúng mẫu sản phẩm.

Bảng kích thước Bó vỉa gang cầu tham khảo

Kích thước dài × rộng × cao	Kiểu sản phẩm tham khảo	Cấp tải có thể lựa chọn
1.200 × 450 × 200 mm	Bó vỉa đứng hoặc thiết kế tương đương	C250–D400 tùy cấu tạo
1.200 × 500 × 200 mm	Bó vỉa gang cầu theo quy cách dự án	C250–D400 tùy thiết kế
1.200 × 550 × 200 mm	Bó vỉa gang cầu theo quy cách dự án	C250–D400 tùy thiết kế
1.200 × 610 × 200 mm	Bộ bó vỉa gang cầu / bó vỉa xiên	C250–D400 tùy thiết kế

Trong nhóm trên, Bó vỉa gang cầu 1.200 × 610 × 200 mm là quy cách thường được nhắc đến ở các bộ thu nước gang cầu. Tuy nhiên, chiều rộng thực tế có thể thay đổi để phù hợp với cấu tạo hố thu và mặt cắt vỉa hè.

Bảng quy cách Bó vỉa gang cầu đứng và bó vỉa xiên

Thành phần	Bó vỉa xiên tham khảo	Bó vỉa đứng tham khảo
Thân bó vỉa	Khoảng 1.200 × 200 × 350 mm	Khoảng 1.200 × 200 × 200 mm
Lưới chắn rác	Khoảng 1.170 × 235 mm	Khoảng 1.170 × 235 mm
Khung bó vỉa	Khoảng 1.200 × 610 mm	Khoảng 1.200 × 450 mm
Cấp tải phổ biến	Có thể lựa chọn tới D400 tùy mẫu	Có thể lựa chọn tới D400 tùy mẫu
Đặc điểm hình học	Mặt bó vỉa có độ xiên theo thiết kế	Mặt bó vỉa đứng rõ ràng
Vị trí sử dụng	Khu vực cần chuyển tiếp cao độ hoặc cho phép phương tiện đi chậm qua vị trí phù hợp	Khu vực cần phân định rõ lòng đường và vỉa hè

Bó vỉa gang cầu dạng xiên và dạng đứng không nên được thay thế cho nhau chỉ vì có cùng chiều dài. Hình học của thân bó vỉa ảnh hưởng trực tiếp đến cao độ, khả năng thu nước và cách phương tiện tiếp cận mép đường.

Bảng cấp tải trọng Bó vỉa gang cầu tham khảo

Cấp tải	Tải thử danh nghĩa	Quy đổi thường dùng	Khu vực ứng dụng tham khảo
C250	250 kN	Khoảng 25 tấn theo cách gọi thương mại	Khu vực mép đường hoặc vị trí phù hợp với thiết kế
D400	400 kN	Khoảng 40 tấn theo cách gọi thương mại	Đường giao thông và khu vực phương tiện hoạt động theo thiết kế

Lưu ý: Cấp tải của Bó vỉa gang cầu cần lựa chọn theo vị trí lắp đặt và tiêu chuẩn thiết kế. Không nên chỉ lấy khối lượng xe để suy ra cấp tải, bởi tải thử tiêu chuẩn và tải trọng phương tiện thực tế không phải là hai khái niệm hoàn toàn giống nhau.

Cấu tạo Bó vỉa gang cầu

Một bộ Bó vỉa gang cầu phục vụ thu nước thường không chỉ có một thân gang đơn lẻ. Tùy thiết kế, bộ sản phẩm có thể bao gồm thân bó vỉa, khung đỡ, lưới chắn rác và các chi tiết liên kết.

Bộ phận	Chức năng
Thân bó vỉa	Tạo cao độ và ranh giới giữa lòng đường với khu vực vỉa hè
Khung đỡ	Định vị lưới chắn rác và truyền tải xuống kết cấu hố thu
Lưới chắn rác	Cho nước đi qua đồng thời hạn chế rác kích thước lớn vào hố thu
Gân chịu lực	Tăng độ cứng cho cấu kiện tại các vị trí chịu tải
Hoa văn bề mặt	Hỗ trợ chống trượt và tăng độ cứng cục bộ tùy thiết kế
Lớp sơn bảo vệ	Hỗ trợ bảo vệ bề mặt gang trong môi trường ngoài trời

Kết cấu cụ thể của Bó vỉa gang cầu phải được xác định theo bản vẽ sản xuất. Không phải tất cả các mẫu trên thị trường đều có đầy đủ cùng một số lượng chi tiết.

Đặc tính vật liệu gang cầu FCD 500-7

Một số dòng Bó vỉa gang cầu trên thị trường sử dụng gang cầu FCD 500-7 hoặc GGG500-7 tương đương. Đây là nhóm vật liệu thường được lựa chọn cho các cấu kiện gang cần khả năng chịu lực và chịu va đập tốt.

Graphit trong gang cầu có dạng gần hình cầu, giúp giảm mức độ tập trung ứng suất so với graphit dạng tấm của gang xám. Đây là một trong những nguyên nhân giúp gang cầu có đặc tính cơ học phù hợp với cấu kiện hạ tầng. Tuy nhiên, Bó vỉa gang cầu chỉ đạt khả năng chịu tải yêu cầu khi đồng thời đáp ứng đúng vật liệu, hình dạng, chiều dày và công nghệ đúc. Chỉ ghi mác gang trên hồ sơ là chưa đủ để khẳng định cấp tải của sản phẩm.

Ưu điểm nổi bật của Bó vỉa gang cầu

Bó vỉa gang cầu được lựa chọn cho nhiều dự án vì có thể kết hợp nhiều chức năng trong cùng một cấu kiện. Sản phẩm vừa tạo mép đường, vừa có thể tích hợp cửa thu nước và lưới chắn rác.

Ưu điểm	Giá trị sử dụng
Gang cầu có độ bền cơ học tốt	Phù hợp với các cấu kiện hạ tầng chịu tác động cơ học
Có nhiều cấp tải	Dễ lựa chọn theo yêu cầu của từng dự án
Có loại đứng và loại xiên	Phù hợp với nhiều mặt cắt đường và vị trí thi công
Tích hợp cửa thu nước	Hỗ trợ thu nước mặt đường tại mép vỉa hè
Tích hợp lưới chắn rác	Hạn chế rác lớn đi vào hệ thống thoát nước
Có thể sản xuất theo bản vẽ	Đáp ứng các công trình có kích thước đặc thù
Bề mặt có thể sơn bảo vệ	Phù hợp hơn với điều kiện sử dụng ngoài trời

Ứng dụng thực tế của Bó vỉa gang cầu

Bó vỉa gang cầu được ứng dụng tại những khu vực cần kết hợp phân định mép đường và thu nước. Sản phẩm thường gặp trong các dự án giao thông đô thị, khu công nghiệp và khu dân cư.Tại đường đô thị, Bó vỉa gang cầu có thể được bố trí tại hố thu nước ven đường. Nước mưa theo độ dốc mặt đường chảy về cửa thu và đi qua lưới chắn rác trước khi vào hệ thống thoát nước.

Trong khu công nghiệp, sản phẩm cần được lựa chọn theo loại phương tiện thường xuyên hoạt động. Những khu vực có xe tải hoặc phương tiện nặng cần đặc biệt chú ý tới cấp tải và kết cấu nền.Tại khu dân cư, Bó vỉa gang cầu dạng xiên có thể được cân nhắc tại vị trí chuyển tiếp phù hợp. Tuy nhiên, hình học và độ dốc phải tuân theo thiết kế giao thông của công trình.

Thông tin cần cung cấp khi đặt Bó vỉa gang cầu

Để báo giá Bó vỉa gang cầu chính xác, khách hàng không nên chỉ gửi chiều dài hoặc một hình ảnh tham khảo. Các thông tin kỹ thuật cần được cung cấp đồng thời để kiểm tra khả năng sản xuất và lắp đặt.

Thông tin cần cung cấp	Nội dung cần xác nhận
Kiểu bó vỉa	Đứng, xiên hoặc theo bản vẽ riêng
Kích thước	Dài × rộng × cao
Kích thước lưới	Dài × rộng × dày nếu có lưới chắn rác
Vật liệu	Mác gang theo yêu cầu dự án
Cấp tải	C250, D400 hoặc yêu cầu khác theo hồ sơ
Sơn phủ	Bitum, Epoxy hoặc yêu cầu riêng
Số lượng	Tổng số bộ hoặc số lượng theo từng quy cách
Bản vẽ	Nên cung cấp khi công trình có cấu tạo riêng
Địa điểm giao hàng	Dùng để tính phương án vận chuyển
Tiến độ	Thời gian dự kiến cần hàng tại công trường

Theo kinh nghiệm cung ứng của KHceramic, với Bó vỉa gang cầu sản xuất theo bản vẽ, khách hàng nên chốt toàn bộ thông số trước khi triển khai số lượng lớn. Việc này giúp hạn chế sai khác về kích thước, tải trọng và cấu tạo khi nghiệm thu.

Nếu dự án đã có bản vẽ Bó vỉa gang cầu, khách hàng có thể cung cấp hồ sơ kỹ thuật để KHceramic hỗ trợ đối chiếu quy cách, số lượng và yêu cầu cung ứng trước khi báo giá.

Yêu cầu kỹ thuật, khả năng chịu tải và cách lựa chọn Bó vỉa gang cầu

Sau khi xác định đúng kích thước, bước tiếp theo khi lựa chọn Bó vỉa gang cầu là kiểm tra vật liệu, cấp tải, kết cấu chịu lực và khả năng tương thích với hố thu. Đây là những yếu tố ảnh hưởng trực tiếp đến độ ổn định của sản phẩm trong quá trình khai thác.

Không nên chỉ dựa vào chiều dài hoặc chiều rộng để lựa chọn Bó vỉa gang cầu. Hai sản phẩm có kích thước gần giống nhau vẫn có thể khác đáng kể về chiều dày, gân tăng cứng, mác gang và tải trọng thiết kế.

Yêu cầu vật liệu của Bó vỉa gang cầu

Bó vỉa gang cầu thường được chế tạo từ gang cầu có khả năng chịu lực và chịu va đập tốt. Một số sản phẩm trên thị trường sử dụng mác FCD 500-7, GGG500-7 hoặc loại tương đương theo yêu cầu kỹ thuật. Mác vật liệu cần được xác định trước khi sản xuất. Không nên mặc định tất cả sản phẩm gang cầu đều có cùng đặc tính cơ học.

Yêu cầu vật liệu	Nội dung kiểm tra
Loại vật liệu	Gang cầu theo hồ sơ kỹ thuật
Mác gang tham khảo	FCD 500-7, GGG500-7 hoặc tương đương
Độ bền kéo	Xác nhận theo mác gang và chứng chỉ vật liệu
Độ giãn dài	Xác nhận theo tiêu chuẩn vật liệu áp dụng
Độ cứng	Phụ thuộc mác gang và yêu cầu sản xuất
Thành phần hóa học	Kiểm soát theo quy trình luyện và yêu cầu vật liệu
Cấu trúc graphit	Graphit dạng cầu đặc trưng của gang cầu
Chứng chỉ vật liệu	Cung cấp khi hồ sơ dự án yêu cầu
Phương pháp kiểm tra	Theo tiêu chuẩn hoặc yêu cầu nghiệm thu của dự án

Với dự án có yêu cầu nghiêm ngặt, khách hàng nên xác nhận hồ sơ vật liệu trước khi đặt Bó vỉa gang cầu. Việc này giúp quá trình nghiệm thu đầu vào thuận lợi hơn.

Khả năng chịu tải của Bó vỉa gang cầu

Khả năng chịu tải của Bó vỉa gang cầu phụ thuộc đồng thời vào vật liệu và cấu tạo. Chiều dày thân, số lượng gân, tiết diện gân và hình dạng khung đều ảnh hưởng đến độ cứng của sản phẩm.

Một số dòng được thiết kế theo các cấp tải C250 và D400. Đây là các cấp tải thường được quan tâm tại khu vực mép đường và đường giao thông.

Cấp tải	Tải thử danh nghĩa	Quy đổi tham khảo	Ứng dụng tham khảo
C250	250 kN	Khoảng 25 tấn theo cách gọi thương mại	Khu vực mép đường và vị trí phù hợp với thiết kế
D400	400 kN	Khoảng 40 tấn theo cách gọi thương mại	Đường giao thông và khu vực có phương tiện hoạt động

Lưu ý: Giá trị 25 tấn và 40 tấn chỉ là cách quy đổi tham khảo. Khi thiết kế hoặc nghiệm thu Bó vỉa gang cầu, cần sử dụng tải thử danh nghĩa theo tiêu chuẩn áp dụng.

Các yếu tố quyết định khả năng chịu lực

Không nên đánh giá một mẫu Bó vỉa gang cầu chỉ dựa trên khối lượng. Sản phẩm nặng hơn chưa chắc chịu tải tốt hơn nếu hình dạng chịu lực không hợp lý.

Yếu tố	Ảnh hưởng
Mác gang	Quyết định một phần đặc tính cơ học của vật liệu
Chiều dày thân	Ảnh hưởng độ cứng và khả năng chịu uốn
Gân tăng cứng	Phân bố và truyền tải lực trong cấu kiện
Hình dạng khung	Ảnh hưởng cách truyền lực xuống hố thu
Kích thước lưới	Ảnh hưởng khẩu độ và khả năng chịu tải
Điểm liên kết	Ảnh hưởng độ ổn định khi xe tác động
Nền và kết cấu đỡ	Ảnh hưởng trực tiếp đến độ ổn định của toàn bộ hệ thống

Vì vậy, Bó vỉa gang cầu cần được xem như một phần của hệ thống hố thu và mặt đường. Chỉ kiểm tra riêng thân gang là chưa đủ để đánh giá toàn bộ khả năng làm việc.

Yêu cầu đối với gân chịu lực

Gân chịu lực của Bó vỉa gang cầu thường được đúc liền thân. Số lượng và hình dạng gân được bố trí theo cấu tạo của từng mẫu.Gân có nhiệm vụ tăng độ cứng và phân tán tải trọng. Với sản phẩm cấp tải cao, bố trí gân cần được tính toán phù hợp hơn so với sản phẩm sử dụng tại khu vực tải nhẹ.Khi nhận hàng, nên quan sát các gân ở mặt dưới. Không nên sử dụng sản phẩm có gân bị thiếu, nứt hoặc biến dạng rõ rệt.

Yêu cầu đối với lưới chắn rác

Một số bộ Bó vỉa gang cầu tích hợp lưới chắn rác để thu nước mặt. Bộ phận này vừa phải tạo đủ diện tích thoát nước, vừa phải bảo đảm khả năng chịu tải theo thiết kế.

Thông số lưới	Yêu cầu tham khảo
Chiều dài	Khoảng 1.170 mm ở một số mẫu phổ biến
Chiều rộng	Khoảng 235 mm ở một số thiết kế
Chiều dày	Có thể khoảng 50 mm tùy cấp tải
Khe thu nước	Bố trí theo bản vẽ sản phẩm
Gân chịu lực	Đúc liền thân lưới
Bề mặt	Có thể sử dụng hoa văn chống trượt
Khả năng tháo mở	Tùy cấu tạo từng bộ sản phẩm
Chức năng	Thu nước và hạn chế rác lớn đi vào hố thu

Khe của lưới Bó vỉa gang cầu không nên lựa chọn tùy ý. Kích thước khe cần cân bằng giữa khả năng thu nước, chắn rác và yêu cầu an toàn của khu vực sử dụng.

Khả năng thu nước mặt của Bó vỉa gang cầu

Khi được kết hợp với hố thu, Bó vỉa gang cầu có thể tiếp nhận nước mưa chảy dọc theo mép đường. Nước đi qua cửa thu hoặc lưới trước khi được dẫn xuống hệ thống thoát nước.

Hiệu quả thu nước phụ thuộc vào kích thước cửa thu, độ dốc mặt đường và lưu lượng thiết kế. Một cửa thu lớn nhưng bố trí sai cao độ vẫn có thể thoát nước kém. Do đó, vị trí Bó vỉa gang cầu cần được phối hợp với thiết kế thoát nước tổng thể của tuyến đường.

Bó vỉa gang cầu đứng và Bó vỉa gang cầu xiên khác nhau thế nào?

Hai dạng Bó vỉa gang cầu có khác biệt lớn nhất ở hình học bề mặt tiếp giáp với lòng đường. Sự khác biệt này ảnh hưởng trực tiếp đến chức năng sử dụng.

Tiêu chí	Bó vỉa đứng	Bó vỉa xiên
Hình dạng	Mặt đứng rõ ràng	Mặt tiếp giáp có độ nghiêng
Khả năng phân định	Tạo ranh giới rõ giữa đường và vỉa hè	Tạo chuyển tiếp mềm hơn
Vị trí dùng	Mép đường và vị trí cần hạn chế phương tiện leo vỉa	Vị trí chuyển tiếp theo thiết kế
Khung tham khảo	Khoảng 1.200 × 450 mm ở một số mẫu	Khoảng 1.200 × 610 mm ở một số mẫu
Yêu cầu chọn lựa	Theo mặt cắt đường	Theo cao độ và thiết kế chuyển tiếp

Không nên thay thế Bó vỉa gang cầu đứng bằng loại xiên hoặc ngược lại nếu chưa kiểm tra bản vẽ. Sự thay đổi hình học có thể ảnh hưởng đến cả giao thông và thoát nước.

Yêu cầu lớp sơn và bảo vệ bề mặt

Bó vỉa gang cầu thường làm việc ngoài trời nên bề mặt cần được hoàn thiện phù hợp. Một số sản phẩm sử dụng sơn Bitum, Epoxy hoặc hệ sơn bảo vệ khác.Lớp phủ có nhiệm vụ hỗ trợ bảo vệ bề mặt gang trước tác động của nước và môi trường. Tuy nhiên, loại sơn và chiều dày lớp phủ cần theo yêu cầu của dự án.

Hạng mục	Yêu cầu kiểm tra
Màu sắc	Đồng đều theo yêu cầu sản xuất
Độ phủ	Phủ đều các bề mặt yêu cầu
Vết bong	Không nên xuất hiện tại vị trí ảnh hưởng chất lượng
Vết gỉ	Kiểm tra trước khi nghiệm thu đầu vào
Loại sơn	Theo hồ sơ kỹ thuật hoặc thỏa thuận đặt hàng

Kiểm tra dung sai và kích thước khi nhận hàng

Kích thước của Bó vỉa gang cầu cần được kiểm tra trước khi đưa vào hố thu. Sai lệch lớn có thể khiến khung không vừa với kết cấu bê tông hoặc làm tuyến bó vỉa mất liên tục.

Các kích thước quan trọng gồm chiều dài, chiều rộng, chiều cao và vị trí lưới. Với sản phẩm sản xuất theo bản vẽ, cần kiểm tra thêm các chi tiết liên kết.Dung sai chấp nhận phải được xác định trong hồ sơ kỹ thuật. Không nên tự sử dụng một mức dung sai chung cho tất cả các mẫu Bó vỉa gang cầu.

Checklist kiểm tra Bó vỉa gang cầu tại công trường

• Kiểm tra đúng chủng loại bó vỉa đứng hoặc bó vỉa xiên.
• Đối chiếu kích thước với bản vẽ kỹ thuật.
• Kiểm tra mác gang theo yêu cầu dự án.
• Kiểm tra cấp tải C250, D400 hoặc cấp tải được phê duyệt.
• Quan sát thân gang và gân chịu lực.
• Kiểm tra lưới chắn rác nếu sản phẩm có tích hợp.
• Kiểm tra lớp sơn bảo vệ bề mặt.
• Kiểm tra các cạnh tiếp xúc với khung.
• Đối chiếu số lượng với chứng từ giao hàng.
• Kiểm tra hồ sơ chất lượng nếu dự án yêu cầu.

Việc kiểm tra Bó vỉa gang cầu ngay khi nhập công trường giúp phát hiện sai lệch trước khi lắp đặt. Điều này hạn chế chi phí tháo dỡ và điều chỉnh về sau.

Cách lựa chọn Bó vỉa gang cầu theo từng vị trí

Vị trí công trình	Yếu tố cần ưu tiên
Đường đô thị	Cấp tải, khả năng thu nước và cao độ bó vỉa
Vỉa hè	Hình dạng bó vỉa và khả năng liên kết với mặt lát
Bãi đỗ xe	Tải trọng phương tiện và khả năng chịu va đập
Khu công nghiệp	Cấp tải cao và kết cấu nền ổn định
Khu dân cư	Thoát nước, an toàn và tính đồng bộ cảnh quan
Vị trí đấu nối ra vào	Cân nhắc dạng bó vỉa xiên theo thiết kế
Hố thu nước	Kích thước cửa thu, lưới chắn rác và cao độ

Với mỗi khu vực, Bó vỉa gang cầu cần được chọn dựa trên điều kiện làm việc thực tế. Không nên dùng một quy cách duy nhất cho toàn bộ công trình nếu tải trọng và hình học mặt đường khác nhau.

Kinh nghiệm đặt hàng Bó vỉa gang cầu theo bản vẽ

Theo kinh nghiệm cung ứng của KHceramic, khách hàng nên gửi bản vẽ trước khi yêu cầu sản xuất Bó vỉa gang cầu có quy cách riêng. Bản vẽ cần thể hiện đầy đủ mặt bằng, mặt cắt và các kích thước quan trọng.Ngoài kích thước, nên ghi rõ mác gang, cấp tải, yêu cầu sơn và số lượng. Nếu sản phẩm tích hợp lưới chắn rác, cần cung cấp cả kích thước và cấu tạo của phần lưới.

Đối với dự án lớn, nên xác nhận mẫu hoặc bản vẽ sản xuất trước khi triển khai hàng loạt. Cách làm này giúp giảm nguy cơ sai khác khi giao Bó vỉa gang cầu đến công trường.KHceramic hỗ trợ tiếp nhận bản vẽ, đối chiếu quy cách, cấp tải và số lượng Bó vỉa gang cầu trước khi lập phương án cung ứng cho từng dự án.

Thi công, nghiệm thu, báo giá và địa chỉ cung cấp Bó vỉa gang cầu

Sau khi lựa chọn đúng vật liệu, kích thước và cấp tải, chất lượng thực tế của Bó vỉa gang cầu còn phụ thuộc lớn vào quá trình thi công. Cao độ, nền đỡ, tim tuyến và liên kết với hố thu phải được kiểm soát đồng bộ để sản phẩm hoạt động ổn định.

Đối với hệ Bó vỉa gang cầu kết hợp thu nước, việc lắp đặt còn phải bảo đảm cửa thu nằm đúng cao độ mặt đường. Nếu bố trí sai, nước có thể không chảy vào hố thu dù sản phẩm có kích thước và tải trọng phù hợp.

Quy trình thi công Bó vỉa gang cầu đúng kỹ thuật

Trước khi lắp Bó vỉa gang cầu, cần hoàn thiện phần kết cấu đỡ theo bản vẽ. Mặt đặt khung phải tương đối phẳng, ổn định và đủ khả năng tiếp nhận tải trọng từ cấu kiện.Tim tuyến và cao độ nên được xác định trước bằng thiết bị đo phù hợp. Sau đó mới tiến hành đặt từng bộ bó vỉa, căn chỉnh và kiểm tra liên tục theo tuyến.

Công đoạn	Yêu cầu kỹ thuật
Kiểm tra hồ sơ	Đối chiếu bản vẽ, loại bó vỉa, kích thước và cấp tải
Chuẩn bị hố thu	Đúng kích thước và cao độ thiết kế
Chuẩn bị gờ đỡ	Ổn định, đủ diện tích tiếp xúc với khung
Xác định tim tuyến	Đúng vị trí mép đường hoặc vị trí hố thu
Đặt khung	Căn chỉnh chắc chắn, không cập kênh
Lắp thân bó vỉa	Đúng chiều và đúng cấu tạo đứng hoặc xiên
Lắp lưới chắn rác	Ăn khớp với khung, thao tác đóng mở thuận lợi nếu thiết kế cho phép
Kiểm tra cao độ	Phù hợp mặt đường và hướng thu nước
Hoàn thiện liên kết	Theo bản vẽ và giải pháp kết cấu
Kiểm tra cuối	Không rung, lệch hoặc cập kênh bất thường

Yêu cầu đối với nền và gờ chịu lực

Nền và gờ đỡ đóng vai trò rất quan trọng đối với Bó vỉa gang cầu. Tải trọng từ phương tiện không chỉ tác động lên thân gang mà còn được truyền xuống kết cấu phía dưới.Nếu gờ chịu lực quá nhỏ hoặc nền bị lún, khung có thể dịch chuyển theo thời gian. Khi đó, lưới chắn rác dễ xuất hiện tiếng động, cập kênh hoặc thay đổi cao độ.Vì vậy, kích thước gờ đỡ cần được xác định theo bản vẽ kết cấu. Không nên tự giảm kích thước phần đỡ chỉ để tiết kiệm vật liệu.

Kiểm soát cao độ cửa thu nước

Với Bó vỉa gang cầu tích hợp thu nước, cao độ cửa thu cần phù hợp với độ dốc mặt đường. Nước phải có xu hướng tự chảy về cửa thu thay vì đọng lại trước hoặc sau cấu kiện.Cao độ quá cao có thể cản nước. Ngược lại, vị trí quá thấp có thể tạo điểm lõm không phù hợp trên mặt đường.Khi nghiệm thu, nên kiểm tra cả cao độ ngang và cao độ dọc tuyến. Đây là bước quan trọng để bảo đảm hệ thống thoát nước hoạt động đúng mục đích.

Nghiệm thu Bó vỉa gang cầu sau lắp đặt

Sau khi hoàn thiện một đoạn, Bó vỉa gang cầu cần được nghiệm thu trước khi thi công kín các hạng mục xung quanh. Việc kiểm tra sớm giúp xử lý sai lệch dễ dàng hơn.

Hạng mục nghiệm thu	Nội dung kiểm tra
Chủng loại	Đúng bó vỉa đứng, xiên hoặc cấu hình được phê duyệt
Kích thước	Phù hợp hồ sơ kỹ thuật
Cấp tải	Đúng cấp tải yêu cầu của dự án
Tim tuyến	Đúng vị trí thiết kế
Cao độ	Liên tục và phù hợp mặt đường
Khung	Ổn định, không cập kênh
Lưới chắn rác	Lắp đúng vị trí và không biến dạng
Khe thu nước	Không bị vật liệu thi công che kín
Bề mặt	Không có hư hỏng ảnh hưởng công năng
Liên kết	Ổn định theo giải pháp thiết kế

Những lỗi thường gặp khi lắp Bó vỉa gang cầu

Một số sự cố của Bó vỉa gang cầu không bắt nguồn từ chất lượng gang mà xuất hiện do lắp đặt chưa đúng. Phát hiện sớm sẽ giúp hạn chế chi phí tháo dỡ về sau.

• Chọn sai loại bó vỉa đứng hoặc xiên.
• Lắp sai cao độ cửa thu nước.
• Gờ chịu lực không đủ ổn định.
• Khung đặt lệch hoặc cập kênh.
• Lưới chắn rác không khớp với khung.
• Sử dụng sản phẩm sai cấp tải.
• Để bê tông hoặc vật liệu thi công che khe thu nước.
• Không kiểm tra sản phẩm trước khi hoàn thiện mặt đường.

Bảo dưỡng Bó vỉa gang cầu trong quá trình sử dụng

Bó vỉa gang cầu nên được kiểm tra định kỳ, đặc biệt tại các vị trí thu nước có nhiều rác hoặc bùn đất. Việc vệ sinh giúp duy trì tiết diện thoát nước và hạn chế tắc nghẽn. Lưới chắn rác cần được làm sạch khi lượng rác tích tụ nhiều. Nếu thiết kế cho phép tháo mở, thao tác cần được thực hiện đúng cách để tránh làm hỏng vị trí liên kết. Trong quá trình kiểm tra, nếu phát hiện khung bị rung hoặc lưới có dấu hiệu cập kênh, cần xác định nguyên nhân. Không nên chỉ chèn vật liệu tạm thời mà không xử lý kết cấu đỡ phía dưới.

Cách tính số lượng Bó vỉa gang cầu cần đặt

Số lượng Bó vỉa gang cầu thường được xác định theo số lượng hố thu hoặc tổng chiều dài tuyến. Với loại kết hợp hố thu, cần tính theo từng vị trí thiết kế thay vì chỉ chia tổng chiều dài.

Trường hợp	Phương pháp tính tham khảo
Lắp liên tục theo tuyến	Tổng chiều dài tuyến chia cho chiều dài hữu dụng từng cấu kiện
Lắp theo hố thu	Tính theo số hố thu được thể hiện trên bản vẽ
Có nhiều quy cách	Tách số lượng theo từng kích thước
Có loại đứng và xiên	Tách riêng từng chủng loại
Có vị trí đặc biệt	Tính riêng theo bản vẽ chi tiết
Dự phòng	Xác định theo phương án quản lý vật tư của dự án

Không nên đặt toàn bộ Bó vỉa gang cầu theo một quy cách nếu bản vẽ thể hiện nhiều cấu hình khác nhau. Việc tách khối lượng ngay từ đầu giúp kiểm soát đơn hàng chính xác hơn.

Giá Bó vỉa gang cầu phụ thuộc vào những yếu tố nào?

Giá Bó vỉa gang cầu không cố định cho mọi dự án. Sản phẩm có nhiều kích thước, mác gang, cấp tải và kiểu cấu tạo nên cần báo giá theo quy cách thực tế.

Yếu tố báo giá	Mức độ ảnh hưởng
Loại bó vỉa	Loại đứng, xiên hoặc thiết kế riêng có cấu tạo khác nhau
Kích thước	Ảnh hưởng trực tiếp đến lượng gang sử dụng
Khối lượng	Ảnh hưởng chi phí vật liệu và vận chuyển
Mác gang	Phụ thuộc yêu cầu cơ tính của sản phẩm
Cấp tải	C250 và D400 có kết cấu chịu lực khác nhau tùy mẫu
Lưới chắn rác	Cấu tạo, chiều dày và số lượng gân ảnh hưởng giá thành
Khung đỡ	Kích thước và cấu tạo ảnh hưởng lượng vật liệu
Sơn phủ	Bitum, Epoxy hoặc hệ hoàn thiện riêng có mức chi phí khác nhau
Khuôn đúc	Quy cách đặc biệt có thể cần làm khuôn riêng
Số lượng	Ảnh hưởng kế hoạch và chi phí sản xuất
Địa điểm giao hàng	Ảnh hưởng chi phí vận chuyển
Tiến độ	Ảnh hưởng phương án sản xuất và giao hàng

Thông tin cần gửi để nhận báo giá chính xác

Để báo giá Bó vỉa gang cầu sát với nhu cầu thực tế, khách hàng nên gửi đầy đủ hồ sơ ngay từ đầu. Một bản vẽ rõ ràng thường có giá trị hơn nhiều ảnh chụp sản phẩm không kèm kích thước.

Thông tin	Nội dung nên cung cấp
Tên sản phẩm	Bó vỉa gang cầu đứng, xiên hoặc loại riêng
Kích thước	Dài × rộng × cao
Mác gang	FCD 500-7, GGG500-7 hoặc theo hồ sơ
Cấp tải	C250, D400 hoặc cấp tải khác
Lưới chắn rác	Kích thước và yêu cầu cấu tạo
Sơn phủ	Loại lớp phủ được yêu cầu
Số lượng	Số bộ theo từng quy cách
Bản vẽ	Nên gửi file kỹ thuật nếu có
Địa điểm giao	Tỉnh, thành phố hoặc vị trí công trường
Tiến độ	Thời gian cần hàng dự kiến

Câu hỏi thường gặp về Bó vỉa gang cầu

Bó vỉa gang cầu là gì?

Bó vỉa gang cầu là cấu kiện gang dùng tại khu vực mép đường và vỉa hè. Một số thiết kế tích hợp cửa thu nước, khung và lưới chắn rác để hỗ trợ hệ thống thoát nước mặt.

Bó vỉa gang cầu có những kích thước nào?

Một số quy cách tham khảo gồm 1.200 × 450 × 200 mm, 1.200 × 500 × 200 mm, 1.200 × 550 × 200 mm và 1.200 × 610 × 200 mm. Kích thước thực tế phải xác nhận theo từng mẫu.

Bó vỉa gang cầu có loại đứng và loại xiên không?

Có. Bó vỉa gang cầu có thể được thiết kế dạng đứng hoặc dạng xiên. Hai loại có hình học và phạm vi sử dụng khác nhau nên cần lựa chọn theo mặt cắt đường.

Bó vỉa gang cầu chịu tải bao nhiêu?

Một số dòng có cấp tải C250 hoặc D400, tương ứng tải thử danh nghĩa 250 kN và 400 kN. Cấp tải thực tế cần kiểm tra theo hồ sơ của đúng sản phẩm.

Bó vỉa gang cầu D400 có phải chịu xe 40 tấn không?

D400 tương ứng tải thử danh nghĩa 400 kN theo hệ phân cấp tải. Cách gọi khoảng 40 tấn chỉ mang tính quy đổi tham khảo và không nên hiểu đơn giản là giới hạn khối lượng xe.

Bó vỉa gang cầu sử dụng loại gang nào?

Một số sản phẩm sử dụng gang cầu FCD 500-7 hoặc GGG500-7. Mác gang cuối cùng cần được xác nhận theo yêu cầu kỹ thuật của dự án.

Bó vỉa gang cầu có tích hợp lưới chắn rác không?

Có ở nhiều thiết kế thu nước. Lưới giúp nước đi vào hố thu và hạn chế rác kích thước lớn đi xuống hệ thống thoát nước.

Bó vỉa gang cầu có thể sản xuất theo bản vẽ không?

Có thể thực hiện theo bản vẽ nếu quy cách phù hợp với năng lực sản xuất. Kích thước, vật liệu, cấp tải và số lượng cần được xác nhận trước khi đúc.

Có cần sơn bảo vệ Bó vỉa gang cầu không?

Tùy yêu cầu công trình, sản phẩm có thể sử dụng lớp phủ Bitum, Epoxy hoặc phương án hoàn thiện khác nhằm hỗ trợ bảo vệ bề mặt.

Làm sao lựa chọn Bó vỉa gang cầu đúng?

Cần căn cứ kích thước hố thu, loại bó vỉa, cấp tải, mặt cắt đường và hệ thống thoát nước. Không nên lựa chọn chỉ dựa trên giá thành.

Giá Bó vỉa gang cầu bao nhiêu?

Giá phụ thuộc vào kích thước, khối lượng, mác gang, cấp tải, lớp phủ và số lượng. Với sản phẩm theo bản vẽ, cần có hồ sơ cụ thể để báo giá chính xác.

Mua Bó vỉa gang cầu ở đâu?

Khách hàng nên lựa chọn đơn vị có khả năng tiếp nhận bản vẽ, đối chiếu quy cách và tư vấn cấp tải theo yêu cầu dự án. Đối với đơn hàng lớn, tiến độ cung ứng cũng cần được xác nhận trước.

KHceramic cung cấp Bó vỉa gang cầu theo yêu cầu dự án

KHceramic tiếp nhận nhu cầu cung cấp Bó vỉa gang cầu cho đường giao thông, khu đô thị, khu dân cư, khu công nghiệp và các công trình hạ tầng kỹ thuật.Khách hàng có thể gửi bản vẽ, kích thước hoặc bảng khối lượng để được hỗ trợ đối chiếu quy cách. Với sản phẩm đặc thù, thông tin về mác gang, cấp tải và lớp hoàn thiện nên được cung cấp ngay từ đầu. Đối với Bó vỉa gang cầu C250, D400 hoặc sản phẩm đúc theo bản vẽ, KHceramic hỗ trợ tiếp nhận yêu cầu theo từng dự án nhằm xây dựng phương án cung ứng phù hợp.

KHceramic

Hotline: 0868.480.082 | Zalo: 0368.381.795

Email: KHceramic8289@gmail.com

Liên hệ ngay hôm nay để được tư vấn chi tiết, cập nhật báo giá mới nhất và lựa chọn giải pháp phù hợp.
