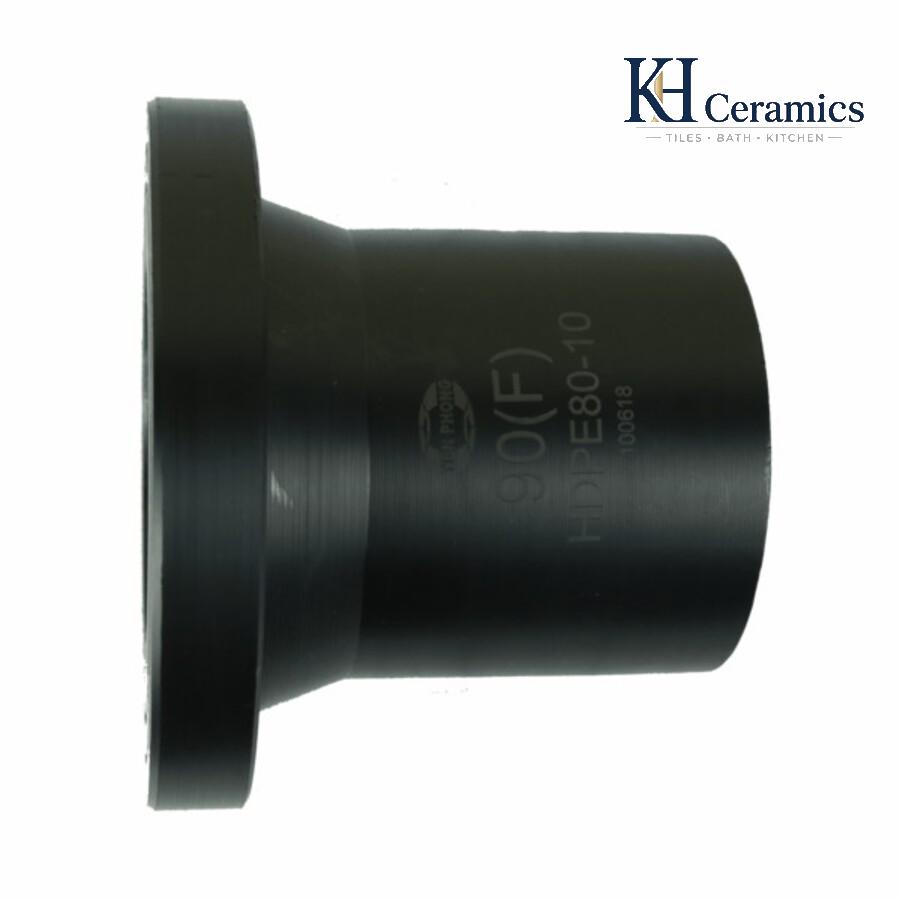

Đầu nối bằng bích

Đầu nối bằng bích là phụ kiện HDPE được sử dụng để tạo điểm chuyển tiếp từ đường ống HDPE sang kết nối mặt bích, phù hợp tại các vị trí cần liên kết với van, đồng hồ, máy bơm, thiết bị hoặc một hệ thống đường ống khác có mặt bích tương thích. Nhờ cấu tạo chuyên dụng, Đầu nối bằng bích giúp hình thành cụm kết nối có thể tháo lắp bằng bulông, thuận tiện hơn tại những vị trí thiết bị cần kiểm tra, bảo trì hoặc thay thế.

Sản phẩm thuộc nhóm phụ tùng HDPE và thường được sử dụng kết hợp với vành bích thép, gioăng bích cùng bộ bulông – đai ốc phù hợp. Một phía của Đầu nối bằng bích liên kết với hệ thống HDPE, phía còn lại tạo phần tựa để lắp vành bích và ghép với mặt bích của thiết bị. Vì vậy, khi lựa chọn Đầu nối bằng bích cần kiểm tra đồng thời đường kính, PN và cấu hình mặt bích phía đối diện.

Trong hệ thống cấp nước và hạ tầng kỹ thuật, Đầu nối bằng bích đặc biệt hữu ích tại những vị trí không nên tạo mối nối cố định hoàn toàn với thiết bị. Khi cần tháo van hoặc máy móc để bảo trì, cụm bích có thể được tháo tại các bulông thay vì phải cắt trực tiếp tuyến ống HDPE.

Đầu nối bằng bích – Phụ kiện HDPE chuyển tiếp sang kết nối mặt bích

Đầu nối bằng bích thực hiện chức năng chuyển tiếp giữa hệ đường ống HDPE và cụm kết nối mặt bích. Phần đầu HDPE được liên kết với tuyến ống theo phương pháp phù hợp với hệ sản phẩm, trong khi phần vai của Đầu nối bằng bích làm việc cùng vành bích để tạo bề mặt liên kết với thiết bị phía đối diện.

Khác với nối thẳng chỉ dùng để tiếp tục tuyến, Đầu nối bằng bích tạo ra một giao diện kết nối có thể tháo lắp. Đây là lý do Đầu nối bằng bích thường xuất hiện tại cụm van khóa, đồng hồ nước, máy bơm hoặc các điểm chuyển tiếp giữa HDPE với hệ thống sử dụng mặt bích.

Một cụm Đầu nối bằng bích hoàn chỉnh không nên được xem xét riêng từng chi tiết. Đầu nối, vành bích thép, gioăng, bulông và mặt bích phía thiết bị phải tương thích với nhau. Chỉ đúng đường kính của Đầu nối bằng bích nhưng sai PN hoặc sai cấu hình lỗ bulông vẫn có thể khiến cụm không lắp được.

Với hệ thống áp lực, việc lựa chọn Đầu nối bằng bích HDPE càng cần được thực hiện theo đúng thông số thiết kế. DN, PN, vật liệu ống, kích thước mặt bích và điều kiện vận hành phải được đối chiếu đồng bộ thay vì chỉ chọn sản phẩm dựa trên đường kính danh nghĩa.

Khách hàng có thể tham khảo thêm phụ kiện HDPE tại KHCeramics để lựa chọn Đầu nối bằng bích, vành bích thép, gioăng bích, nối thẳng, ba chạc, đầu bịt và các phụ tùng phù hợp với từng hệ thống.

Thông số kỹ thuật Đầu nối bằng bích

Đầu nối bằng bích được sản xuất theo nhiều đường kính và cấp áp suất khác nhau. Kích thước tổng thể, chiều dày, đường kính phần vai bích và quy cách kết nối thay đổi theo từng sản phẩm. Khi đặt Đầu nối bằng bích, cần xác định đầy đủ đường kính ống, vật liệu PE, SDR/PN nếu có yêu cầu và thông số của mặt bích phía đối diện.

Thông số kỹ thuật	Quy cách / Giá trị tham khảo
Tên sản phẩm	Đầu nối bằng bích
Tên gọi tham khảo	Đầu nối bằng bích HDPE / Stub End HDPE / Flange Adapter HDPE tùy hệ sản phẩm
Nhóm sản phẩm	Phụ tùng HDPE
Loại phụ kiện	Phụ kiện chuyển tiếp từ đường ống HDPE sang kết nối mặt bích
Vật liệu chính	Polyethylene mật độ cao theo cấp vật liệu của hệ sản phẩm
Cấp vật liệu	PE80, PE100 hoặc cấp vật liệu được nhà sản xuất công bố cho từng quy cách
Chức năng chính	Tạo đầu kết nối mặt bích trên tuyến HDPE
Số đầu kết nối	2 phía chức năng: phía HDPE và phía cụm mặt bích
Đầu phía HDPE	Kết nối với đường ống HDPE có đường kính và cấp vật liệu tương thích
Phía mặt bích	Phần vai bích kết hợp với vành bích và mặt bích thiết bị
Đường kính danh nghĩa	Có nhiều DN tùy danh mục Đầu nối bằng bích của từng hệ HDPE
Đường kính ngoài phía ống	Tương ứng với đường kính ngoài của tuyến HDPE theo từng quy cách
Đường kính vai bích	Thay đổi theo DN và thiết kế của từng Đầu nối bằng bích
Chiều dài tổng thể	Phụ thuộc đường kính, SDR/PN và cấu tạo sản phẩm
Chiều dày thành	Thay đổi theo đường kính và cấp áp suất của từng quy cách
SDR	Phụ thuộc hệ sản phẩm và yêu cầu của tuyến HDPE
Cấp áp suất PN	Có nhiều cấp tùy quy cách; cần đối chiếu catalogue của đúng Đầu nối bằng bích
Phương pháp kết nối phía HDPE	Hàn đối đầu hoặc phương pháp phù hợp với cấu tạo và quy cách của hệ sản phẩm
Phương pháp kết nối phía bích	Liên kết cơ khí bằng vành bích, gioăng và bộ bulông – đai ốc phù hợp
Vành bích sử dụng	Vành bích thép hoặc loại vành bích tương thích với DN, PN và tiêu chuẩn kết nối
Gioăng làm kín	Gioăng bích có kích thước và vật liệu phù hợp với môi chất và cụm kết nối
Bulông liên kết	Số lượng, đường kính và chiều dài phụ thuộc DN, PN và tiêu chuẩn mặt bích
Số lỗ bulông	Phụ thuộc tiêu chuẩn và kích thước của vành bích phía đối diện
Đường kính vòng tâm lỗ	Phụ thuộc tiêu chuẩn mặt bích và DN của cụm kết nối
Thiết bị có thể kết nối	Van, đồng hồ, máy bơm, phụ kiện hoặc hệ thống có mặt bích tương thích
Khả năng tháo lắp	Cụm mặt bích có thể tháo tại liên kết bulông khi hệ thống đã được cô lập và giảm áp
Nhiệt độ sử dụng	Lựa chọn theo giới hạn của hệ HDPE và thông số do nhà sản xuất công bố
Ứng dụng nước	Phù hợp với hệ thống cấp nước khi đúng dòng sản phẩm và điều kiện thiết kế
Khả năng chống gỉ của phần HDPE	Phần nhựa không bị gỉ theo cơ chế oxy hóa của sắt hoặc thép
Khả năng chống ăn mòn	Phần HDPE có khả năng chống ăn mòn phù hợp với nhiều môi trường sử dụng
Yêu cầu bề mặt bích	Sạch, căn đúng tâm và không có dị vật ảnh hưởng đến gioăng
Yêu cầu căn chỉnh	Hai mặt bích cần được căn tương đối đồng tâm và không dùng bulông để cưỡng bức kéo tuyến lệch vào vị trí
Trình tự siết bulông	Siết đều theo trình tự đối xứng phù hợp để phân bố lực quanh cụm bích
Yêu cầu giá đỡ	Van và thiết bị nặng nên có giải pháp đỡ riêng để hạn chế tải truyền vào Đầu nối bằng bích
Vị trí sử dụng	Các điểm chuyển tiếp từ tuyến HDPE sang van, thiết bị hoặc hệ thống mặt bích
Ứng dụng công trình	Mạng cấp nước, khu đô thị, khu công nghiệp, nhà máy, trạm bơm và hạ tầng kỹ thuật phù hợp
Phụ kiện kết hợp	Vành bích thép, gioăng bích, bulông, van và các thiết bị mặt bích tương thích
Yêu cầu khi lựa chọn	Đúng DN, PE, SDR/PN, tiêu chuẩn mặt bích và điều kiện vận hành
Thông tin cần cung cấp khi đặt hàng	Đầu nối bằng bích, DN, PE/SDR hoặc PN nếu yêu cầu, số lượng và thông tin mặt bích phía đối diện

Lưu ý: Khi lựa chọn Đầu nối bằng bích, không nên chỉ kiểm tra đường kính ống HDPE. Cần đối chiếu đồng thời DN, PN, vành bích, gioăng, vòng tâm lỗ và cấu hình mặt bích của thiết bị. Một Đầu nối bằng bích đúng đường kính nhưng không tương thích với cụm mặt bích phía đối diện vẫn có thể không lắp đặt được.

Đặc điểm của Đầu nối bằng bích HDPE

Đặc điểm quan trọng của Đầu nối bằng bích là khả năng chuyển từ một hệ đường ống HDPE sang kết nối cơ khí bằng mặt bích. Phần HDPE của Đầu nối bằng bích trở thành một phần của tuyến ống, trong khi phần vai bích tạo vị trí làm việc với vành bích và thiết bị phía đối diện.

Nhờ cấu hình này, Đầu nối bằng bích đặc biệt hữu ích tại các vị trí thiết bị cần khả năng tháo lắp. Nếu van hoặc đồng hồ cần được bảo trì, liên kết bulông của cụm Đầu nối bằng bích có thể được tháo sau khi tuyến đã được cô lập và xử lý theo quy trình an toàn.

Một lợi ích khác của Đầu nối bằng bích HDPE là khả năng tạo điểm chuyển tiếp giữa hai hệ kết nối khác nhau. Tuyến HDPE có thể tiếp tục bằng mối nối phù hợp với vật liệu PE, trong khi thiết bị công nghiệp thường sử dụng mặt bích. Đầu nối bằng bích tạo giao diện giữa hai phần này.

Tuy nhiên, Đầu nối bằng bích không hoạt động độc lập. Vành bích, gioăng và bulông đều ảnh hưởng đến cụm kết nối. Vì vậy, chất lượng của một điểm bích cần được đánh giá trên toàn bộ tổ hợp thay vì chỉ kiểm tra riêng Đầu nối bằng bích HDPE.

Cách lựa chọn Đầu nối bằng bích đúng quy cách

Đường kính là thông số đầu tiên cần xác định khi lựa chọn Đầu nối bằng bích. Phía HDPE phải tương thích với đường kính ngoài của tuyến ống, trong khi phía bích cần phù hợp với thiết bị sẽ được kết nối.

Sau DN, cần kiểm tra cấp vật liệu và SDR hoặc PN của Đầu nối bằng bích HDPE. Việc lựa chọn cần đồng bộ với hệ đường ống và áp suất thiết kế, đặc biệt trên các tuyến cấp nước áp lực.

Thông số của vành bích cũng cần được kiểm tra. Đường kính ngoài, vòng tâm lỗ, số lỗ và kích thước bulông phải tương thích với mặt bích phía thiết bị. Không nên đặt Đầu nối bằng bích chỉ bằng cách ghi một DN nếu công trình có yêu cầu mặt bích cụ thể.

Gioăng cần được lựa chọn theo DN, môi chất và cấu hình bề mặt làm kín. Một cụm Đầu nối bằng bích đúng kích thước nhưng sử dụng gioăng không phù hợp vẫn có thể ảnh hưởng tới khả năng làm kín của mối nối.

Đầu nối bằng bích thường kết hợp với những chi tiết nào?

Đầu nối bằng bích thường được sử dụng cùng vành bích thép. Vành bích được bố trí phía sau vai của Đầu nối bằng bích HDPE và cung cấp các lỗ để bulông liên kết với mặt bích phía đối diện.

Gioăng được bố trí giữa các bề mặt làm kín của cụm bích. Khi hai phía được căn đúng tâm và bulông được siết phù hợp, gioăng hỗ trợ tạo độ kín cho liên kết. Vì vậy, gioăng cần được xem là một thành phần quan trọng của cụm Đầu nối bằng bích. Bulông và đai ốc đảm nhiệm việc giữ hai phía mặt bích với nhau. Kích thước và số lượng bulông phải phù hợp với vành bích. Không nên sử dụng số lượng bulông ít hơn thiết kế hoặc bỏ qua các vị trí lỗ trên cụm Đầu nối bằng bích.

Lưu ý khi lắp Đầu nối bằng bích HDPE

Trước khi lắp Đầu nối bằng bích, cần kiểm tra tình trạng của đầu nối, vành bích và gioăng. Các bề mặt tiếp xúc phải sạch, không có đất, cát hoặc dị vật nằm tại vùng làm kín.

Hai phía của cụm Đầu nối bằng bích HDPE cần được căn chỉnh trước khi đưa bulông vào siết. Không nên sử dụng bulông như một công cụ để kéo một đường ống đang lệch trục vào vị trí của mặt bích thiết bị.

Bulông nên được siết theo trình tự đối xứng và tăng lực từng bước để tải được phân bố tương đối đều quanh Đầu nối bằng bích. Việc siết hoàn toàn một phía trước có thể làm mặt bích bị lệch và khiến gioăng chịu lực không đều.

Nếu Đầu nối bằng bích kết nối với van, máy bơm hoặc thiết bị nặng, thiết bị nên có bệ hoặc giá đỡ riêng. Không nên để toàn bộ khối lượng thiết bị tác động trực tiếp lên Đầu nối bằng bích HDPE và đường ống.

Sau khi hoàn thiện, cụm Đầu nối bằng bích cần được kiểm tra trong quá trình thử hệ thống. Chỉ nên lấp đất, che kín hoặc đưa tuyến vào vận hành sau khi vị trí mặt bích đáp ứng yêu cầu nghiệm thu.

Đầu nối bằng bích khác Nối thẳng HDPE như thế nào?

Nối thẳng chủ yếu được sử dụng để tiếp tục hai đoạn tuyến HDPE, còn Đầu nối bằng bích được sử dụng khi cần chuyển từ HDPE sang một giao diện mặt bích. Vì vậy, hai phụ kiện giải quyết hai mục đích kết nối khác nhau.

Nếu tuyến chỉ tiếp tục bằng ống HDPE và không cần tháo rời, một cấu hình nối HDPE phù hợp thường trực tiếp hơn. Khi tuyến cần kết nối với van hoặc thiết bị mặt bích, Đầu nối bằng bích HDPE tạo ra phương án chuyển tiếp phù hợp hơn.

Khả năng tháo lắp của cụm Đầu nối bằng bích cũng là điểm khác biệt đáng chú ý. Liên kết bulông có thể được tháo khi bảo trì, trong khi nhiều mối nối trực tiếp trên tuyến HDPE được thiết kế theo hướng liên kết cố định.

Ứng dụng Đầu nối bằng bích trong hệ thống HDPE

Đầu nối bằng bích được sử dụng phổ biến tại những điểm đường ống HDPE cần kết nối với van khóa. Cấu hình mặt bích giúp van có thể được tháo khỏi tuyến khi cần sửa chữa hoặc thay thế mà không phải cắt trực tiếp đường ống.

Tại trạm bơm, Đầu nối bằng bích HDPE có thể được sử dụng để chuyển tiếp giữa tuyến HDPE và các thiết bị có mặt bích. Tương tự, đồng hồ nước hoặc thiết bị đo có cấu hình bích cũng có thể yêu cầu Đầu nối bằng bích phù hợp tại hai phía.

Trong mạng cấp nước đô thị, khu dân cư, nhà máy và khu công nghiệp, Đầu nối bằng bích tạo các điểm giao tiếp thuận tiện giữa đường ống HDPE và thiết bị cơ khí. DN và PN của từng vị trí cần được lựa chọn theo hồ sơ thiết kế.

Ngoài kết nối thiết bị, Đầu nối bằng bích HDPE còn có thể được sử dụng tại điểm chuyển tiếp sang một hệ đường ống khác khi hai phía có cấu hình mặt bích tương thích. Đây là một phương án hữu ích khi cần liên kết giữa các loại vật liệu khác nhau.

Khách hàng có thể tham khảo thêm các loại phụ kiện HDPE tại KHCeramics để lựa chọn Đầu nối bằng bích, vành bích thép, gioăng bích, nối thẳng, ba chạc, đai khởi thủy và các phụ kiện phù hợp với từng tuyến.

Xác định đúng DN, PN, cấu hình vành bích, gioăng và thiết bị phía đối diện giúp Đầu nối bằng bích tạo điểm chuyển tiếp phù hợp giữa hệ HDPE và kết nối mặt bích, đồng thời thuận tiện hơn cho quá trình lắp đặt, vận hành và bảo trì thiết bị.

Giải pháp đồng bộ Phụ tùng HDPE cho hệ thống đường ống

Phụ tùng HDPE là một phần quan trọng trong việc hình thành mạng đường ống hoàn chỉnh, từ những đoạn nối cơ bản đến các vị trí đổi hướng, chia nhánh, chuyển đường kính hoặc kết nối với thiết bị. Một hệ thống được lựa chọn đồng bộ giúp quá trình bố trí tuyến rõ ràng hơn và hạn chế việc phải sử dụng nhiều đầu chuyển phát sinh tại công trường.

Khi thiết kế hệ HDPE, phụ tùng nên được xác định đồng thời với đường ống thay vì chờ tới giai đoạn thi công mới lựa chọn. Đường kính, áp suất, hình dạng tuyến và kiểu kết nối tại từng vị trí đều ảnh hưởng đến loại phụ kiện cần sử dụng. Đặc biệt với những mạng có nhiều nhánh hoặc nhiều cấp đường kính, việc bóc tách phụ tùng ngay từ bản vẽ giúp kiểm soát vật tư tốt hơn.

Danh mục phụ kiện HDPE có nhiều cấu hình từ nối thẳng, nối chuyển bậc, cút, tê đến các sản phẩm ren, mặt bích, đầu bịt và đai tạo nhánh. Vì vậy, một tên gọi chung như “phụ kiện HDPE” chưa đủ để đặt hàng; mỗi vị trí cần được xác định bằng đúng loại sản phẩm và kích thước tương ứng.

Khách hàng có thể tham khảo thêm phụ kiện HDPE tại KHCeramics để lựa chọn các cấu hình kết nối phù hợp với đường kính và yêu cầu thực tế của từng công trình.

Thiết kế tuyến trước khi lựa chọn Phụ tùng HDPE

Trước khi lập danh sách phụ tùng, nên xác định hướng đi của tuyến chính, các vị trí thay đổi đường kính, điểm chia nhánh và khu vực kết nối thiết bị. Khi những thông tin này đã rõ, việc lựa chọn loại nối, cút, tê hoặc phụ kiện chuyển tiếp sẽ chính xác hơn.

Đối với tuyến thẳng, nên hạn chế tạo thêm mối nối nếu không cần thiết. Tại điểm đổi hướng, cần lựa chọn đúng phụ kiện theo góc của bản vẽ. Tại điểm chia nhánh, kích thước tuyến chính và nhánh phải được xác định đồng thời để lựa chọn ba chạc cùng cỡ hoặc chuyển bậc phù hợp.

Nếu hệ thống cần kết nối với van, đồng hồ, máy bơm hoặc thiết bị khác, kiểu đầu kết nối của thiết bị cần được kiểm tra trước. Thiết bị ren và thiết bị mặt bích sẽ yêu cầu hai nhóm phụ kiện chuyển tiếp khác nhau.

Cách tiếp cận này giúp giảm tình trạng phải thay đổi phụ kiện ngay tại công trường, đồng thời hạn chế việc ghép nhiều đầu chuyển chỉ vì vật tư ban đầu không đúng cấu hình.

Kiểm tra kích thước thực tế thay vì chỉ dựa vào tên sản phẩm

Một loại phụ tùng có thể được sản xuất theo nhiều kích thước. Ví dụ, cút 90º HDPE trên KHCeramics hiện có nhiều đường kính từ 20mm đến 110mm ở một dòng sản phẩm, trong khi các nhóm phụ kiện HDPE khác có thể mở rộng tới những đường kính lớn hơn. Vì vậy, hình dạng giống nhau không đồng nghĩa với cùng một quy cách.

Đối với phụ kiện chuyển bậc, cần kiểm tra kích thước của cả hai phía. Với ba chạc chuyển bậc, cần phân biệt rõ đường kính tuyến chính và nhánh. Việc đảo nhầm các thông số có thể khiến phụ kiện không phù hợp với vị trí thực tế dù các đường kính riêng lẻ đều xuất hiện trong bảng vật tư.

Phụ kiện ren còn cần thêm thông tin cỡ ren. Một cút hoặc đầu nối cùng DN phía HDPE có thể được kết hợp với nhiều kích thước ren khác nhau. Vì vậy, bảng vật tư nên thể hiện cả DN và cỡ ren thay vì chỉ ghi một trong hai.

Bố trí phụ kiện tại các điểm đổi hướng và chia nhánh

Tại điểm đổi hướng, phụ kiện cần được bố trí sao cho đường ống trước và sau mối nối không bị kéo lệch. Không nên sử dụng lực cơ học để ép một tuyến đang sai vị trí vào cút vì lực đó có thể tiếp tục tác động lên cụm kết nối trong quá trình vận hành.

Tại vị trí chia nhánh, hướng của ba chạc cần được xác định trước khi cố định toàn bộ tuyến. Với ba chạc chuyển bậc, ngoài hướng còn cần kiểm tra đúng kích thước nhánh. Đây là yếu tố quan trọng khi hệ thống có nhiều tuyến phân phối với lưu lượng khác nhau.

Không gian xung quanh phụ kiện cũng cần được tính trước. Một phụ tùng có DN lớn sẽ chiếm nhiều diện tích hơn và có thể ảnh hưởng đến khoảng cách với tường, móng, tuyến cáp hoặc các đường ống kỹ thuật khác.

Kết nối Phụ tùng HDPE với van và thiết bị

Các vị trí kết nối van hoặc thiết bị thường là nơi hệ HDPE phải chuyển sang ren hoặc mặt bích. Vì vậy, cần kiểm tra kiểu đầu nối của thiết bị trước khi lựa chọn phụ kiện chuyển tiếp.

Với thiết bị ren, cần xác định ren trong hay ren ngoài và kích thước tương ứng. Nếu chọn sai kiểu ren, hệ thống sẽ phải bổ sung đầu chuyển, làm cụm kết nối dài hơn và tăng số lượng điểm cần kiểm tra.

Với thiết bị mặt bích, cần xem xét đồng thời đầu nối bằng bích, vành bích, gioăng và bộ bulông. Các thành phần phải tương thích về DN, PN và cấu hình lỗ bulông để có thể lắp thành một cụm hoàn chỉnh.

Thiết bị có khối lượng lớn như van hoặc máy bơm nên có giải pháp đỡ riêng. Không nên để toàn bộ trọng lượng của thiết bị truyền trực tiếp vào phụ tùng hoặc đoạn ống HDPE liền kề.

Độ kín của hệ thống phụ thuộc vào toàn bộ cụm kết nối

Độ kín của mạng HDPE không chỉ phụ thuộc vào bản thân đường ống mà còn liên quan đến từng phụ tùng và cách thi công. Một phụ kiện đúng tiêu chuẩn nhưng được lắp sai hướng, sai kích thước hoặc không đúng quy trình vẫn có thể tạo ra điểm yếu trên hệ thống.

Với phụ kiện ren, bề mặt ren và vật liệu làm kín cần được kiểm tra trước khi lắp. Với mặt bích, gioăng phải nằm đúng tâm và bề mặt tiếp xúc cần sạch. Với đai tạo nhánh, phần làm kín phải được đặt đúng vị trí trên thân ống.

Không nên coi việc siết thật mạnh là phương pháp xử lý mọi vấn đề về độ kín. Nếu cụm kết nối bị lệch, sai gioăng hoặc không tương thích kích thước, tăng lực siết có thể không giải quyết nguyên nhân và còn làm phụ kiện chịu tải không cần thiết.

Giá đỡ và tải trọng tại vị trí Phụ tùng HDPE

Hệ thống đường ống cần được bố trí giá đỡ hoặc nền đặt phù hợp để phụ tùng không phải chịu tải trọng vượt ngoài chức năng kết nối. Điều này đặc biệt quan trọng tại các vị trí có van, cụm mặt bích hoặc thiết bị nặng.

Đường ống đi nổi cần được giữ ổn định và tránh để trọng lượng của một đoạn tuyến dài tập trung lên cút hoặc ba chạc. Với tuyến chôn ngầm, nền đặt và vật liệu lấp quanh ống cần tuân theo yêu cầu thiết kế để hạn chế tải cục bộ lên các vị trí kết nối.

Tại các điểm chuyển hướng, lực phát sinh trong hệ thống áp lực cũng cần được tính trong phương án kỹ thuật của công trình. Việc cố định tuyến không nên được thực hiện theo kinh nghiệm đơn giản nếu hệ thống có DN hoặc áp suất lớn.

Bảo quản Phụ tùng HDPE trước khi thi công

Phụ tùng nên được phân loại theo từng DN và chủng loại trước khi đưa ra công trường. Các chi tiết nhỏ như gioăng, bulông hoặc phụ kiện ren cần được bảo quản riêng để tránh thất lạc và hạn chế bám bẩn vào bề mặt làm kín.

Không nên kéo lê phụ tùng trên bề mặt có vật sắc nhọn hoặc để sản phẩm chịu va đập mạnh trong quá trình vận chuyển. Trước khi lắp cần kiểm tra lại tình trạng bề mặt, đặc biệt tại vùng kết nối.

Với phụ kiện mặt bích, vành bích thép cần được bảo quản phù hợp để hạn chế ảnh hưởng của môi trường trước khi lắp. Gioăng nên được giữ sạch, không để biến dạng hoặc tiếp xúc với các vật có thể làm hỏng bề mặt làm kín.

Kiểm tra hệ thống trước khi lấp đất hoặc che kín

Sau khi hoàn thiện lắp đặt, nên kiểm tra từng vị trí phụ tùng theo bảng vật tư và bản vẽ. Các điểm chuyển bậc phải đúng kích thước, cút đúng hướng, ba chạc đúng vị trí nhánh và phụ kiện ren hoặc mặt bích phải tương thích với thiết bị.

Hệ thống cần được thử theo yêu cầu nghiệm thu của công trình trước khi lấp đất hoặc che kín. Những vị trí có phụ tùng nên được quan sát trong quá trình kiểm tra để phát hiện rò rỉ, lệch mối nối hoặc biến dạng bất thường.

Nếu phát hiện vấn đề, nên xử lý nguyên nhân tại đúng cụm kết nối thay vì chỉ bổ sung giải pháp tạm thời bên ngoài. Việc sửa chữa khi tuyến còn tiếp cận được luôn thuận lợi hơn sau khi hệ thống đã hoàn thiện.

Khách hàng có thể tham khảo thêm các loại phụ kiện HDPE tại KHCeramics để lựa chọn vật tư phù hợp với từng vị trí kết nối, chuyển hướng và phân nhánh trên hệ thống.

Giải pháp đồng bộ Phụ tùng HDPE cho hệ thống đường ống

Phụ tùng HDPE là một phần quan trọng trong việc hình thành mạng đường ống hoàn chỉnh, từ những đoạn nối cơ bản đến các vị trí đổi hướng, chia nhánh, chuyển đường kính hoặc kết nối với thiết bị. Một hệ thống được lựa chọn đồng bộ giúp quá trình bố trí tuyến rõ ràng hơn và hạn chế việc phải sử dụng nhiều đầu chuyển phát sinh tại công trường.

Khi thiết kế hệ HDPE, phụ tùng nên được xác định đồng thời với đường ống thay vì chờ tới giai đoạn thi công mới lựa chọn. Đường kính, áp suất, hình dạng tuyến và kiểu kết nối tại từng vị trí đều ảnh hưởng đến loại phụ kiện cần sử dụng. Đặc biệt với những mạng có nhiều nhánh hoặc nhiều cấp đường kính, việc bóc tách phụ tùng ngay từ bản vẽ giúp kiểm soát vật tư tốt hơn.

Danh mục phụ kiện HDPE có nhiều cấu hình từ nối thẳng, nối chuyển bậc, cút, tê đến các sản phẩm ren, mặt bích, đầu bịt và đai tạo nhánh. Vì vậy, một tên gọi chung như “phụ kiện HDPE” chưa đủ để đặt hàng; mỗi vị trí cần được xác định bằng đúng loại sản phẩm và kích thước tương ứng.

Khách hàng có thể tham khảo thêm phụ kiện HDPE tại KHCeramics để lựa chọn các cấu hình kết nối phù hợp với đường kính và yêu cầu thực tế của từng công trình.

Thiết kế tuyến trước khi lựa chọn Phụ tùng HDPE

Trước khi lập danh sách phụ tùng, nên xác định hướng đi của tuyến chính, các vị trí thay đổi đường kính, điểm chia nhánh và khu vực kết nối thiết bị. Khi những thông tin này đã rõ, việc lựa chọn loại nối, cút, tê hoặc phụ kiện chuyển tiếp sẽ chính xác hơn.

Đối với tuyến thẳng, nên hạn chế tạo thêm mối nối nếu không cần thiết. Tại điểm đổi hướng, cần lựa chọn đúng phụ kiện theo góc của bản vẽ. Tại điểm chia nhánh, kích thước tuyến chính và nhánh phải được xác định đồng thời để lựa chọn ba chạc cùng cỡ hoặc chuyển bậc phù hợp.

Nếu hệ thống cần kết nối với van, đồng hồ, máy bơm hoặc thiết bị khác, kiểu đầu kết nối của thiết bị cần được kiểm tra trước. Thiết bị ren và thiết bị mặt bích sẽ yêu cầu hai nhóm phụ kiện chuyển tiếp khác nhau.

Cách tiếp cận này giúp giảm tình trạng phải thay đổi phụ kiện ngay tại công trường, đồng thời hạn chế việc ghép nhiều đầu chuyển chỉ vì vật tư ban đầu không đúng cấu hình.

Kiểm tra kích thước thực tế thay vì chỉ dựa vào tên sản phẩm

Một loại phụ tùng có thể được sản xuất theo nhiều kích thước. Ví dụ, cút 90º HDPE trên KHCeramics hiện có nhiều đường kính từ 20mm đến 110mm ở một dòng sản phẩm, trong khi các nhóm phụ kiện HDPE khác có thể mở rộng tới những đường kính lớn hơn. Vì vậy, hình dạng giống nhau không đồng nghĩa với cùng một quy cách.

Đối với phụ kiện chuyển bậc, cần kiểm tra kích thước của cả hai phía. Với ba chạc chuyển bậc, cần phân biệt rõ đường kính tuyến chính và nhánh. Việc đảo nhầm các thông số có thể khiến phụ kiện không phù hợp với vị trí thực tế dù các đường kính riêng lẻ đều xuất hiện trong bảng vật tư.

Phụ kiện ren còn cần thêm thông tin cỡ ren. Một cút hoặc đầu nối cùng DN phía HDPE có thể được kết hợp với nhiều kích thước ren khác nhau. Vì vậy, bảng vật tư nên thể hiện cả DN và cỡ ren thay vì chỉ ghi một trong hai.

Bố trí phụ kiện tại các điểm đổi hướng và chia nhánh

Tại điểm đổi hướng, phụ kiện cần được bố trí sao cho đường ống trước và sau mối nối không bị kéo lệch. Không nên sử dụng lực cơ học để ép một tuyến đang sai vị trí vào cút vì lực đó có thể tiếp tục tác động lên cụm kết nối trong quá trình vận hành.

Tại vị trí chia nhánh, hướng của ba chạc cần được xác định trước khi cố định toàn bộ tuyến. Với ba chạc chuyển bậc, ngoài hướng còn cần kiểm tra đúng kích thước nhánh. Đây là yếu tố quan trọng khi hệ thống có nhiều tuyến phân phối với lưu lượng khác nhau.

Không gian xung quanh phụ kiện cũng cần được tính trước. Một phụ tùng có DN lớn sẽ chiếm nhiều diện tích hơn và có thể ảnh hưởng đến khoảng cách với tường, móng, tuyến cáp hoặc các đường ống kỹ thuật khác.

Kết nối Phụ tùng HDPE với van và thiết bị

Các vị trí kết nối van hoặc thiết bị thường là nơi hệ HDPE phải chuyển sang ren hoặc mặt bích. Vì vậy, cần kiểm tra kiểu đầu nối của thiết bị trước khi lựa chọn phụ kiện chuyển tiếp.

Với thiết bị ren, cần xác định ren trong hay ren ngoài và kích thước tương ứng. Nếu chọn sai kiểu ren, hệ thống sẽ phải bổ sung đầu chuyển, làm cụm kết nối dài hơn và tăng số lượng điểm cần kiểm tra.

Với thiết bị mặt bích, cần xem xét đồng thời đầu nối bằng bích, vành bích, gioăng và bộ bulông. Các thành phần phải tương thích về DN, PN và cấu hình lỗ bulông để có thể lắp thành một cụm hoàn chỉnh.

Thiết bị có khối lượng lớn như van hoặc máy bơm nên có giải pháp đỡ riêng. Không nên để toàn bộ trọng lượng của thiết bị truyền trực tiếp vào phụ tùng hoặc đoạn ống HDPE liền kề.

Độ kín của hệ thống phụ thuộc vào toàn bộ cụm kết nối

Độ kín của mạng HDPE không chỉ phụ thuộc vào bản thân đường ống mà còn liên quan đến từng phụ tùng và cách thi công. Một phụ kiện đúng tiêu chuẩn nhưng được lắp sai hướng, sai kích thước hoặc không đúng quy trình vẫn có thể tạo ra điểm yếu trên hệ thống.

Với phụ kiện ren, bề mặt ren và vật liệu làm kín cần được kiểm tra trước khi lắp. Với mặt bích, gioăng phải nằm đúng tâm và bề mặt tiếp xúc cần sạch. Với đai tạo nhánh, phần làm kín phải được đặt đúng vị trí trên thân ống.

Không nên coi việc siết thật mạnh là phương pháp xử lý mọi vấn đề về độ kín. Nếu cụm kết nối bị lệch, sai gioăng hoặc không tương thích kích thước, tăng lực siết có thể không giải quyết nguyên nhân và còn làm phụ kiện chịu tải không cần thiết.

Giá đỡ và tải trọng tại vị trí Phụ tùng HDPE

Hệ thống đường ống cần được bố trí giá đỡ hoặc nền đặt phù hợp để phụ tùng không phải chịu tải trọng vượt ngoài chức năng kết nối. Điều này đặc biệt quan trọng tại các vị trí có van, cụm mặt bích hoặc thiết bị nặng.

Đường ống đi nổi cần được giữ ổn định và tránh để trọng lượng của một đoạn tuyến dài tập trung lên cút hoặc ba chạc. Với tuyến chôn ngầm, nền đặt và vật liệu lấp quanh ống cần tuân theo yêu cầu thiết kế để hạn chế tải cục bộ lên các vị trí kết nối.

Tại các điểm chuyển hướng, lực phát sinh trong hệ thống áp lực cũng cần được tính trong phương án kỹ thuật của công trình. Việc cố định tuyến không nên được thực hiện theo kinh nghiệm đơn giản nếu hệ thống có DN hoặc áp suất lớn.

Bảo quản Phụ tùng HDPE trước khi thi công

Phụ tùng nên được phân loại theo từng DN và chủng loại trước khi đưa ra công trường. Các chi tiết nhỏ như gioăng, bulông hoặc phụ kiện ren cần được bảo quản riêng để tránh thất lạc và hạn chế bám bẩn vào bề mặt làm kín.

Không nên kéo lê phụ tùng trên bề mặt có vật sắc nhọn hoặc để sản phẩm chịu va đập mạnh trong quá trình vận chuyển. Trước khi lắp cần kiểm tra lại tình trạng bề mặt, đặc biệt tại vùng kết nối.

Với phụ kiện mặt bích, vành bích thép cần được bảo quản phù hợp để hạn chế ảnh hưởng của môi trường trước khi lắp. Gioăng nên được giữ sạch, không để biến dạng hoặc tiếp xúc với các vật có thể làm hỏng bề mặt làm kín.

Kiểm tra hệ thống trước khi lấp đất hoặc che kín

Sau khi hoàn thiện lắp đặt, nên kiểm tra từng vị trí phụ tùng theo bảng vật tư và bản vẽ. Các điểm chuyển bậc phải đúng kích thước, cút đúng hướng, ba chạc đúng vị trí nhánh và phụ kiện ren hoặc mặt bích phải tương thích với thiết bị.

Hệ thống cần được thử theo yêu cầu nghiệm thu của công trình trước khi lấp đất hoặc che kín. Những vị trí có phụ tùng nên được quan sát trong quá trình kiểm tra để phát hiện rò rỉ, lệch mối nối hoặc biến dạng bất thường.

Nếu phát hiện vấn đề, nên xử lý nguyên nhân tại đúng cụm kết nối thay vì chỉ bổ sung giải pháp tạm thời bên ngoài. Việc sửa chữa khi tuyến còn tiếp cận được luôn thuận lợi hơn sau khi hệ thống đã hoàn thiện. Khách hàng có thể tham khảo thêm các loại phụ kiện HDPE tại KHCeramics để lựa chọn vật tư phù hợp với từng vị trí kết nối, chuyển hướng và phân nhánh trên hệ thống.
