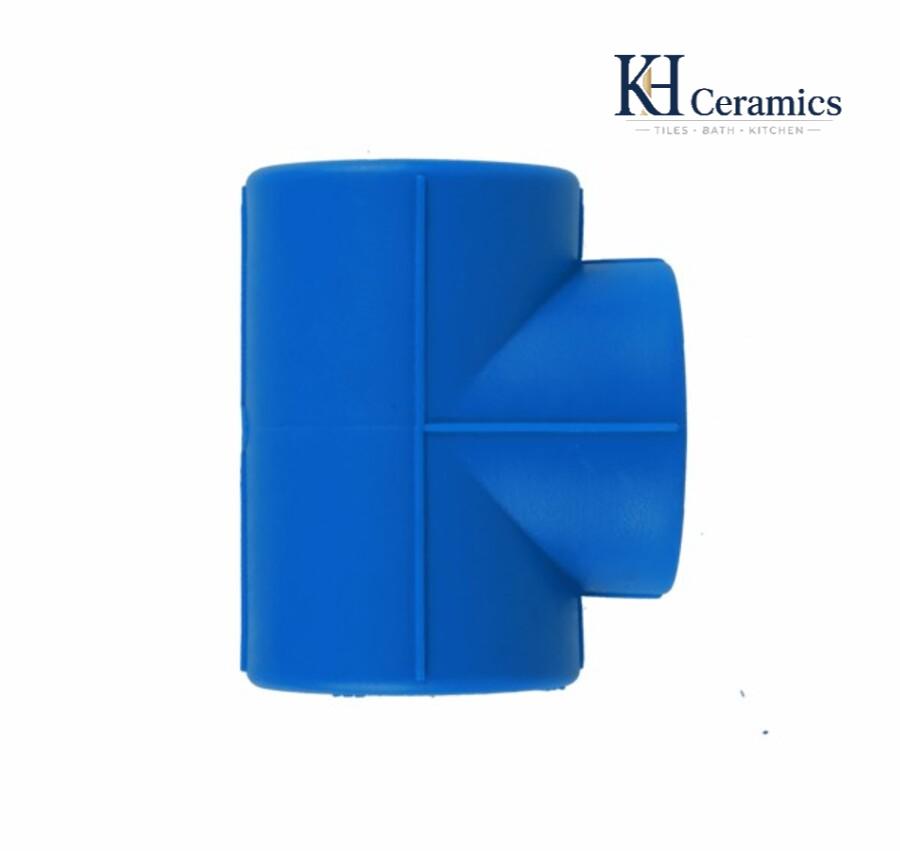

Ba chạc 90°

Ba chạc 90° PP-R UV là phụ kiện dùng để tạo một nhánh vuông góc từ tuyến ống chính trong hệ thống PP-R chống tia cực tím. Với cấu hình ba đầu kết nối, sản phẩm giúp hình thành điểm phân phối đường ống theo dạng chữ T, phù hợp với những vị trí cần tách tuyến theo góc 90° mà không phải ghép thêm nhiều phụ kiện chuyển hướng.

Điểm đáng chú ý của sản phẩm nằm ở khả năng kết hợp đồng bộ với hệ thống PP-R UV. Đây là dòng vật tư được phát triển cho những tuyến có khả năng tiếp xúc với ánh nắng, chẳng hạn khu kỹ thuật ngoài trời, sân thượng, mái công trình hoặc các đoạn đường ống không được che chắn hoàn toàn. Vì vậy, khi xây dựng một hệ PP-R chống UV, không chỉ đường ống mà các vị trí phân nhánh cũng cần được lựa chọn phù hợp với điều kiện sử dụng thực tế.

Ba chạc 90° PP-R UV – Phụ kiện tạo nhánh cho hệ thống chống tia cực tím

Về chức năng, Ba chạc 90° duy trì hai đầu theo hướng của tuyến chính và bố trí đầu còn lại vuông góc để tạo nhánh. Cấu hình này phù hợp với nhiều sơ đồ phân phối nước, đặc biệt tại những vị trí cần đưa một nhánh cấp sang khu vực hoặc thiết bị khác nhưng vẫn tiếp tục duy trì đường ống chính.

Khách hàng có thể tham khảo thêm phụ kiện PP-R tại KHCeramics để lựa chọn Ba chạc 90° và các phụ tùng PP-R UV đồng bộ theo đường kính, cấu hình tuyến và điều kiện lắp đặt.

Thông số kỹ thuật Ba chạc 90° PP-R UV

Thông số của Ba chạc 90° cần được xác định theo đúng quy cách trong danh mục sản phẩm. Đây là ba chạc dạng đều, vì vậy cần phân biệt với Ba chạc 90° chuyển bậc khi tuyến nhánh có đường kính khác tuyến chính. Kích thước cụ thể của phụ kiện thay đổi theo DN và cần được đối chiếu theo catalogue của đúng sản phẩm trước khi đặt hàng hoặc thi công.

Lưu ý: Không nên lấy toàn bộ dải kích thước của ống PP-R UV để mặc định là dải DN của Ba chạc 90°. Mỗi loại phụ kiện có danh mục quy cách riêng; khi cần thông số kích thước chính xác nên đối chiếu catalogue của đúng sản phẩm.

Ba chạc 90° tạo điểm phân nhánh như thế nào?

Cấu tạo chữ T là đặc điểm quan trọng của Ba chạc 90°. Hai đầu nằm trên cùng một hướng tạo thành tuyến chính, trong khi đầu thứ ba được bố trí vuông góc. Nhờ đó, tại một vị trí có thể vừa duy trì tuyến hiện hữu vừa hình thành thêm một nhánh mà không cần sử dụng tổ hợp nhiều cút và nối riêng lẻ.

Trong một mạng cấp nước, cấu hình này có thể được sử dụng khi đường ống chính tiếp tục chạy dọc theo công trình nhưng cần tách thêm một nhánh sang khu vực khác. Tại mái hoặc khu kỹ thuật ngoài trời, ba chạc cũng giúp tạo điểm phân phối rõ ràng giữa các tuyến PP-R UV nếu hướng nhánh 90° phù hợp với bản vẽ.

Do ba đầu hội tụ tại cùng một vị trí, hướng của phụ kiện cần được xác định trước khi hàn. Nếu đầu nhánh bị lệch, việc cố xoay hoặc kéo đường ống sau khi mối hàn đã ổn định có thể tạo lực lên cả cụm. Vì vậy, nên kiểm tra hướng tuyến và khoảng không xung quanh trước khi thực hiện mối nối.

Ba chạc 90° PP-R UV và Ba chạc chuyển bậc khác nhau ra sao?

Một điểm dễ nhầm khi lập bảng vật tư là Ba chạc 90° dạng đều và Ba chạc 90° chuyển bậc. Ba chạc 90° dạng đều phù hợp với vị trí mà các đầu kết nối sử dụng cùng quy cách đường kính tương ứng, trong khi loại chuyển bậc được thiết kế cho cấu hình có sự thay đổi DN giữa tuyến chính và nhánh.

Nếu bản vẽ yêu cầu nhánh nhỏ hơn tuyến chính, sử dụng trực tiếp ba chạc chuyển bậc phù hợp có thể giúp cụm kết nối gọn hơn so với phương án dùng ba chạc đều rồi lắp thêm một nối giảm. Ngược lại, nếu cả ba đầu cùng kích thước thì việc bổ sung bước chuyển bậc là không cần thiết.

Vì vậy, khi đặt hàng không nên chỉ ghi “Ba chạc 90° PP-R”. Cần kiểm tra DN của tuyến chính và nhánh trước. Nếu là loại chuyển bậc, các kích thước liên quan phải được thể hiện đầy đủ để tránh nhầm quy cách.

Ứng dụng Ba chạc 90° trong hệ thống PP-R chống UV

Ba chạc 90° có thể được bố trí tại những điểm cần phân phối đường ống theo hai hướng, chẳng hạn tuyến cấp nước trên mái, khu kỹ thuật, hệ thống cấp cho nhiều khu vực hoặc các đoạn PP-R có nhánh đi vuông góc với tuyến chính.

Đối với khu vực có ánh nắng trực tiếp, hệ PP-R chống UV mang lại lợi thế so với PP-R thông thường nhờ lớp ngoài được thiết kế nhằm hạn chế tác động của tia cực tím. Tuy nhiên, chống UV không đồng nghĩa với việc có thể bỏ qua các yêu cầu về cố định đường ống. Ba chạc và các đoạn ống liên quan vẫn cần được bố trí giá đỡ phù hợp để hạn chế tải trọng hoặc lực kéo truyền trực tiếp lên mối nối.

Nếu nhánh kết nối tới van, thiết bị hoặc một cụm đường ống khác, nên kiểm tra toàn bộ không gian lắp đặt trước khi hàn ba chạc. Việc xác định vị trí ngay từ đầu giúp tránh tình trạng nhánh đúng 90° nhưng lại vướng kết cấu, mái hoặc các tuyến kỹ thuật lân cận.

Cách chọn Ba chạc 90° PP-R UV đúng vị trí sử dụng

Trước tiên cần xác định điểm phân nhánh có thực sự yêu cầu góc 90° hay không. Ba chạc 90° phù hợp với nhánh vuông góc; nếu thiết kế yêu cầu một hướng khác thì nên lựa chọn cấu hình phụ kiện phù hợp thay vì dùng thêm nhiều chi tiết chỉ để điều chỉnh hướng sau ba chạc.

Tiếp theo là đường kính. Với ba chạc đều, DN phải tương thích với các đoạn ống được kết nối. Nếu tuyến nhánh khác đường kính, cần kiểm tra loại chuyển bậc tương ứng thay vì cố kết hợp hai kích thước không phù hợp.

Đối với tuyến ngoài trời, cần xem xét đồng thời điều kiện tiếp xúc ánh nắng, khoảng cách giá đỡ và vị trí của phụ kiện. PP-R UV giúp giải quyết yếu tố tia cực tím, nhưng độ ổn định của hệ thống còn phụ thuộc vào phương án bố trí và thi công cơ học của toàn tuyến.

Trước khi hàn, nên thử bố trí Ba chạc 90° tại vị trí dự kiến và đánh dấu hướng của nhánh. Sau khi gia nhiệt, các đầu PP-R cần được ghép đúng trục và hạn chế xoay chỉnh. Việc chuẩn bị hướng trước đặc biệt hữu ích tại những tuyến đã có vị trí đầu và cuối cố định.

Khách hàng có thể tham khảo thêm các loại phụ kiện PP-R tại KHCeramics để lựa chọn Ba chạc 90°, ba chạc chuyển bậc và các phụ tùng PP-R UV phù hợp với từng cấu hình đường ống.

Kết hợp khả năng tạo nhánh vuông góc với đặc tính của hệ PP-R chống UV, Ba chạc 90° là giải pháp phù hợp cho những điểm phân tuyến cần cấu hình chữ T, đặc biệt tại các hệ thống có đoạn lắp ngoài trời. Xác định đúng DN, hướng nhánh và điều kiện bố trí sẽ giúp phụ kiện kết nối đồng bộ hơn với toàn bộ tuyến.

Lựa chọn phụ tùng PP-R UV đồng bộ với hệ thống đường ống

Đối với hệ thống PP-R lắp đặt tại khu vực có khả năng tiếp xúc với ánh nắng, việc lựa chọn vật tư không nên dừng lại ở đường ống. Các vị trí nối tuyến, chuyển hướng, chia nhánh hoặc kết nối thiết bị cũng cần sử dụng phụ tùng phù hợp với cấu hình và điều kiện làm việc của toàn hệ thống.

Danh mục phụ tùng PP-R chống UV có nhiều cấu hình khác nhau. Nối thẳng được sử dụng khi cần tiếp tục tuyến; nối chuyển bậc phù hợp với vị trí thay đổi đường kính; nối góc xử lý hướng đi của đường ống; ba chạc tạo tuyến nhánh, trong khi các sản phẩm ren trong hoặc ren ngoài giúp chuyển tiếp từ PP-R sang thiết bị có kết nối ren. Vì mỗi phụ kiện đảm nhiệm một chức năng riêng, cách bóc vật tư hiệu quả nhất vẫn là đi theo từng vị trí trên bản vẽ.

Một điểm cần chú ý là không nên mặc định phụ kiện có hình dáng tương tự sẽ thay thế trực tiếp cho nhau. Nối thẳng và nối chuyển bậc khác nhau về kích thước hai đầu; phụ kiện ren trong và ren ngoài khác nhau về kiểu kết nối; ba chạc đều và ba chạc chuyển bậc cũng phục vụ những cấu hình đường kính khác nhau. Khách hàng có thể tham khảo thêm phụ kiện PP-R tại KHCeramics để lựa chọn sản phẩm theo đường kính, kiểu kết nối và vị trí sử dụng trên hệ thống.

Thi công phụ tùng PP-R UV cần chú ý điều gì?

Phần kết nối PP-R của phụ tùng được thi công bằng phương pháp hàn nhiệt theo cấu tạo tương ứng của hệ sản phẩm. Trước khi hàn, cần kiểm tra đường kính, làm sạch vùng tiếp xúc và cắt đầu ống tương đối vuông. Với những phụ kiện có hướng như nối góc hoặc ba chạc, nên xác định và đánh dấu vị trí trước khi gia nhiệt để tránh phải chỉnh lại sau khi mối nối đã ổn định.

Thông số hàn không giống nhau cho mọi đường kính. Thời gian gia nhiệt, thời gian nối và thời gian làm nguội thay đổi theo DN, vì vậy người thi công cần sử dụng thông số tương ứng thay vì áp dụng một thao tác cố định cho toàn bộ hệ thống.

Sau khi gia nhiệt, ống và phụ kiện cần được ghép đúng trục, đúng chiều sâu và hạn chế xoay mạnh. Gia nhiệt thiếu có thể ảnh hưởng đến khả năng liên kết, trong khi gia nhiệt quá mức có thể làm biến dạng vùng đầu nối hoặc đẩy vật liệu vào phía trong, làm giảm tiết diện dòng chảy tại vị trí hàn.

Riêng với phụ kiện tích hợp ren, cần kiểm tra thêm kích thước và loại ren trước khi lắp thiết bị. Không nên dùng lực siết quá lớn để xử lý một đầu ren không tương thích. Các thiết bị có trọng lượng đáng kể cũng cần được cố định phù hợp thay vì để toàn bộ tải trọng truyền trực tiếp lên phụ kiện.

Bố trí phụ tùng PP-R UV tại khu vực ngoài trời

Ưu điểm đáng chú ý của hệ PP-R chống UV là lớp ngoài được thiết kế để hạn chế tác động của tia cực tím lên vật liệu. Điều này đặc biệt có ý nghĩa tại mái nhà, khu kỹ thuật ngoài trời hoặc những đoạn đường ống có khả năng tiếp xúc trực tiếp với ánh nắng.

Tuy nhiên, khả năng chống UV không có nghĩa hệ thống có thể bỏ qua các yêu cầu bố trí cơ học. Đường ống ngoài trời vẫn cần giá đỡ phù hợp, khoảng cách cố định hợp lý và phương án xử lý tại những vị trí thay đổi hướng hoặc kết nối thiết bị. Sự thay đổi nhiệt độ môi trường cũng cần được tính đến trong thiết kế và thi công tuyến.

Khi một tuyến PP-R UV đi từ ngoài trời vào trong nhà, nên xác định rõ vị trí chuyển tiếp và các phụ kiện liên quan ngay trên bản vẽ. Việc sử dụng quá nhiều đoạn chuyển đổi hoặc bố trí nhiều phụ kiện sát nhau có thể làm hệ thống phức tạp hơn mà không tạo thêm lợi ích sử dụng.

Van, zắc co và những phụ kiện có khả năng cần thao tác trong tương lai nên được đặt tại vị trí dễ tiếp cận. Khả năng chống nắng của vật liệu không thay thế cho yêu cầu bảo trì; một phụ kiện được lắp ở vị trí quá kín hoặc khó thao tác vẫn gây bất tiện khi hệ thống cần kiểm tra.

Kiểm tra hệ thống PP-R UV trước khi đưa vào sử dụng

Sau khi hoàn thành các mối nối, cần kiểm tra toàn bộ tuyến trước khi đưa hệ thống vào vận hành. Ngoài chất lượng vùng hàn, nên quan sát hướng của nối góc, ba chạc, vị trí chuyển bậc và các điểm kết nối ren để bảo đảm phụ kiện đã được lắp đúng cấu hình.

Những đoạn có van hoặc zắc co cần được thử thao tác để kiểm tra khoảng không đóng mở và tháo lắp. Nếu phụ kiện bị vướng tường, mái, giá đỡ hoặc các hệ thống kỹ thuật khác, nên xử lý trước khi hoàn thiện cố định tuyến.

Hệ thống sau đó cần được thử theo yêu cầu kỹ thuật của công trình. Nếu xuất hiện bất thường tại một mối nối, nên xác định nguyên nhân cụ thể thay vì chỉ xử lý bề mặt bên ngoài. Những mối hàn không đạt yêu cầu cần được xử lý theo phương án phù hợp trước khi tuyến được đưa vào sử dụng lâu dài.

Một hệ PP-R chống UV đạt hiệu quả không chỉ phụ thuộc vào lớp bảo vệ ngoài mà còn cần sự đồng bộ giữa ống, phụ kiện, mối nối và phương án cố định. Lựa chọn đúng sản phẩm tại từng vị trí giúp tuyến gọn hơn, dễ kiểm soát và hạn chế những mối chuyển đổi không cần thiết.

Kinh nghiệm chọn mua phụ tùng PP-R UV cho công trình

Khi đặt mua phụ tùng PP-R UV, khách hàng nên bắt đầu từ bảng vật tư thay vì chỉ thống kê số lượng theo tên gọi chung. Mỗi sản phẩm cần được xác định bằng loại phụ kiện, đường kính và cấu hình kết nối. Với nối chuyển bậc hoặc ba chạc chuyển bậc, cần ghi đầy đủ các kích thước; với phụ kiện ren phải bổ sung loại ren trong hoặc ren ngoài cùng quy cách ren tương ứng.

Đối với công trình sử dụng đường ống PP-R chống UV ngoài trời, nên kiểm tra sự đồng bộ giữa đường ống và phụ kiện ngay từ đầu. Mục tiêu không chỉ là ghép vừa kích thước mà còn tạo thành một hệ vật tư phù hợp với điều kiện tiếp xúc ánh nắng và yêu cầu vận hành của tuyến.

Nếu bảng vật tư có nhiều sản phẩm, nên chia theo từng khu vực hoặc tuyến trước khi tổng hợp. Cách làm này giúp phát hiện những vị trí dễ nhầm như nối góc ren trong – ren ngoài, nối thẳng – nối chuyển bậc hoặc ba chạc đều – ba chạc chuyển bậc trước khi đơn hàng được chốt.

Khách hàng có thể tham khảo danh mục phụ kiện PP-R tại KHCeramics để lựa chọn các sản phẩm phù hợp với hệ thống PP-R UV và nhu cầu thực tế của công trình.

Giá phụ tùng PP-R UV phụ thuộc vào những yếu tố nào?

Giá phụ tùng thay đổi theo loại sản phẩm, đường kính, cấu tạo và quy cách kết nối. Nối thẳng có kết cấu khác nối góc, ba chạc, zắc co hoặc van; các phiên bản tích hợp ren cũng cần được xác định riêng theo kích thước và kiểu ren.

Đối với sản phẩm chuyển bậc, tổ hợp kích thước là yếu tố không thể bỏ qua. Hai phụ kiện cùng mang tên nối chuyển bậc nhưng khác cặp DN là hai quy cách riêng. Vì vậy, việc so sánh giá chỉ có ý nghĩa khi các sản phẩm được đối chiếu trên cùng cấu hình.

Số lượng đặt mua, cơ cấu của toàn bộ đơn hàng và địa điểm giao hàng cũng ảnh hưởng đến phương án cung cấp. Với dự án sử dụng đồng thời ống PP-R UV và nhiều phụ kiện, gửi toàn bộ bảng khối lượng thường giúp việc kiểm tra vật tư và báo giá chính xác hơn so với hỏi giá từng sản phẩm rời.

Câu hỏi thường gặp về phụ tùng PP-R chống UV

Phụ tùng PP-R UV khác phụ tùng PP-R thông thường ở điểm nào?

Điểm nổi bật của dòng chống UV là lớp ngoài được thiết kế để hạn chế tác động của tia cực tím và quá trình lão hóa khi sản phẩm tiếp xúc với ánh nắng. Đây là lợi thế đối với các tuyến có phần ống và phụ kiện bố trí ngoài trời.

Phụ tùng PP-R UV có dùng cho nước nóng không?

Theo thông tin của Nhựa Tiền Phong, lớp trong của hệ PP-R chống UV có khả năng chịu nhiệt tới 95°C. Việc lựa chọn thực tế vẫn cần căn cứ vào nhiệt độ, áp suất và điều kiện thiết kế của hệ thống.

Phụ tùng PP-R UV có những loại nào?

Danh mục có thể gồm nối thẳng, nối chuyển bậc, nối góc, phụ kiện ren trong – ren ngoài, ba chạc, đầu bịt, van, zắc co, ống tránh và các cấu hình khác tùy danh mục sản phẩm của nhà sản xuất.

Phụ tùng PP-R UV kết nối với đường ống bằng cách nào?

Các đầu PP-R tương thích được kết nối bằng phương pháp hàn nhiệt. Đối với sản phẩm tích hợp ren, phần còn lại được kết nối với thiết bị hoặc phụ kiện ren tương ứng theo cấu tạo của sản phẩm.

Có thể sử dụng cùng một thời gian hàn cho mọi kích thước không?

Không. Thông số hàn thay đổi theo đường kính. Cần sử dụng thời gian gia nhiệt, nối, giữ và làm nguội phù hợp với DN thay vì áp dụng một thông số duy nhất cho toàn bộ phụ kiện.

Khi mua phụ kiện PP-R UV cần cung cấp thông tin gì?

Nên cung cấp tên sản phẩm, DN, kiểu ren nếu có, các kích thước chuyển bậc, số lượng và yêu cầu của hệ thống. Với đơn hàng công trình, bảng BOQ hoặc bản vẽ giúp việc đối chiếu thuận tiện hơn.

Phụ kiện PP-R UV có cần sơn hoặc bọc chống nắng không?

Dòng PP-R chống UV được thiết kế với lớp ngoài chống tia cực tím nhằm hạn chế lão hóa do ánh nắng, do đó có lợi thế so với PP-R thông thường trong các vị trí phù hợp. Tuy nhiên, hệ thống vẫn cần được lắp đặt và bảo vệ cơ học theo yêu cầu thực tế của công trình.

Giá phụ tùng PP-R UV bao nhiêu?

Giá phụ thuộc vào chủng loại, đường kính, cấu hình, kiểu ren, số lượng và thời điểm đặt hàng. Cần xác định đúng quy cách sản phẩm trước khi lập báo giá.

KHceramic cung cấp phụ tùng PP-R UV đồng bộ theo hệ thống

Phụ tùng PP-R UV đáp ứng nhiều vị trí khác nhau trên tuyến, từ nối thẳng, chuyển hướng và chia nhánh đến chuyển cỡ, kết nối ren hoặc kiểm soát dòng nước. Với những hệ thống có đoạn lắp ngoài trời, lựa chọn vật tư chống UV đồng bộ giúp hạn chế việc phải sử dụng các giải pháp bảo vệ bổ sung như đối với PP-R thông thường.

Đối với dự án có nhiều quy cách, khách hàng nên gửi bảng vật tư để kiểm tra đồng thời đường kính, loại phụ kiện và số lượng. Những sản phẩm chuyển bậc hoặc tích hợp ren cần được ghi đầy đủ thông số để hạn chế nhầm lẫn trong quá trình chuẩn bị hàng. Khách hàng có thể xem thêm các loại phụ kiện PP-R tại KHCeramics hoặc liên hệ trực tiếp để được hỗ trợ lựa chọn sản phẩm phù hợp với từng hạng mục.
