Nối góc 90º ren ngoài

Nối góc 90º ren ngoài là phụ kiện HDPE được sử dụng tại những vị trí cần đồng thời đổi hướng đường ống theo góc 90º và chuyển từ hệ HDPE sang kết nối ren ngoài. Nhờ kết hợp hai chức năng trong cùng một chi tiết, Nối góc 90º ren ngoài giúp tạo điểm chuyển hướng gọn, phù hợp để kết nối với van, thiết bị hoặc phụ kiện có ren trong tương thích.

Khác với nối góc 90º HDPE thuần nhựa, Nối góc 90º ren ngoài có một phía dùng để kết nối với hệ đường ống HDPE và một phía tạo đầu ren ngoài. Cấu hình này giúp Nối góc 90º ren ngoài HDPE giảm số lượng phụ kiện trung gian tại những vị trí vừa cần đổi hướng vừa cần chuyển sang kết nối ren.

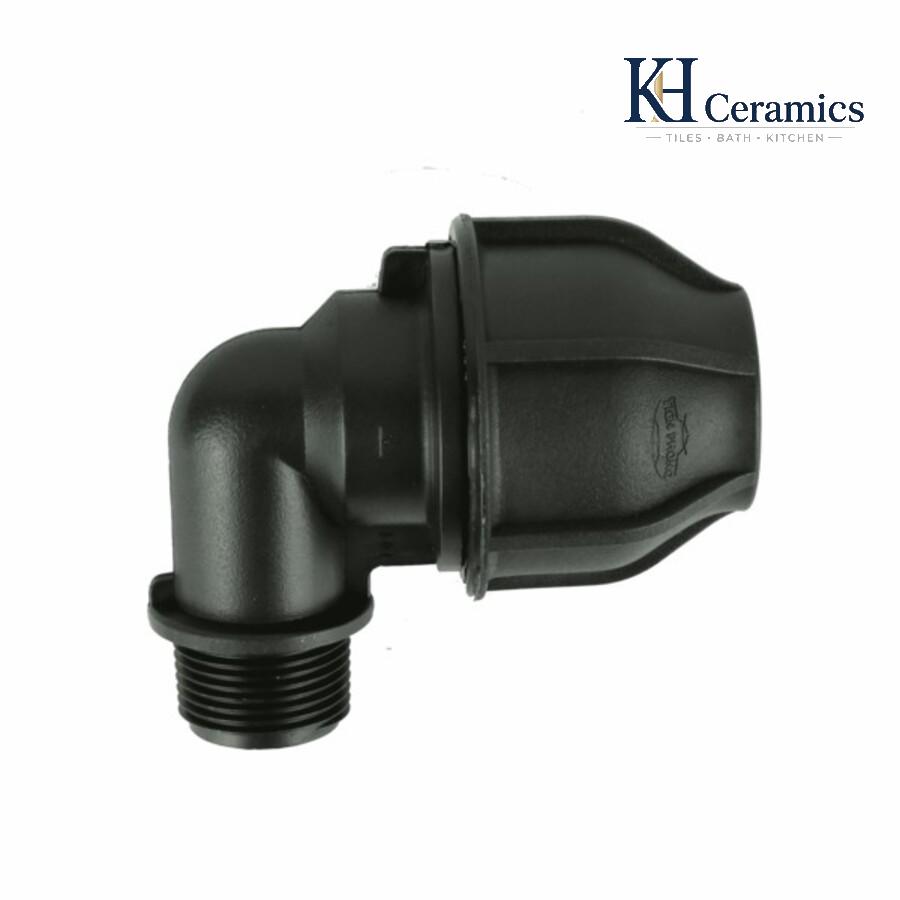

Nối góc 90º ren ngoài

Khi lựa chọn Nối góc 90º ren ngoài, cần xác định đồng thời đường kính phía HDPE và kích thước ren ngoài. Đây là hai thông số quan trọng vì cùng một loại Nối góc 90º ren ngoài HDPE có thể được sản xuất với nhiều tổ hợp kích thước khác nhau để phù hợp với từng đường ống và thiết bị.

Phía HDPE của Nối góc 90º ren ngoài được thiết kế để kết nối với đường ống hoặc phụ kiện tương thích theo cấu tạo của hệ sản phẩm, trong khi đầu ren ngoài được sử dụng để ghép với chi tiết có ren trong. Việc tích hợp hai kiểu liên kết giúp Nối góc 90º ren ngoài HDPE tạo điểm chuyển tiếp trực tiếp mà vẫn giữ góc đổi hướng 90º. Khách hàng có thể tham khảo thêm các loại phụ kiện HDPE tại KHCeramics để lựa chọn Nối góc 90º ren ngoài, đường ống và các phụ kiện đồng bộ theo đường kính, kích thước ren và yêu cầu thực tế của từng công trình.

Đặc điểm kỹ thuật của Nối góc 90º ren ngoài HDPE

Nối góc 90º ren ngoài thuộc nhóm phụ tùng HDPE có cấu hình chuyển hướng kết hợp chuyển đổi kiểu kết nối. Phần thân của Nối góc 90º ren ngoài HDPE tạo góc gần vuông giữa hai phía, giúp đường ống thay đổi phương tại đúng vị trí cần thiết.

Thông số cần quan tâm của Nối góc 90º ren ngoài gồm đường kính phía HDPE, kích thước ren ngoài, kiểu kết nối của đầu HDPE và điều kiện áp suất làm việc của sản phẩm. Không nên chỉ dựa vào một thông số DN để xác định Nối góc 90º ren ngoài HDPE vì phần ren cũng là yếu tố quyết định khả năng tương thích với thiết bị.

Kích thước tổng thể của Nối góc 90º ren ngoài như chiều dài hai nhánh, khoảng cách tâm, chiều cao vùng ren và chiều sâu kết nối có thể thay đổi theo từng quy cách. Với vị trí lắp trong hố kỹ thuật, hộp kỹ thuật hoặc không gian hạn chế, nên kiểm tra kích thước thực tế của Nối góc 90º ren ngoài HDPE trước khi thi công.

Cần phân biệt Nối góc 90º ren ngoài với nối góc 90º ren trong, nối góc thuần HDPE và nối thẳng ren ngoài. Mặc dù đều tham gia kết nối hệ thống, Nối góc 90º ren ngoài HDPE có đặc trưng riêng là vừa đổi hướng 90º vừa tạo đầu ren ngoài.

Cấu tạo và chức năng của Nối góc 90º ren ngoài

Cấu tạo của Nối góc 90º ren ngoài gồm phần thân chuyển hướng và hai vùng kết nối khác nhau. Một phía liên kết với hệ HDPE, phía còn lại là đầu ren ngoài để kết nối với chi tiết có ren trong tương thích. Nhờ đó, Nối góc 90º ren ngoài HDPE thực hiện đồng thời chức năng đổi hướng và chuyển kiểu liên kết.

Góc 90º của Nối góc 90º ren ngoài giúp sản phẩm phù hợp tại những vị trí đường ống cần chuyển từ một phương sang phương vuông góc. Đây là điểm khác biệt rõ so với nối thẳng ren ngoài, vốn duy trì hướng của tuyến mà không thực hiện chức năng chuyển hướng.

Phần ren ngoài của Nối góc 90º ren ngoài HDPE tạo điểm kết nối với van, vòi, thiết bị hoặc phụ kiện có ren trong tương ứng. Việc tích hợp sẵn ren ngoài giúp Nối góc 90º ren ngoài giảm nhu cầu sử dụng thêm đầu chuyển riêng trong những cấu hình phù hợp.

Cách lựa chọn Nối góc 90º ren ngoài phù hợp

Để lựa chọn đúng Nối góc 90º ren ngoài, trước tiên cần xác định đường kính của tuyến HDPE tại vị trí lắp. Phía kết nối HDPE của Nối góc 90º ren ngoài HDPE phải tương thích với ống hoặc phụ kiện liên quan để tạo mối nối đúng cấu hình.

Tiếp theo cần kiểm tra kích thước ren trong của thiết bị sẽ kết nối. Đầu ren ngoài của Nối góc 90º ren ngoài phải có quy cách tương ứng; không nên chọn Nối góc 90º ren ngoài HDPE chỉ dựa trên đường kính ống rồi xử lý phần ren bằng các giải pháp ghép tạm không phù hợp.

Hướng của thiết bị cũng cần được xem xét. Nếu thiết bị nằm theo phương vuông góc với tuyến, Nối góc 90º ren ngoài có thể giúp cụm kết nối gọn hơn. Nếu thiết bị nằm cùng phương với đường ống, cấu hình nối thẳng ren ngoài có thể phù hợp hơn so với việc dùng Nối góc 90º ren ngoài HDPE.

Áp suất của hệ thống là yếu tố quan trọng khác. Nối góc 90º ren ngoài phải có khả năng làm việc phù hợp với tuyến HDPE và thiết bị phía sau. Không nên mặc định mọi Nối góc 90º ren ngoài HDPE đều có cùng PN nếu chưa kiểm tra thông số của đúng sản phẩm.

Khách hàng có thể tham khảo thêm hệ thống phụ kiện HDPE tại KHCeramics để lựa chọn Nối góc 90º ren ngoài theo đường kính, kích thước ren và cấu hình lắp đặt của từng hạng mục.

Lưu ý khi lắp đặt Nối góc 90º ren ngoài HDPE

Trước khi lắp Nối góc 90º ren ngoài, cần kiểm tra đúng quy cách của cả phía HDPE và phần ren. Các bề mặt kết nối của Nối góc 90º ren ngoài HDPE phải sạch, không nứt, méo hoặc hư hỏng trước khi đưa vào hệ thống.

Phần HDPE của Nối góc 90º ren ngoài cần được lắp theo đúng phương thức kết nối của sản phẩm, trong khi đầu ren ngoài cần sử dụng giải pháp làm kín phù hợp khi ghép với ren trong. Hai khu vực của Nối góc 90º ren ngoài HDPE sử dụng nguyên lý liên kết khác nhau nên cần được xử lý đúng chức năng.

Không nên siết phần ren của Nối góc 90º ren ngoài bằng lực quá lớn. Việc siết quá mức có thể truyền mô-men xoắn vào thân phụ kiện hoặc vùng chuyển tiếp của Nối góc 90º ren ngoài HDPE và làm tăng tải cơ học không cần thiết.

Do Nối góc 90º ren ngoài có góc cố định, cần căn hướng đầu ren trước khi hoàn thiện kết nối phía HDPE. Nếu hướng lắp sai rồi cố xoay Nối góc 90º ren ngoài HDPE sau khi đã cố định, phụ kiện và đường ống có thể chịu ứng suất không mong muốn.

Nếu Nối góc 90º ren ngoài kết nối với van hoặc thiết bị có trọng lượng lớn, nên bố trí giá đỡ riêng khi cần. Không nên để toàn bộ tải trọng của thiết bị truyền trực tiếp lên Nối góc 90º ren ngoài HDPE trong thời gian dài.

Sau khi lắp Nối góc 90º ren ngoài, cần kiểm tra cả phía HDPE và phần ren trong quá trình thử hệ thống. Nếu xuất hiện rò rỉ tại Nối góc 90º ren ngoài HDPE, cần kiểm tra đúng nguyên nhân từ mối nối, phần làm kín hoặc sai lệch cơ học thay vì chỉ tiếp tục tăng lực siết.

Ứng dụng của Nối góc 90º ren ngoài trong hệ thống HDPE

Nối góc 90º ren ngoài được sử dụng trong nhiều mạng đường ống HDPE cần kết nối với van, thiết bị hoặc phụ kiện có ren trong. Sản phẩm phù hợp tại những vị trí vừa cần đổi hướng 90º vừa cần chuyển sang đầu ren ngoài.

Trong hệ thống cấp nước, Nối góc 90º ren ngoài HDPE có thể được bố trí tại điểm đấu nối với van, vòi hoặc thiết bị theo thiết kế. Cấu hình tích hợp giúp Nối góc 90º ren ngoài tạo cụm chuyển tiếp gọn hơn so với việc lắp riêng một nối góc và một đầu chuyển ren.

Tại các hệ thống tưới hoặc đường ống kỹ thuật, Nối góc 90º ren ngoài có thể được sử dụng khi cần đưa một điểm ren ra theo hướng vuông góc với tuyến chính. Việc lựa chọn đúng Nối góc 90º ren ngoài HDPE giúp hạn chế số lượng phụ kiện trung gian và đơn giản hóa cấu hình kết nối.

Cần phân biệt Nối góc 90º ren ngoài với Nối góc 90º ren trong và Nối thẳng ren ngoài trong bảng vật tư. Việc ghi chính xác Nối góc 90º ren ngoài HDPE giúp hạn chế nhầm kiểu ren hoặc nhầm hình học kết nối khi chuẩn bị hàng.

Với công trình sử dụng nhiều đường kính và nhiều kích thước ren, số lượng Nối góc 90º ren ngoài nên được thống kê riêng theo từng tổ hợp. Không nên gộp tất cả Nối góc 90º ren ngoài HDPE thành một số lượng chung vì mỗi tổ hợp DN – ren tương ứng với một quy cách khác nhau.

Khi đặt hàng, nên ghi rõ Nối góc 90º ren ngoài – đường kính HDPE – kích thước ren ngoài – PN nếu có yêu cầu – số lượng. Cách thể hiện đầy đủ quy cách Nối góc 90º ren ngoài giúp xác định chính xác sản phẩm, hạn chế nhầm hàng và thuận tiện hơn trong quá trình báo giá, giao nhận cũng như thi công hệ thống HDPE.

Giải pháp đồng bộ Phụ tùng HDPE cho hệ thống đường ống

Phụ tùng HDPE là một phần quan trọng trong việc hình thành mạng đường ống hoàn chỉnh, từ những đoạn nối cơ bản đến các vị trí đổi hướng, chia nhánh, chuyển đường kính hoặc kết nối với thiết bị. Một hệ thống được lựa chọn đồng bộ giúp quá trình bố trí tuyến rõ ràng hơn và hạn chế việc phải sử dụng nhiều đầu chuyển phát sinh tại công trường.

Khi thiết kế hệ HDPE, phụ tùng nên được xác định đồng thời với đường ống thay vì chờ tới giai đoạn thi công mới lựa chọn. Đường kính, áp suất, hình dạng tuyến và kiểu kết nối tại từng vị trí đều ảnh hưởng đến loại phụ kiện cần sử dụng. Đặc biệt với những mạng có nhiều nhánh hoặc nhiều cấp đường kính, việc bóc tách phụ tùng ngay từ bản vẽ giúp kiểm soát vật tư tốt hơn.

Danh mục phụ kiện HDPE có nhiều cấu hình từ nối thẳng, nối chuyển bậc, cút, tê đến các sản phẩm ren, mặt bích, đầu bịt và đai tạo nhánh. Vì vậy, một tên gọi chung như “phụ kiện HDPE” chưa đủ để đặt hàng; mỗi vị trí cần được xác định bằng đúng loại sản phẩm và kích thước tương ứng.

Khách hàng có thể tham khảo thêm phụ kiện HDPE tại KHCeramics để lựa chọn các cấu hình kết nối phù hợp với đường kính và yêu cầu thực tế của từng công trình.

Thiết kế tuyến trước khi lựa chọn Phụ tùng HDPE

Trước khi lập danh sách phụ tùng, nên xác định hướng đi của tuyến chính, các vị trí thay đổi đường kính, điểm chia nhánh và khu vực kết nối thiết bị. Khi những thông tin này đã rõ, việc lựa chọn loại nối, cút, tê hoặc phụ kiện chuyển tiếp sẽ chính xác hơn.

Đối với tuyến thẳng, nên hạn chế tạo thêm mối nối nếu không cần thiết. Tại điểm đổi hướng, cần lựa chọn đúng phụ kiện theo góc của bản vẽ. Tại điểm chia nhánh, kích thước tuyến chính và nhánh phải được xác định đồng thời để lựa chọn ba chạc cùng cỡ hoặc chuyển bậc phù hợp.

Nếu hệ thống cần kết nối với van, đồng hồ, máy bơm hoặc thiết bị khác, kiểu đầu kết nối của thiết bị cần được kiểm tra trước. Thiết bị ren và thiết bị mặt bích sẽ yêu cầu hai nhóm phụ kiện chuyển tiếp khác nhau.

Cách tiếp cận này giúp giảm tình trạng phải thay đổi phụ kiện ngay tại công trường, đồng thời hạn chế việc ghép nhiều đầu chuyển chỉ vì vật tư ban đầu không đúng cấu hình.

Kiểm tra kích thước thực tế thay vì chỉ dựa vào tên sản phẩm

Một loại phụ tùng có thể được sản xuất theo nhiều kích thước. Ví dụ, cút 90º HDPE trên KHCeramics hiện có nhiều đường kính từ 20mm đến 110mm ở một dòng sản phẩm, trong khi các nhóm phụ kiện HDPE khác có thể mở rộng tới những đường kính lớn hơn. Vì vậy, hình dạng giống nhau không đồng nghĩa với cùng một quy cách.

Đối với phụ kiện chuyển bậc, cần kiểm tra kích thước của cả hai phía. Với ba chạc chuyển bậc, cần phân biệt rõ đường kính tuyến chính và nhánh. Việc đảo nhầm các thông số có thể khiến phụ kiện không phù hợp với vị trí thực tế dù các đường kính riêng lẻ đều xuất hiện trong bảng vật tư.

Phụ kiện ren còn cần thêm thông tin cỡ ren. Một cút hoặc đầu nối cùng DN phía HDPE có thể được kết hợp với nhiều kích thước ren khác nhau. Vì vậy, bảng vật tư nên thể hiện cả DN và cỡ ren thay vì chỉ ghi một trong hai.

Bố trí phụ kiện tại các điểm đổi hướng và chia nhánh

Tại điểm đổi hướng, phụ kiện cần được bố trí sao cho đường ống trước và sau mối nối không bị kéo lệch. Không nên sử dụng lực cơ học để ép một tuyến đang sai vị trí vào cút vì lực đó có thể tiếp tục tác động lên cụm kết nối trong quá trình vận hành.

Tại vị trí chia nhánh, hướng của ba chạc cần được xác định trước khi cố định toàn bộ tuyến. Với ba chạc chuyển bậc, ngoài hướng còn cần kiểm tra đúng kích thước nhánh. Đây là yếu tố quan trọng khi hệ thống có nhiều tuyến phân phối với lưu lượng khác nhau.

Không gian xung quanh phụ kiện cũng cần được tính trước. Một phụ tùng có DN lớn sẽ chiếm nhiều diện tích hơn và có thể ảnh hưởng đến khoảng cách với tường, móng, tuyến cáp hoặc các đường ống kỹ thuật khác.

Kết nối Phụ tùng HDPE với van và thiết bị

Các vị trí kết nối van hoặc thiết bị thường là nơi hệ HDPE phải chuyển sang ren hoặc mặt bích. Vì vậy, cần kiểm tra kiểu đầu nối của thiết bị trước khi lựa chọn phụ kiện chuyển tiếp.

Với thiết bị ren, cần xác định ren trong hay ren ngoài và kích thước tương ứng. Nếu chọn sai kiểu ren, hệ thống sẽ phải bổ sung đầu chuyển, làm cụm kết nối dài hơn và tăng số lượng điểm cần kiểm tra.

Với thiết bị mặt bích, cần xem xét đồng thời đầu nối bằng bích, vành bích, gioăng và bộ bulông. Các thành phần phải tương thích về DN, PN và cấu hình lỗ bulông để có thể lắp thành một cụm hoàn chỉnh.

Thiết bị có khối lượng lớn như van hoặc máy bơm nên có giải pháp đỡ riêng. Không nên để toàn bộ trọng lượng của thiết bị truyền trực tiếp vào phụ tùng hoặc đoạn ống HDPE liền kề.

Độ kín của hệ thống phụ thuộc vào toàn bộ cụm kết nối

Độ kín của mạng HDPE không chỉ phụ thuộc vào bản thân đường ống mà còn liên quan đến từng phụ tùng và cách thi công. Một phụ kiện đúng tiêu chuẩn nhưng được lắp sai hướng, sai kích thước hoặc không đúng quy trình vẫn có thể tạo ra điểm yếu trên hệ thống.

Với phụ kiện ren, bề mặt ren và vật liệu làm kín cần được kiểm tra trước khi lắp. Với mặt bích, gioăng phải nằm đúng tâm và bề mặt tiếp xúc cần sạch. Với đai tạo nhánh, phần làm kín phải được đặt đúng vị trí trên thân ống.

Không nên coi việc siết thật mạnh là phương pháp xử lý mọi vấn đề về độ kín. Nếu cụm kết nối bị lệch, sai gioăng hoặc không tương thích kích thước, tăng lực siết có thể không giải quyết nguyên nhân và còn làm phụ kiện chịu tải không cần thiết.

Giá đỡ và tải trọng tại vị trí Phụ tùng HDPE

Hệ thống đường ống cần được bố trí giá đỡ hoặc nền đặt phù hợp để phụ tùng không phải chịu tải trọng vượt ngoài chức năng kết nối. Điều này đặc biệt quan trọng tại các vị trí có van, cụm mặt bích hoặc thiết bị nặng.

Đường ống đi nổi cần được giữ ổn định và tránh để trọng lượng của một đoạn tuyến dài tập trung lên cút hoặc ba chạc. Với tuyến chôn ngầm, nền đặt và vật liệu lấp quanh ống cần tuân theo yêu cầu thiết kế để hạn chế tải cục bộ lên các vị trí kết nối.

Tại các điểm chuyển hướng, lực phát sinh trong hệ thống áp lực cũng cần được tính trong phương án kỹ thuật của công trình. Việc cố định tuyến không nên được thực hiện theo kinh nghiệm đơn giản nếu hệ thống có DN hoặc áp suất lớn.

Bảo quản Phụ tùng HDPE trước khi thi công

Phụ tùng nên được phân loại theo từng DN và chủng loại trước khi đưa ra công trường. Các chi tiết nhỏ như gioăng, bulông hoặc phụ kiện ren cần được bảo quản riêng để tránh thất lạc và hạn chế bám bẩn vào bề mặt làm kín.

Không nên kéo lê phụ tùng trên bề mặt có vật sắc nhọn hoặc để sản phẩm chịu va đập mạnh trong quá trình vận chuyển. Trước khi lắp cần kiểm tra lại tình trạng bề mặt, đặc biệt tại vùng kết nối.

Với phụ kiện mặt bích, vành bích thép cần được bảo quản phù hợp để hạn chế ảnh hưởng của môi trường trước khi lắp. Gioăng nên được giữ sạch, không để biến dạng hoặc tiếp xúc với các vật có thể làm hỏng bề mặt làm kín.

Kiểm tra hệ thống trước khi lấp đất hoặc che kín

Sau khi hoàn thiện lắp đặt, nên kiểm tra từng vị trí phụ tùng theo bảng vật tư và bản vẽ. Các điểm chuyển bậc phải đúng kích thước, cút đúng hướng, ba chạc đúng vị trí nhánh và phụ kiện ren hoặc mặt bích phải tương thích với thiết bị.

Hệ thống cần được thử theo yêu cầu nghiệm thu của công trình trước khi lấp đất hoặc che kín. Những vị trí có phụ tùng nên được quan sát trong quá trình kiểm tra để phát hiện rò rỉ, lệch mối nối hoặc biến dạng bất thường.

Nếu phát hiện vấn đề, nên xử lý nguyên nhân tại đúng cụm kết nối thay vì chỉ bổ sung giải pháp tạm thời bên ngoài. Việc sửa chữa khi tuyến còn tiếp cận được luôn thuận lợi hơn sau khi hệ thống đã hoàn thiện.

Khách hàng có thể tham khảo thêm các loại phụ kiện HDPE tại KHCeramics để lựa chọn vật tư phù hợp với từng vị trí kết nối, chuyển hướng và phân nhánh trên hệ thống.

Giải pháp đồng bộ Phụ tùng HDPE cho hệ thống đường ống

Phụ tùng HDPE là một phần quan trọng trong việc hình thành mạng đường ống hoàn chỉnh, từ những đoạn nối cơ bản đến các vị trí đổi hướng, chia nhánh, chuyển đường kính hoặc kết nối với thiết bị. Một hệ thống được lựa chọn đồng bộ giúp quá trình bố trí tuyến rõ ràng hơn và hạn chế việc phải sử dụng nhiều đầu chuyển phát sinh tại công trường.

Khi thiết kế hệ HDPE, phụ tùng nên được xác định đồng thời với đường ống thay vì chờ tới giai đoạn thi công mới lựa chọn. Đường kính, áp suất, hình dạng tuyến và kiểu kết nối tại từng vị trí đều ảnh hưởng đến loại phụ kiện cần sử dụng. Đặc biệt với những mạng có nhiều nhánh hoặc nhiều cấp đường kính, việc bóc tách phụ tùng ngay từ bản vẽ giúp kiểm soát vật tư tốt hơn.

Danh mục phụ kiện HDPE có nhiều cấu hình từ nối thẳng, nối chuyển bậc, cút, tê đến các sản phẩm ren, mặt bích, đầu bịt và đai tạo nhánh. Vì vậy, một tên gọi chung như “phụ kiện HDPE” chưa đủ để đặt hàng; mỗi vị trí cần được xác định bằng đúng loại sản phẩm và kích thước tương ứng.

Khách hàng có thể tham khảo thêm phụ kiện HDPE tại KHCeramics để lựa chọn các cấu hình kết nối phù hợp với đường kính và yêu cầu thực tế của từng công trình.

Thiết kế tuyến trước khi lựa chọn Phụ tùng HDPE

Trước khi lập danh sách phụ tùng, nên xác định hướng đi của tuyến chính, các vị trí thay đổi đường kính, điểm chia nhánh và khu vực kết nối thiết bị. Khi những thông tin này đã rõ, việc lựa chọn loại nối, cút, tê hoặc phụ kiện chuyển tiếp sẽ chính xác hơn.

Đối với tuyến thẳng, nên hạn chế tạo thêm mối nối nếu không cần thiết. Tại điểm đổi hướng, cần lựa chọn đúng phụ kiện theo góc của bản vẽ. Tại điểm chia nhánh, kích thước tuyến chính và nhánh phải được xác định đồng thời để lựa chọn ba chạc cùng cỡ hoặc chuyển bậc phù hợp.

Nếu hệ thống cần kết nối với van, đồng hồ, máy bơm hoặc thiết bị khác, kiểu đầu kết nối của thiết bị cần được kiểm tra trước. Thiết bị ren và thiết bị mặt bích sẽ yêu cầu hai nhóm phụ kiện chuyển tiếp khác nhau.

Cách tiếp cận này giúp giảm tình trạng phải thay đổi phụ kiện ngay tại công trường, đồng thời hạn chế việc ghép nhiều đầu chuyển chỉ vì vật tư ban đầu không đúng cấu hình.

Kiểm tra kích thước thực tế thay vì chỉ dựa vào tên sản phẩm

Một loại phụ tùng có thể được sản xuất theo nhiều kích thước. Ví dụ, cút 90º HDPE trên KHCeramics hiện có nhiều đường kính từ 20mm đến 110mm ở một dòng sản phẩm, trong khi các nhóm phụ kiện HDPE khác có thể mở rộng tới những đường kính lớn hơn. Vì vậy, hình dạng giống nhau không đồng nghĩa với cùng một quy cách.

Đối với phụ kiện chuyển bậc, cần kiểm tra kích thước của cả hai phía. Với ba chạc chuyển bậc, cần phân biệt rõ đường kính tuyến chính và nhánh. Việc đảo nhầm các thông số có thể khiến phụ kiện không phù hợp với vị trí thực tế dù các đường kính riêng lẻ đều xuất hiện trong bảng vật tư.

Phụ kiện ren còn cần thêm thông tin cỡ ren. Một cút hoặc đầu nối cùng DN phía HDPE có thể được kết hợp với nhiều kích thước ren khác nhau. Vì vậy, bảng vật tư nên thể hiện cả DN và cỡ ren thay vì chỉ ghi một trong hai.

Bố trí phụ kiện tại các điểm đổi hướng và chia nhánh

Tại điểm đổi hướng, phụ kiện cần được bố trí sao cho đường ống trước và sau mối nối không bị kéo lệch. Không nên sử dụng lực cơ học để ép một tuyến đang sai vị trí vào cút vì lực đó có thể tiếp tục tác động lên cụm kết nối trong quá trình vận hành.

Tại vị trí chia nhánh, hướng của ba chạc cần được xác định trước khi cố định toàn bộ tuyến. Với ba chạc chuyển bậc, ngoài hướng còn cần kiểm tra đúng kích thước nhánh. Đây là yếu tố quan trọng khi hệ thống có nhiều tuyến phân phối với lưu lượng khác nhau.

Không gian xung quanh phụ kiện cũng cần được tính trước. Một phụ tùng có DN lớn sẽ chiếm nhiều diện tích hơn và có thể ảnh hưởng đến khoảng cách với tường, móng, tuyến cáp hoặc các đường ống kỹ thuật khác.

Kết nối Phụ tùng HDPE với van và thiết bị

Các vị trí kết nối van hoặc thiết bị thường là nơi hệ HDPE phải chuyển sang ren hoặc mặt bích. Vì vậy, cần kiểm tra kiểu đầu nối của thiết bị trước khi lựa chọn phụ kiện chuyển tiếp.

Với thiết bị ren, cần xác định ren trong hay ren ngoài và kích thước tương ứng. Nếu chọn sai kiểu ren, hệ thống sẽ phải bổ sung đầu chuyển, làm cụm kết nối dài hơn và tăng số lượng điểm cần kiểm tra.

Với thiết bị mặt bích, cần xem xét đồng thời đầu nối bằng bích, vành bích, gioăng và bộ bulông. Các thành phần phải tương thích về DN, PN và cấu hình lỗ bulông để có thể lắp thành một cụm hoàn chỉnh.

Thiết bị có khối lượng lớn như van hoặc máy bơm nên có giải pháp đỡ riêng. Không nên để toàn bộ trọng lượng của thiết bị truyền trực tiếp vào phụ tùng hoặc đoạn ống HDPE liền kề.

Độ kín của hệ thống phụ thuộc vào toàn bộ cụm kết nối

Độ kín của mạng HDPE không chỉ phụ thuộc vào bản thân đường ống mà còn liên quan đến từng phụ tùng và cách thi công. Một phụ kiện đúng tiêu chuẩn nhưng được lắp sai hướng, sai kích thước hoặc không đúng quy trình vẫn có thể tạo ra điểm yếu trên hệ thống.

Với phụ kiện ren, bề mặt ren và vật liệu làm kín cần được kiểm tra trước khi lắp. Với mặt bích, gioăng phải nằm đúng tâm và bề mặt tiếp xúc cần sạch. Với đai tạo nhánh, phần làm kín phải được đặt đúng vị trí trên thân ống.

Không nên coi việc siết thật mạnh là phương pháp xử lý mọi vấn đề về độ kín. Nếu cụm kết nối bị lệch, sai gioăng hoặc không tương thích kích thước, tăng lực siết có thể không giải quyết nguyên nhân và còn làm phụ kiện chịu tải không cần thiết.

Giá đỡ và tải trọng tại vị trí Phụ tùng HDPE

Hệ thống đường ống cần được bố trí giá đỡ hoặc nền đặt phù hợp để phụ tùng không phải chịu tải trọng vượt ngoài chức năng kết nối. Điều này đặc biệt quan trọng tại các vị trí có van, cụm mặt bích hoặc thiết bị nặng.

Đường ống đi nổi cần được giữ ổn định và tránh để trọng lượng của một đoạn tuyến dài tập trung lên cút hoặc ba chạc. Với tuyến chôn ngầm, nền đặt và vật liệu lấp quanh ống cần tuân theo yêu cầu thiết kế để hạn chế tải cục bộ lên các vị trí kết nối.

Tại các điểm chuyển hướng, lực phát sinh trong hệ thống áp lực cũng cần được tính trong phương án kỹ thuật của công trình. Việc cố định tuyến không nên được thực hiện theo kinh nghiệm đơn giản nếu hệ thống có DN hoặc áp suất lớn.

Bảo quản Phụ tùng HDPE trước khi thi công

Phụ tùng nên được phân loại theo từng DN và chủng loại trước khi đưa ra công trường. Các chi tiết nhỏ như gioăng, bulông hoặc phụ kiện ren cần được bảo quản riêng để tránh thất lạc và hạn chế bám bẩn vào bề mặt làm kín.

Không nên kéo lê phụ tùng trên bề mặt có vật sắc nhọn hoặc để sản phẩm chịu va đập mạnh trong quá trình vận chuyển. Trước khi lắp cần kiểm tra lại tình trạng bề mặt, đặc biệt tại vùng kết nối.

Với phụ kiện mặt bích, vành bích thép cần được bảo quản phù hợp để hạn chế ảnh hưởng của môi trường trước khi lắp. Gioăng nên được giữ sạch, không để biến dạng hoặc tiếp xúc với các vật có thể làm hỏng bề mặt làm kín.

Kiểm tra hệ thống trước khi lấp đất hoặc che kín

Sau khi hoàn thiện lắp đặt, nên kiểm tra từng vị trí phụ tùng theo bảng vật tư và bản vẽ. Các điểm chuyển bậc phải đúng kích thước, cút đúng hướng, ba chạc đúng vị trí nhánh và phụ kiện ren hoặc mặt bích phải tương thích với thiết bị.

Hệ thống cần được thử theo yêu cầu nghiệm thu của công trình trước khi lấp đất hoặc che kín. Những vị trí có phụ tùng nên được quan sát trong quá trình kiểm tra để phát hiện rò rỉ, lệch mối nối hoặc biến dạng bất thường.

Nếu phát hiện vấn đề, nên xử lý nguyên nhân tại đúng cụm kết nối thay vì chỉ bổ sung giải pháp tạm thời bên ngoài. Việc sửa chữa khi tuyến còn tiếp cận được luôn thuận lợi hơn sau khi hệ thống đã hoàn thiện. Khách hàng có thể tham khảo thêm các loại phụ kiện HDPE tại KHCeramics để lựa chọn vật tư phù hợp với từng vị trí kết nối, chuyển hướng và phân nhánh trên hệ thống.
