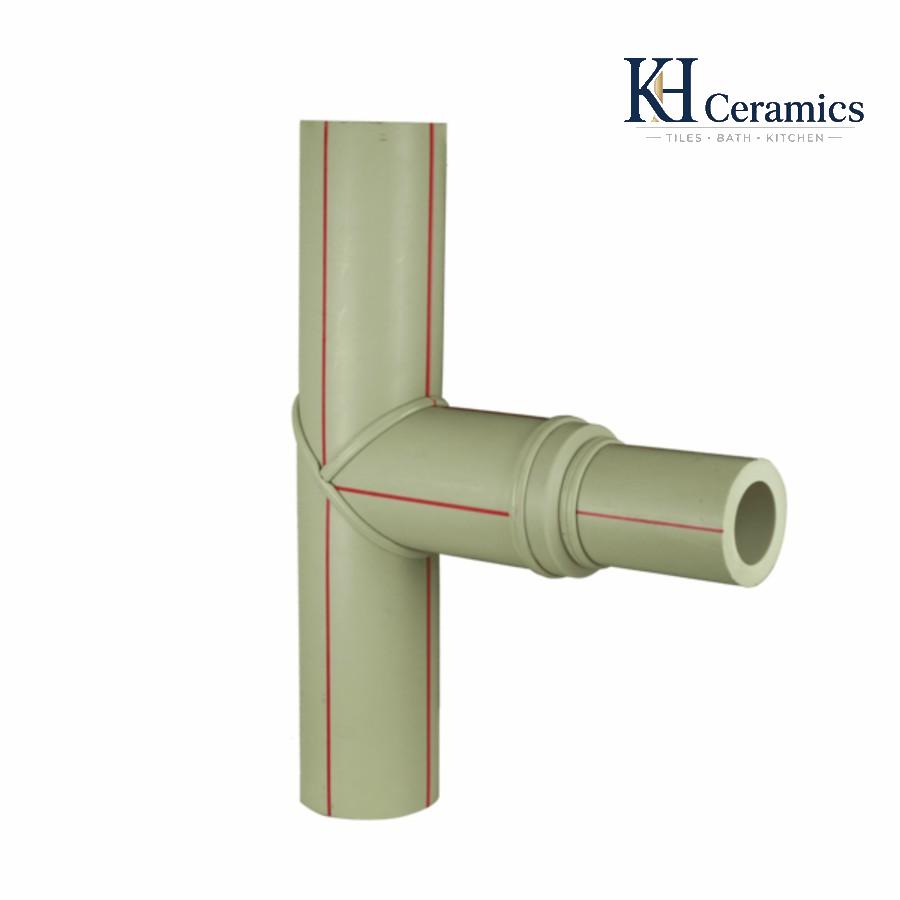

Ba chạc 90° chuyển bậc hàn (dn 1⁄2 DN)

Ba chạc 90° chuyển bậc hàn là phụ kiện PP-R được sử dụng để tạo một nhánh khoảng 90° từ tuyến chính đồng thời thay đổi đường kính giữa tuyến chính và nhánh. Nhờ kết hợp chức năng chia nhánh và chuyển bậc trong cùng một chi tiết, Ba chạc 90° chuyển bậc hàn giúp giảm số lượng phụ kiện trung gian tại những vị trí cần phân phối nước sang một tuyến có kích thước khác.

Sản phẩm thuộc nhóm phụ tùng hàn PP-R, được chế tạo theo nhiều tổ hợp DN – dn để phù hợp với từng cấu hình đường ống. Tùy thiết kế, Ba chạc 90° chuyển bậc hàn có thể được sử dụng trên các tuyến cấp nước nóng, nước lạnh hoặc mạng PP-R có yêu cầu đường kính và cấp áp suất khác nhau.

Ba chạc 90° chuyển bậc hàn – Phụ kiện PP-R chia nhánh và chuyển đường kính

Ba chạc 90° chuyển bậc hàn có cấu tạo gồm hai đầu tuyến chính và một nhánh tạo góc khoảng 90°. Điểm khác biệt so với ba chạc 90° hàn cùng cỡ nằm ở việc đường kính nhánh dn khác với đường kính tuyến chính DN, giúp sản phẩm thực hiện đồng thời hai nhiệm vụ: chia nhánh và chuyển kích thước.

Trong hệ thống PP-R, Ba chạc 90° chuyển bậc hàn thường được lựa chọn khi tuyến chính cần phân phối nước sang một nhánh có đường kính nhỏ hơn hoặc khác kích thước. Việc tích hợp chuyển bậc ngay tại thân ba chạc giúp cụm đường ống gọn hơn so với phương án sử dụng ba chạc cùng cỡ rồi lắp thêm nối giảm ở phía nhánh.

Khi lựa chọn Ba chạc 90° chuyển bậc hàn PP-R, cần xác định đầy đủ DN của tuyến chính, dn của nhánh, cấp PN và kích thước lắp đặt. Không nên chỉ ghi một đường kính khi đặt hàng vì cùng một DN tuyến chính có thể có nhiều cấu hình nhánh khác nhau. Khách hàng có thể tham khảo thêm phụ kiện PPR tại KHCeramics để lựa chọn Ba chạc 90° chuyển bậc hàn, ba chạc 90° hàn, ba chạc 60° hàn, nối góc hàn, nối chuyển bậc hàn và các phụ tùng phù hợp với từng tuyến.

Thông số kỹ thuật Ba chạc 90° chuyển bậc hàn

Ba chạc 90° chuyển bậc hàn có nhiều tổ hợp kích thước tùy đường kính tuyến chính, đường kính nhánh và cấp áp suất. Khi đặt Ba chạc 90° chuyển bậc hàn PP-R, cần đối chiếu đúng DN, dn, PN, kích thước Z, Z1 và cấu hình thực tế của hệ thống.

Thông số kỹ thuật	Quy cách / Giá trị tham khảo
Tên sản phẩm	Ba chạc 90° chuyển bậc hàn
Tên gọi tham khảo	Ba chạc 90° chuyển bậc hàn PP-R
Nhóm sản phẩm	Phụ tùng hàn PP-R
Loại phụ kiện	Ba chạc chia nhánh chuyển bậc
Vật liệu	PP-R (Polypropylene Random Copolymer) theo hệ sản phẩm tương ứng
Chức năng chính	Tạo nhánh 90° và thay đổi đường kính giữa tuyến chính với nhánh
Góc nhánh	Khoảng 90°
Số đầu kết nối	3 đầu
Ký hiệu tuyến chính	DN
Ký hiệu nhánh	dn
Đường kính tuyến chính	Nhiều DN tùy danh mục Ba chạc 90° chuyển bậc hàn
Đường kính nhánh	Thay đổi theo từng tổ hợp DN × dn
Tổ hợp kích thước	Xác định theo DN tuyến chính và dn nhánh
Cấu hình chuyển bậc	Nhánh khác đường kính so với tuyến chính
Kiểu kết nối	Kết nối hàn theo cấu tạo của phụ tùng PP-R
Tiêu chuẩn tham khảo	DIN 16962 hoặc tiêu chuẩn được nhà sản xuất công bố
Cấp áp suất PN	Có thể thay đổi theo DN và quy cách; cần đối chiếu catalogue
Kích thước Z	Phụ thuộc DN và cấu tạo của từng Ba chạc 90° chuyển bậc hàn
Kích thước Z1	Phụ thuộc dn nhánh và cấu hình sản phẩm
Kích thước tổng thể	Thay đổi theo tổ hợp DN × dn
Chiều dày thành	Phụ thuộc DN, dn, PN và dòng sản phẩm
Hướng tuyến chính	Hai đầu chính đồng trục
Hướng nhánh	Nhánh bố trí khoảng 90° so với tuyến chính
Khả năng chuyển đường kính	Có
Ứng dụng nước lạnh	Phù hợp khi đúng hệ PP-R và điều kiện thiết kế
Ứng dụng nước nóng	Có thể sử dụng khi đúng quy cách và đáp ứng yêu cầu nhiệt độ – áp suất
Điều kiện nhiệt độ	Phụ thuộc PN, hệ PP-R và thời gian vận hành
Bề mặt trong	Được tạo hình phù hợp với tiết diện tuyến chính và nhánh
Bề mặt ngoài	Hoàn thiện theo công nghệ chế tạo của từng sản phẩm
Khả năng chống gỉ	Vật liệu PP-R không bị gỉ theo cơ chế oxy hóa của sắt hoặc thép
Khối lượng	Phụ thuộc DN, dn, PN và kích thước tổng thể
Vị trí sử dụng	Các điểm cần chia nhánh 90° đồng thời chuyển đường kính
Ứng dụng hệ thống	Hệ thống cấp nước nóng, nước lạnh và mạng PP-R phù hợp
Công trình tham khảo	Chung cư, khách sạn, bệnh viện, trường học, nhà máy, văn phòng và công trình kỹ thuật
Phụ kiện kết hợp	Ống PP-R, nối góc hàn, nối chuyển bậc, van và các phụ tùng PP-R tương thích
Yêu cầu khi lựa chọn	Đúng DN tuyến chính, dn nhánh, PN và kích thước lắp đặt
Thông tin cần cung cấp khi đặt hàng	Ba chạc 90° chuyển bậc hàn, DN, dn, PN, số lượng, thương hiệu và yêu cầu kỹ thuật nếu có

Lưu ý: Ba chạc 90° chuyển bậc hàn có nhiều tổ hợp DN – dn khác nhau. Khi đặt hàng cần ghi đầy đủ đường kính tuyến chính, đường kính nhánh và PN để hạn chế nhầm với Ba chạc 90° hàn cùng cỡ hoặc một cấu hình chuyển bậc khác.

Đặc điểm của Ba chạc 90° chuyển bậc hàn PP-R

Đặc điểm nổi bật của Ba chạc 90° chuyển bậc hàn là tích hợp chức năng chia nhánh và chuyển kích thước ngay trên cùng một phụ kiện. Thay vì sử dụng một ba chạc cùng cỡ rồi lắp thêm nối giảm, Ba chạc 90° chuyển bậc hàn PP-R cho phép tuyến nhánh chuyển sang DN phù hợp ngay tại điểm phân nhánh.

Cấu hình này giúp giảm số lượng phụ kiện trung gian tại những vị trí phù hợp, từ đó làm cụm đường ống gọn hơn. Tuy nhiên, Ba chạc 90° chuyển bậc hàn chỉ nên được lựa chọn theo đúng bản vẽ và tính toán lưu lượng; không nên tự ý giảm dn chỉ vì muốn sử dụng một phụ kiện có sẵn.

Với DN lớn, kích thước của Ba chạc 90° chuyển bậc hàn PP-R có thể chiếm đáng kể không gian kỹ thuật. Vì vậy, các kích thước Z, Z1 và chiều dài tổng thể cần được kiểm tra trước khi cắt ống và cố định giá đỡ.

Do thuộc nhóm phụ tùng hàn PP-R, Ba chạc 90° chuyển bậc hàn cần được thi công bằng phương pháp, thiết bị và quy trình phù hợp với DN của sản phẩm. Không nên áp dụng máy móc cách hàn của phụ kiện ép phun nhỏ cho các quy cách phụ tùng hàn lớn.

Cách lựa chọn Ba chạc 90° chuyển bậc hàn đúng DN và dn

Khi lựa chọn Ba chạc 90° chuyển bậc hàn, cần xác định trước DN tuyến chính và dn của nhánh. Đây là hai thông số độc lập và đều phải được thể hiện trong bảng vật tư. Chỉ ghi “Ba chạc 90° chuyển bậc hàn DN110” chưa đủ nếu chưa xác định nhánh cần dn bao nhiêu.

Sau kích thước, cần kiểm tra PN. Một Ba chạc 90° chuyển bậc hàn PP-R có đúng DN – dn nhưng sai cấp áp suất vẫn có thể không phù hợp với hệ thống. Với tuyến nước nóng, cần kiểm tra thêm nhiệt độ và thời gian vận hành theo đúng hệ sản phẩm.

Ngoài ra, nên kiểm tra kích thước Z và Z1 nếu vị trí lắp đặt có không gian hạn chế. Đây là những thông số giúp xác định chính xác vị trí tuyến nhánh sau khi Ba chạc 90° chuyển bậc hàn được lắp vào hệ thống.

Ba chạc 90° chuyển bậc hàn khác Ba chạc 90° hàn cùng cỡ như thế nào?

Ba chạc 90° hàn cùng cỡ có tuyến chính và nhánh sử dụng cùng đường kính theo cấu hình sản phẩm, trong khi Ba chạc 90° chuyển bậc hàn có dn nhánh khác DN tuyến chính. Đây là khác biệt quan trọng nhất khi lựa chọn vật tư.

Nếu nhánh cần cùng DN với tuyến chính, sử dụng ba chạc cùng cỡ sẽ trực tiếp hơn. Nếu nhánh cần giảm đường kính, Ba chạc 90° chuyển bậc hàn PP-R có thể giúp giảm số lượng nối chuyển bậc phía sau ba chạc.

Không nên coi hai loại là hoàn toàn thay thế cho nhau. Việc lựa chọn Ba chạc 90° chuyển bậc hàn hay ba chạc cùng cỡ cần dựa trên DN, dn, lưu lượng thiết kế và cấu hình thực tế của tuyến.

Ứng dụng Ba chạc 90° chuyển bậc hàn trong hệ thống PP-R

Ba chạc 90° chuyển bậc hàn được sử dụng tại những vị trí cần tách một tuyến nhánh khác đường kính từ đường ống PP-R chính. Sản phẩm phù hợp với các mạng phân phối nước có nhiều cấp đường kính và cần giảm tiết diện tại điểm chia nhánh.

Trong chung cư, khách sạn, bệnh viện, trường học, nhà máy hoặc công trình thương mại, Ba chạc 90° chuyển bậc hàn PP-R có thể được bố trí tại các điểm chuyển từ tuyến chính sang tuyến phân phối thứ cấp theo đúng DN và PN của thiết kế.

Với hệ thống có nhiều nhánh, việc sử dụng đúng Ba chạc 90° chuyển bậc hàn giúp bảng vật tư rõ ràng hơn và hạn chế phải ghép nhiều phụ kiện để tạo cùng một cấu hình. Tuy nhiên, mỗi tổ hợp DN – dn cần được kiểm tra riêng thay vì lấy một quy cách áp dụng cho nhiều vị trí.

Khách hàng có thể tham khảo thêm các loại phụ kiện PPR tại KHCeramics để lựa chọn Ba chạc 90° chuyển bậc hàn, ba chạc 90° cùng cỡ, ba chạc 60° hàn, nối góc hàn và nối chuyển bậc theo từng tuyến.

Xác định đúng DN tuyến chính, dn nhánh, PN và kích thước lắp đặt giúp Ba chạc 90° chuyển bậc hàn thực hiện hiệu quả chức năng chia nhánh và chuyển đường kính, đồng thời hạn chế phát sinh phụ kiện giảm hoặc thay đổi cấu hình không cần thiết trên hệ thống PP-R.

Lựa chọn và thi công Phụ tùng hàn PP-R đúng kỹ thuật

Phụ tùng hàn PP-R được sử dụng để kết nối, chuyển hướng, chia nhánh và thay đổi đường kính trên hệ thống đường ống PP-R. Tùy vị trí thực tế, người thiết kế có thể lựa chọn nối chuyển bậc hàn, nối góc 45° hàn, nối góc 90° hàn, ba chạc 60° hàn, ba chạc 90° hàn hoặc các loại ba chạc chuyển bậc phù hợp với đường kính tuyến chính và nhánh.

Việc lựa chọn phụ tùng không nên chỉ dựa vào hình dạng bên ngoài. Đường kính DN, đường kính nhánh dn đối với loại chuyển bậc, cấp áp suất PN, góc chuyển hướng và kích thước chiếm chỗ đều có thể ảnh hưởng đến khả năng lắp đặt. Với hệ thống có nhiều đường kính, bảng vật tư nên ghi rõ từng quy cách thay vì sử dụng tên gọi chung như “cút hàn” hoặc “ba chạc hàn”.

Khách hàng có thể tham khảo thêm phụ kiện PPR tại KHCeramics để lựa chọn các loại phụ tùng phù hợp với đường kính, cấp áp suất và cấu hình của từng tuyến cấp nước.

Chọn phụ tùng theo hướng tuyến, đường kính và cấp áp suất

Trên một tuyến thẳng cần thay đổi đường kính, nối chuyển bậc hàn giúp tạo sự chuyển tiếp giữa hai kích thước theo quy cách được sản xuất. Tại vị trí cần đổi hướng, nối góc hàn được lựa chọn theo góc thực tế của đường ống. Góc 45° phù hợp với bước chuyển nhỏ hơn, trong khi góc 90° tạo hướng chuyển gần vuông góc.

Tại vị trí chia nhánh, ba chạc 60° và ba chạc 90° tạo hai cấu hình khác nhau. Với nhánh khác đường kính tuyến chính, cần sử dụng ba chạc chuyển bậc và ghi đầy đủ DN – dn. Không nên thay một ba chạc chuyển bậc bằng nhiều phụ kiện ghép nối nếu chưa kiểm tra lại bản vẽ, bởi phương án đó có thể làm tăng số mối nối và thay đổi kích thước của cụm đường ống.

Cấp PN cũng cần được kiểm tra cùng DN. Hai phụ tùng có hình dạng và đường kính giống nhau nhưng khác cấp áp suất không nên được coi là cùng một quy cách. Đặc biệt với hệ nước nóng, khả năng làm việc cần được xem xét đồng thời theo nhiệt độ, áp suất và thời gian vận hành chứ không chỉ dựa vào một thông số riêng lẻ.

Với các tuyến có DN lớn, kích thước hình học của phụ tùng càng đáng chú ý. Các thông số như Z, Z1 hoặc chiều dài tổng thể ảnh hưởng trực tiếp đến vị trí cắt ống, khoảng cách tới tường, giá đỡ và các tuyến kỹ thuật xung quanh. Vì vậy, nên kiểm tra bản vẽ kích thước của đúng phụ tùng trước khi cố định toàn bộ hệ thống.

Chuẩn bị và thực hiện mối nối Phụ tùng hàn PP-R

Trước khi thi công, cần kiểm tra đúng tên phụ tùng, DN, PN và tình trạng sản phẩm. Bề mặt không nên có dấu hiệu nứt, biến dạng hoặc hư hỏng do vận chuyển. Đối với loại chuyển bậc, cần kiểm tra thêm kích thước của từng đầu để tránh lắp nhầm hướng hoặc nhầm nhánh.

Hai đoạn ống tại vị trí kết nối cần được chuẩn bị và căn chỉnh theo đúng yêu cầu của phương pháp hàn áp dụng cho sản phẩm. Đường ống không nên bị kéo lệch hoặc ép cưỡng bức vào phụ tùng chỉ để khớp vị trí, bởi lực cơ học có thể tiếp tục tác động lên mối nối sau khi hệ thống hoàn thiện.

Với nối góc và ba chạc, hướng của phụ tùng cần được xác định trước khi hoàn thiện mối nối. Sai lệch tại một phụ tùng có thể làm cả đoạn tuyến phía sau lệch cao độ hoặc sai vị trí đầu chờ, đặc biệt trên hệ thống có đường kính lớn.

Thiết bị và quy trình hàn cần phù hợp với đúng nhóm phụ tùng, kích thước và hướng dẫn của nhà sản xuất. Không nên lấy thông số thi công của phụ kiện ép phun PP-R kích thước nhỏ rồi áp dụng máy móc cho phụ tùng hàn có cấu tạo hoặc DN khác.

Bố trí phụ tùng và giá đỡ trên hệ thống PP-R

Phụ tùng không nên phải chịu toàn bộ trọng lượng của các đoạn ống dài. Hệ thống cần được bố trí giá đỡ, điểm cố định và khoảng cách đỡ phù hợp với đường kính, nhiệt độ cũng như phương án thiết kế để hạn chế lực uốn hoặc xoắn truyền vào mối nối.

Tại các vị trí đổi hướng, cần tính cả kích thước của nối góc và khoảng không dành cho tuyến sau góc. Với ba chạc, kích thước của nhánh phải được tính cùng tuyến chính để tránh va chạm với kết cấu hoặc đường ống khác. Việc kiểm tra không gian trước khi thi công đặc biệt quan trọng tại phòng kỹ thuật và những khu vực tập trung nhiều tuyến.

Nếu hệ thống có sự thay đổi nhiệt độ đáng kể trong quá trình vận hành, phương án bố trí đường ống cũng cần xem xét khả năng giãn nở nhiệt của PP-R. Phụ tùng, điểm cố định và giá đỡ phải làm việc như một phần của toàn hệ thống thay vì được tính riêng lẻ.

Đối với những vị trí cần tháo thiết bị thường xuyên, nên bố trí thêm cấu hình tháo lắp phù hợp thay vì coi phụ tùng hàn là một mối nối có thể tháo. Phần lớn các mối nối hàn được xem là liên kết cố định sau khi hoàn thiện.

Kiểm tra hệ thống trước khi nghiệm thu

Sau khi lắp đặt, cần kiểm tra toàn tuyến theo bản vẽ và bảng vật tư. Các vị trí chuyển hướng phải đúng góc, ba chạc phải đúng hướng nhánh, phụ tùng chuyển bậc phải đúng DN – dn và cấp PN cần phù hợp với yêu cầu của hệ thống.

Tiếp theo cần quan sát độ thẳng, cao độ và tình trạng giá đỡ. Đường ống không nên tạo lực kéo rõ rệt lên phụ tùng. Nếu phải dùng lực để giữ tuyến đúng vị trí, cần kiểm tra lại cách căn chỉnh thay vì coi giá đỡ là giải pháp để ép đường ống vào cấu hình sai.

Hệ thống nên được thử theo yêu cầu nghiệm thu của công trình trước khi đóng hộp kỹ thuật, xây tường hoặc hoàn thiện các lớp che. Việc phát hiện vấn đề khi phụ tùng còn tiếp cận được giúp giảm đáng kể khối lượng tháo dỡ nếu cần xử lý.

Với tuyến nước nóng hoặc hệ thống làm việc ở áp suất cao, quá trình kiểm tra cần bám theo hồ sơ thiết kế và thông số của đúng hệ PP-R. Không nên suy ra khả năng chịu áp của toàn bộ tuyến chỉ từ thông số của riêng ống hoặc riêng phụ tùng.

Những lỗi thường gặp khi sử dụng Phụ tùng hàn PP-R

Một lỗi thường gặp là bảng vật tư chỉ ghi tên sản phẩm nhưng thiếu DN hoặc PN. Với ba chạc chuyển bậc, việc thiếu dn của nhánh càng dễ dẫn đến giao sai quy cách. Do đó, tên phụ tùng nên luôn đi cùng các kích thước cần thiết.

Lỗi thứ hai là lựa chọn đúng DN nhưng sai góc. Nối góc 45°, 90° và các cấu hình góc khác không nên được thay thế tùy ý. Ghép nhiều phụ tùng để tạo một góc tương đương có thể làm thay đổi số lượng mối nối và kích thước chiếm chỗ của tuyến.

Một sai sót khác là không tính kích thước phụ tùng trước khi cắt ống. Đối với DN lớn, chỉ cần bỏ qua kích thước Z hoặc Z1 cũng có thể khiến đoạn tuyến phía sau sai vị trí đáng kể. Việc đo và đối chiếu bản vẽ kỹ thuật trước khi cắt giúp hạn chế tình trạng phải chỉnh sửa tại công trường.

Cuối cùng, không nên che kín hệ thống trước khi kiểm tra. Phụ tùng hàn là một phần của tuyến cố định, vì vậy những lỗi về hướng, kích thước hoặc mối nối sẽ khó xử lý hơn sau khi tường, trần hoặc hộp kỹ thuật đã hoàn thiện.

Khách hàng có thể tham khảo thêm các loại phụ kiện PPR tại KHCeramics để lựa chọn phụ tùng hàn, phụ kiện kết nối và vật tư phù hợp với từng hệ thống cấp nước.

Kinh nghiệm chọn mua Phụ tùng hàn PP-R cho từng công trình

Khi mua phụ tùng hàn PP-R, cách hiệu quả nhất là lập bảng vật tư từ bản vẽ và phân loại theo từng tuyến. Mỗi sản phẩm nên được ghi rõ tên, DN, PN, góc và kích thước nhánh nếu là phụ tùng chuyển bậc. Cách làm này giúp việc kiểm tra báo giá, chuẩn bị hàng và thi công rõ ràng hơn.

Đối với công trình có nhiều đường kính, không nên cộng chung tất cả phụ tùng cùng tên. Ví dụ, nối góc 90° DN90 và DN160 là hai quy cách riêng; tương tự, một ba chạc chuyển bậc có thể có nhiều tổ hợp DN – dn khác nhau. Nếu hệ thống còn sử dụng nhiều cấp PN thì danh sách vật tư càng cần được tách chi tiết.

Khách hàng có thể tham khảo thêm phụ kiện PPR tại KHCeramics để lựa chọn vật tư theo từng đường kính, cấu hình và yêu cầu của hệ thống nước nóng – lạnh.

Giá Phụ tùng hàn PP-R được xác định như thế nào?

Giá phụ tùng hàn PP-R phụ thuộc trước hết vào chủng loại và kích thước. Nối chuyển bậc, nối góc và ba chạc có hình học khác nhau; khi DN tăng, kích thước và lượng vật liệu của sản phẩm cũng thay đổi nên cần báo giá theo từng quy cách.

Đối với ba chạc chuyển bậc, tổ hợp DN – dn là yếu tố quan trọng. Hai sản phẩm cùng DN tuyến chính nhưng khác kích thước nhánh là hai quy cách khác nhau. Cấp PN cũng cần được ghi rõ nếu nhà sản xuất cung cấp nhiều lựa chọn cho cùng kích thước.

Số lượng, thời điểm đặt hàng, tồn kho và phương án vận chuyển có thể ảnh hưởng đến tổng chi phí. Với phụ tùng DN lớn, kích thước kiện hàng và phương tiện vận chuyển cũng cần được tính đến thay vì chỉ so sánh đơn giá từng sản phẩm.

Vì vậy, để nhận báo giá chính xác, khách hàng nên gửi bảng vật tư theo cấu trúc tên phụ tùng – DN – dn nếu có – PN – số lượng. Đây cũng là cách thuận tiện để kiểm tra lại hàng trước khi đưa tới công trình.

Câu hỏi thường gặp về Phụ tùng hàn PP-R

Phụ tùng hàn PP-R là gì?

Phụ tùng hàn PP-R là nhóm phụ kiện được sử dụng để nối, chuyển hướng, chia nhánh hoặc chuyển đổi đường kính trên hệ thống ống PP-R bằng cấu hình hàn phù hợp với từng sản phẩm.

Phụ tùng hàn PP-R gồm những loại nào?

Theo danh mục Tiền Phong, nhóm này có nối thẳng chuyển bậc hàn, nối góc 45° hàn, nối góc 90° hàn, ba chạc 60° hàn, ba chạc 90° hàn và ba chạc 90° chuyển bậc hàn.

Phụ tùng hàn PP-R Tiền Phong theo tiêu chuẩn nào?

Catalogue Tiền Phong xếp nhóm phụ tùng hàn PP-R theo tiêu chuẩn DIN 16962. Thông số cụ thể vẫn cần được đối chiếu theo đúng sản phẩm, DN và PN.

Nối thẳng chuyển bậc hàn dùng để làm gì?

Phụ kiện dùng để chuyển tiếp giữa hai đường kính khác nhau trên cùng một tuyến PP-R theo quy cách được thiết kế.

Nối góc 45° hàn dùng khi nào?

Nối góc 45° hàn phù hợp với vị trí cần thay đổi hướng đường ống khoảng 45°.

Nối góc 90° hàn có chức năng gì?

Sản phẩm tạo bước chuyển hướng gần vuông góc trên tuyến PP-R và được lựa chọn theo DN, PN cũng như kích thước lắp đặt.

Ba chạc 60° hàn khác Ba chạc 90° hàn như thế nào?

Khác biệt chính là góc của nhánh so với tuyến chính. Một loại tạo nhánh khoảng 60°, loại còn lại tạo nhánh khoảng 90°.

Ba chạc chuyển bậc hàn là gì?

Đây là ba chạc có đường kính nhánh dn khác với đường kính tuyến chính DN, giúp chia nhánh và chuyển kích thước ngay tại cùng một phụ kiện.

DN và dn khác nhau như thế nào?

Trong cách ký hiệu của phụ tùng chuyển bậc, DN thường dùng để chỉ kích thước tuyến chính, còn dn thể hiện kích thước của nhánh hoặc đầu chuyển tương ứng.

PN trên Phụ tùng hàn PP-R có ý nghĩa gì?

PN thể hiện áp suất danh nghĩa của hệ sản phẩm. Khi lựa chọn cần xem PN cùng với nhiệt độ và điều kiện vận hành thực tế.

Cùng DN nhưng khác PN có phải cùng một sản phẩm không?

Không nên coi là cùng quy cách. Nếu sản phẩm được phân loại theo nhiều cấp PN thì thông số này cần được ghi riêng khi đặt hàng.

Phụ tùng hàn PP-R có dùng cho nước nóng không?

Có thể sử dụng trong hệ thống nước nóng khi đúng dòng sản phẩm và đáp ứng yêu cầu về nhiệt độ, áp suất và thời gian vận hành của thiết kế.

Phụ tùng hàn PP-R có giống Phụ tùng ép phun PP-R không?

Không. Đây là hai nhóm phụ tùng khác nhau về phương pháp chế tạo, phạm vi kích thước và cấu hình sản phẩm. Cần xác định đúng nhóm trước khi đặt hàng.

Có cần quan tâm kích thước Z và Z1 không?

Có, đặc biệt với tuyến DN lớn hoặc không gian lắp đặt hạn chế. Z và Z1 giúp xác định kích thước chiếm chỗ của nối góc hoặc ba chạc để tính chiều dài đường ống chính xác hơn.

Có thể dùng nhiều Nối góc 45° thay Nối góc 90° không?

Không nên tự thay đổi nếu chưa kiểm tra thiết kế. Việc sử dụng nhiều phụ tùng sẽ thay đổi hình học tuyến, kích thước chiếm chỗ và số lượng mối nối.

Khi đặt Ba chạc chuyển bậc cần ghi thông tin gì?

Nên ghi tên sản phẩm, DN tuyến chính, dn nhánh, PN, số lượng và thương hiệu hoặc yêu cầu kỹ thuật nếu có.

Có cần kiểm tra Phụ tùng hàn PP-R trước khi thi công không?

Có. Cần kiểm tra đúng chủng loại, DN, PN, góc, kích thước nhánh và tình trạng bề mặt trước khi đưa phụ tùng vào lắp đặt.

Có nên để phụ tùng chịu trọng lượng của đường ống không?

Không nên để tải trọng lớn tập trung lên phụ tùng hoặc mối nối. Hệ thống cần có giá đỡ và điểm cố định phù hợp theo thiết kế.

Khi nào nên thử hệ thống PP-R?

Nên kiểm tra và thử theo yêu cầu nghiệm thu trước khi đóng trần, xây hộp kỹ thuật hoặc che kín đường ống.

Phụ tùng hàn PP-R phù hợp với công trình nào?

Sản phẩm có thể sử dụng trong nhà ở, chung cư, khách sạn, bệnh viện, trường học, nhà máy và các hệ thống PP-R phù hợp với thông số kỹ thuật của từng phụ tùng.

Giá Phụ tùng hàn PP-R bao nhiêu?

Giá thay đổi theo loại phụ tùng, DN, dn, PN, số lượng và thời điểm đặt hàng. Cần xác định đúng quy cách để nhận báo giá chính xác.

Khi mua Phụ tùng hàn PP-R cần cung cấp những gì?

Nên cung cấp tên sản phẩm, DN, dn nếu là loại chuyển bậc, PN, số lượng và yêu cầu kỹ thuật của công trình.

Mua Phụ tùng hàn PP-R ở đâu?

Khách hàng có thể liên hệ KHceramic để được tư vấn phụ tùng hàn PP-R theo loại sản phẩm, đường kính, cấp áp suất và cấu hình thực tế của hệ thống.

KHceramic cung cấp Phụ kiện PP-R theo quy cách công trình

Phụ tùng hàn PP-R có nhiều loại, DN và cấp PN khác nhau nên việc lựa chọn cần dựa trên bản vẽ và bảng vật tư của từng dự án. Với phụ tùng chuyển bậc, cần xác định thêm kích thước nhánh để tránh nhầm quy cách.

Khách hàng có thể tham khảo thêm các loại phụ kiện PPR tại KHCeramics để lựa chọn nối chuyển bậc, nối góc, ba chạc và các phụ kiện đồng bộ với hệ thống cấp nước nóng – lạnh. Với đơn hàng công trình, nên gửi bảng vật tư đầy đủ theo từng DN, PN và số lượng. Cách này giúp kiểm tra đúng quy cách, tình trạng hàng và báo giá phù hợp tại thời điểm đặt mua.
