Ba chạc 60° hàn

Ba chạc 60° hàn là phụ kiện thuộc hệ thống ống PP-R, được thiết kế để tạo thêm một nhánh từ tuyến chính theo góc 60°. Cấu hình chữ Y giúp sản phẩm khác biệt rõ với ba chạc 90° thông thường và phù hợp với những vị trí mà bản vẽ yêu cầu nhánh đi theo hướng xiên thay vì vuông góc với tuyến chính.

Sản phẩm thuộc nhóm phụ tùng hàn PP-R của Nhựa Tiền Phong, được hãng công bố theo tiêu chuẩn DIN 16962. Trong catalogue, Ba chạc 60° hàn có tên tiếng Anh là Fabricated 60° wye, với các quy cách từ DN90 đến DN200 và nhiều cấp áp suất để lựa chọn theo yêu cầu của hệ thống.

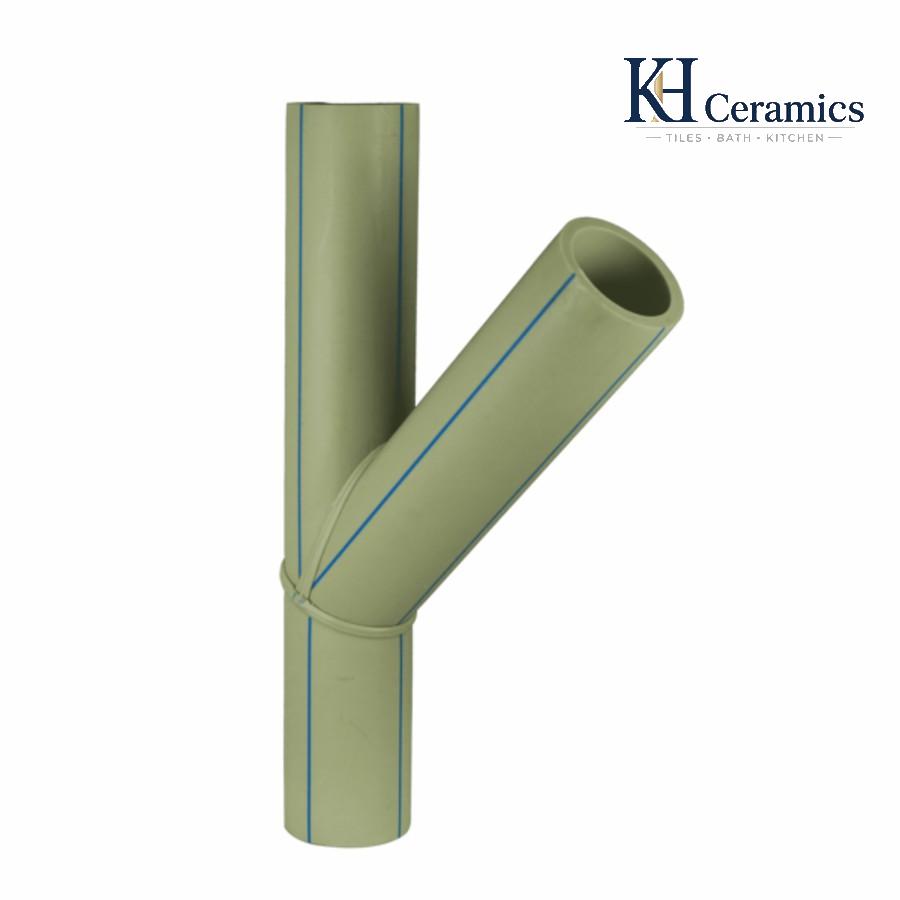

Ba chạc 60° hàn – Phụ kiện chia nhánh PP-R góc 60°

Do được sử dụng chủ yếu ở nhóm đường kính tương đối lớn, việc lựa chọn Ba chạc 60° hàn cần dựa trên bản vẽ, DN, PN và khoảng không dành cho phụ kiện. Kích thước chiếm chỗ tăng đáng kể theo đường kính nên không nên chỉ kiểm tra cỡ ống mà bỏ qua chiều dài bố trí thực tế. Khách hàng có thể tham khảo thêm phụ kiện PP-R tại KHCeramics để lựa chọn Ba chạc 60° hàn và các phụ tùng phù hợp với từng vị trí trên hệ thống.

Thông số kỹ thuật Ba chạc 60° hàn

Catalogue PP-R Tiền Phong thể hiện Ba chạc 60° hàn với 7 đường kính từ DN90 đến DN200. Các kích thước Z và Z1 thay đổi theo DN, trong khi nhóm sản phẩm được công bố với các cấp áp suất PN10, PN16 và PN20. Đây là những dữ liệu quan trọng khi bóc vật tư và kiểm tra không gian lắp đặt.

Thông số	Quy cách / Giá trị
Tên sản phẩm	Ba chạc 60° hàn
Tên tiếng Anh	Fabricated 60° wye
Nhóm sản phẩm	Phụ tùng hàn PP-R
Thương hiệu	Nhựa Tiền Phong
Vật liệu hệ thống	PP-R
Tiêu chuẩn phụ tùng hàn	DIN 16962
Góc chia nhánh	60°
Dải đường kính	DN90 – DN200
Quy cách DN	90, 110, 125, 140, 160, 180, 200 mm
Cấp áp suất PN	PN10, PN16, PN20
Đơn vị PN	bar
Kiểu cấu tạo	Ba chạc dạng chữ Y, nhánh tạo góc 60° với tuyến chính
Phương thức kết nối	Hàn với hệ thống ống/phụ tùng PP-R tương thích theo cấu tạo sản phẩm
Chức năng chính	Phân chia hoặc hợp dòng tại vị trí yêu cầu nhánh 60°
Ứng dụng	Hệ thống đường ống PP-R dẫn nước nóng, nước lạnh và các ứng dụng phù hợp với điều kiện thiết kế
Thông tin cần cung cấp khi đặt hàng	Ba chạc 60° hàn, DN, PN, số lượng và yêu cầu của công trình

Bảng kích thước Ba chạc 60° hàn PP-R Tiền Phong

DN (mm)	Z (mm)	Z1 (mm)
90	550	360
110	600	400
125	650	420
140	680	450
160	750	500
180	840	560
200	900	620

Lưu ý: Các kích thước Z và Z1 tăng theo DN và ảnh hưởng trực tiếp đến khoảng không cần thiết để bố trí phụ kiện. Vì vậy, với Ba chạc 60° hàn đường kính lớn, nên đối chiếu kích thước trên bản vẽ trước khi thi công thay vì chỉ căn cứ vào đường kính kết nối.

Điểm khác biệt của Ba chạc 60° hàn so với Ba chạc 90°

Khác biệt dễ nhận thấy nhất nằm ở hướng của nhánh. Ba chạc 60° hàn tạo nhánh nghiêng 60°, trong khi ba chạc 90° tạo nhánh vuông góc với tuyến chính. Sự khác nhau về hình học này ảnh hưởng trực tiếp đến cách bố trí đường ống và không gian mà phụ kiện chiếm dụng.

Nhánh 60° đặc biệt hữu ích khi đường ống cần chuyển sang một hướng xiên theo thiết kế. Trong những trường hợp phù hợp, sử dụng trực tiếp ba chạc 60° có thể tạo cấu hình tuyến gọn hơn so với việc dùng ba chạc 90° rồi bổ sung thêm phụ kiện chỉ để thay đổi hướng nhánh.

Tuy nhiên, không nên hiểu rằng góc 60° luôn tốt hơn góc 90°. Hai sản phẩm phục vụ những cấu hình khác nhau và việc lựa chọn phải dựa trên bản vẽ, hướng tuyến, không gian lắp đặt cũng như yêu cầu kỹ thuật của hệ thống.

DN90 đến DN200 – lựa chọn Ba chạc 60° hàn theo kích thước

Một đặc điểm đáng chú ý của Ba chạc 60° hàn Tiền Phong là dải kích thước được catalogue công bố từ DN90 đến DN200. Điều này cho thấy sản phẩm hướng đến các tuyến PP-R có đường kính tương đối lớn thay vì nhóm phụ kiện ép phun kích thước nhỏ thường gặp trong hệ thống cấp nước dân dụng.

Ở DN90, catalogue thể hiện Z = 550 mm và Z1 = 360 mm. Khi tăng lên DN140, hai kích thước tương ứng là 680 mm và 450 mm; với DN200, Z đạt 900 mm và Z1 đạt 620 mm. Sự thay đổi này cho thấy không gian bố trí cần được kiểm tra kỹ khi đường kính tăng.

Ngoài DN, cấp PN cũng cần được xác định từ yêu cầu thiết kế. Catalogue công bố nhóm DN90–DN200 với PN10, PN16 và PN20. Không nên lựa chọn PN chỉ theo quan niệm “càng cao càng tốt”; cấp áp suất cần phù hợp với điều kiện làm việc của toàn bộ hệ thống.

Ứng dụng Ba chạc 60° hàn trong hệ thống PP-R

Ba chạc 60° hàn được sử dụng tại vị trí cần tạo nhánh nghiêng trên tuyến PP-R. Tùy hướng dòng và thiết kế, phụ kiện có thể tham gia cấu hình phân nhánh hoặc hợp dòng, giúp tuyến chính và tuyến nhánh gặp nhau theo góc 60°.

Hệ thống PP-R Tiền Phong được nhà sản xuất giới thiệu cho dẫn nước nóng và nước lạnh trong các ứng dụng dân dụng và công nghiệp. Vì vậy, Ba chạc 60° hàn có thể được lựa chọn trong những hệ thống PP-R phù hợp khi bản vẽ yêu cầu đúng cấu hình, DN và PN của sản phẩm.

Đối với tuyến có đường kính lớn, cần tính đồng thời không gian lắp phụ kiện, vị trí giá đỡ, hướng nhánh và khoảng cách tới các kết cấu xung quanh. Việc kiểm tra từ bản vẽ trước khi đưa phụ kiện vào thi công giúp hạn chế phải thay đổi tuyến tại công trường.

Cách chọn Ba chạc 60° hàn đúng quy cách

Khi lựa chọn Ba chạc 60° hàn, trước tiên cần xác nhận bản vẽ thực sự yêu cầu nhánh 60°. Không nên thay thế bằng ba chạc 90° hoặc một tổ hợp phụ kiện khác chỉ vì có sẵn vật tư nếu chưa đánh giá lại hình học của tuyến.

Tiếp theo cần xác định DN. Với sản phẩm Tiền Phong, các quy cách được catalogue công bố gồm DN90, DN110, DN125, DN140, DN160, DN180 và DN200. Sau khi xác định đường kính, cần lựa chọn PN10, PN16 hoặc PN20 theo yêu cầu áp suất của hệ thống.

Đối với những vị trí có không gian hạn chế, nên kiểm tra thêm Z và Z1. Đây là bước đặc biệt quan trọng với DN160, DN180 và DN200 vì kích thước tổng thể của phụ kiện đã tương đối lớn, có thể ảnh hưởng đến khoảng cách giữa tuyến ống với tường, trần, thiết bị hoặc các hệ thống kỹ thuật khác.

Khi đặt hàng nên cung cấp đầy đủ tên sản phẩm – DN – PN – số lượng. Với công trình lớn, gửi thêm bản vẽ hoặc bảng vật tư sẽ giúp quá trình kiểm tra quy cách thuận tiện hơn.

Khách hàng có thể tham khảo thêm các loại phụ kiện PP-R tại KHCeramics để lựa chọn Ba chạc 60° hàn và những phụ tùng phù hợp cho các vị trí nối, chuyển hướng, chia nhánh hoặc chuyển bậc trên hệ thống.

Với cấu hình nhánh 60°, dải DN90–DN200 và các cấp PN10, PN16, PN20, Ba chạc 60° hàn là một phụ kiện có đặc điểm kỹ thuật khá riêng trong nhóm phụ tùng hàn PP-R. Xác định đúng góc, DN, PN và kích thước bố trí sẽ giúp sản phẩm được sử dụng đúng vị trí thiết kế và hạn chế phát sinh những tổ hợp nối không cần thiết.

Lựa chọn Phụ tùng hàn PP-R theo cấu hình đường ống

Trong hệ thống PP-R, Phụ tùng hàn PP-R được sử dụng tại những vị trí cần nối tuyến, thay đổi hướng, chia nhánh hoặc chuyển đổi đường kính. Việc lựa chọn nên bắt đầu từ bản vẽ và cấu hình thực tế của đường ống thay vì chỉ dựa vào tên phụ kiện. Cùng một tuyến có thể cần nhiều loại sản phẩm với đường kính và hình học khác nhau, vì vậy xác định đúng từng vị trí ngay từ khâu bóc vật tư giúp hạn chế việc phải thay đổi phụ kiện khi thi công.

Với đoạn ống tiếp tục theo cùng một hướng, phụ kiện nối tương ứng được lựa chọn theo kích thước hai đầu. Khi tuyến cần thay đổi đường kính, cần xác định đồng thời cỡ đầu lớn và đầu nhỏ. Tại vị trí đổi hướng hoặc chia nhánh, ngoài DN còn phải quan tâm đến góc và cấu hình của phụ kiện để đường ống sau khi lắp đúng với hướng thiết kế.

Một nguyên tắc hữu ích là hạn chế tạo những tổ hợp gồm quá nhiều phụ kiện nếu đã có sản phẩm phù hợp trực tiếp với vị trí cần xử lý. Mỗi mối nối bổ sung đều làm tuyến phức tạp hơn, đồng thời tăng số điểm cần kiểm soát trong quá trình thi công và thử hệ thống.

Khách hàng có thể tham khảo thêm phụ kiện PP-R tại KHCeramics để lựa chọn các loại phụ tùng hàn theo đường kính, cấu hình và yêu cầu của từng tuyến.

Thi công mối hàn PP-R cần chú ý những gì?

Chất lượng của Phụ tùng hàn PP-R sau khi lắp đặt phụ thuộc đáng kể vào quá trình chuẩn bị và thực hiện mối nối. Trước khi hàn, cần kiểm tra ống và phụ kiện có đúng kích thước hay không, đồng thời làm sạch vùng tiếp xúc. Đầu ống nên được cắt tương đối vuông và không để bụi bẩn, dầu hoặc tạp chất bám tại bề mặt cần gia nhiệt.

Thiết bị hàn cần sử dụng đầu gia nhiệt phù hợp với đường kính của ống và phụ kiện. Khi gia nhiệt, cả hai chi tiết phải đạt trạng thái thích hợp trước khi được đưa ra khỏi đầu hàn và ghép với nhau. Thời gian thao tác phụ thuộc vào kích thước, điều kiện thi công và hướng dẫn của hệ sản phẩm, do đó không nên sử dụng một khoảng thời gian duy nhất cho mọi đường kính.

Sau khi gia nhiệt, ống cần được đưa vào phụ kiện theo đúng trục và chiều sâu phù hợp. Không nên xoay mạnh hoặc liên tục chỉnh hướng khi vật liệu đang ở trạng thái nóng. Với các cụm gồm nhiều phụ kiện, nên đánh dấu hướng trước khi hàn để tránh trường hợp hoàn thành mối nối nhưng đầu còn lại không đúng với vị trí trên tuyến.

Gia nhiệt thiếu có thể làm vùng kết nối chưa đạt trạng thái cần thiết, trong khi gia nhiệt quá mức có nguy cơ làm biến dạng đầu ống hoặc phụ kiện. Nếu vật liệu nóng chảy bị đẩy quá nhiều vào phía trong, tiết diện dòng chảy tại mối nối cũng có thể bị ảnh hưởng. Vì vậy, mục tiêu của quá trình hàn là tạo mối nối đúng kỹ thuật chứ không phải gia nhiệt càng lâu càng tốt.

Bố trí Phụ tùng hàn PP-R để hệ thống gọn và dễ kiểm soát

Khi bố trí đường ống, nên ưu tiên hướng tuyến hợp lý để giảm những đoạn chuyển hướng không cần thiết. Nếu tuyến phải sử dụng nhiều phụ kiện liên tiếp trong một khoảng ngắn, cần kiểm tra lại xem có thể điều chỉnh vị trí ống hoặc lựa chọn cấu hình khác đơn giản hơn hay không.

Đối với phụ kiện chuyển bậc, vị trí thay đổi đường kính nên phù hợp với thiết kế thủy lực của hệ thống. Không nên tự ý thay đổi DN tại công trường chỉ vì có sẵn một loại phụ kiện khác. Với các điểm chia nhánh, cần kiểm tra cả đường kính tuyến chính và đường kính nhánh trước khi hàn để tránh phải cắt bỏ cụm đã hoàn thiện.

Đường ống và phụ kiện cũng cần được cố định phù hợp để hạn chế tải trọng hoặc lực kéo truyền trực tiếp lên mối hàn. Đặc biệt tại những đoạn có thay đổi hướng, tuyến dài hoặc kết nối với thiết bị, phương án giá đỡ và cố định nên được thực hiện theo yêu cầu của hệ thống.

Nếu đường ống được lắp âm tường, trên trần hoặc trong hộp kỹ thuật, việc kiểm tra phải được thực hiện trước khi che kín. Một mối nối đã bị che khuất sẽ khó xử lý hơn nhiều nếu sau đó phát hiện sai hướng hoặc có vấn đề trong quá trình thử hệ thống.

Kiểm tra Phụ tùng hàn PP-R trước và sau khi hoàn thiện

Trước khi lắp đặt, nên đối chiếu toàn bộ phụ kiện với bảng vật tư về tên sản phẩm, đường kính, góc và kích thước chuyển bậc nếu có. Những phụ kiện có dấu hiệu biến dạng hoặc vùng đầu hàn bị hư hỏng trong quá trình vận chuyển cần được kiểm tra trước khi đưa vào sử dụng.

Sau khi hàn, có thể quan sát hình dạng bên ngoài của vùng kết nối để phát hiện những dấu hiệu bất thường rõ rệt như lệch trục hoặc biến dạng quá mức. Tuy nhiên, đánh giá bằng mắt không thay thế cho quá trình kiểm tra hệ thống theo yêu cầu kỹ thuật của công trình.

Khi toàn tuyến đã hoàn thành, cần tiến hành thử và kiểm tra trước khi đóng trần, trát tường hoặc hoàn thiện hộp kỹ thuật. Nếu phát hiện vấn đề, nên xác định đúng vị trí và nguyên nhân thay vì chỉ xử lý bề mặt bên ngoài của mối nối.

Một số sai sót thường xuất phát ngay từ khâu chuẩn bị: chọn nhầm DN, không đánh dấu hướng phụ kiện, đầu ống cắt lệch, bề mặt không sạch hoặc sử dụng đầu hàn không đúng kích thước. Kiểm soát những yếu tố này ngay từ đầu thường hiệu quả hơn việc sửa chữa sau khi hệ thống đã hoàn thiện.

Sử dụng đúng phụ kiện tại đúng vị trí, kiểm soát quá trình gia nhiệt và kiểm tra toàn tuyến trước khi che kín giúp Phụ tùng hàn PP-R được lắp đặt đồng bộ, đồng thời giảm những mối nối hoặc thao tác sửa đổi không cần thiết tại công trường.

Kinh nghiệm đặt mua Phụ tùng hàn PP-R cho công trình

Khi đặt mua Phụ tùng hàn PP-R, một danh sách chỉ ghi tên chung như “nối”, “cút” hoặc “ba chạc” thường chưa đủ. Cần xác định đúng loại sản phẩm, đường kính và cấu hình của từng đầu kết nối. Với phụ kiện chuyển bậc, nên ghi đồng thời các kích thước liên quan để người cung cấp có thể đối chiếu đúng quy cách.

Đối với công trình có nhiều tuyến, nên bóc vật tư theo từng tầng, khu vực hoặc hệ thống rồi mới tổng hợp. Cách làm này giúp kiểm tra được lý do tồn tại của từng phụ kiện trên bản vẽ, hạn chế tình trạng thừa một loại nhưng lại thiếu một quy cách khác có hình dáng gần giống.

Nếu công trình đã xác định thương hiệu đường ống, việc sử dụng phụ kiện tương thích cùng hệ giúp quá trình đối chiếu kích thước và phương án hàn thuận tiện hơn. Khách hàng có thể tham khảo danh mục phụ kiện PP-R tại KHCeramics để lựa chọn sản phẩm theo từng vị trí trên hệ thống.

Những yếu tố ảnh hưởng đến giá Phụ tùng hàn PP-R

Giá Phụ tùng hàn PP-R không được xác định chỉ theo tên sản phẩm. Chủng loại, đường kính, cấu hình chuyển bậc và thương hiệu đều có thể làm đơn giá thay đổi. Hai phụ kiện cùng chức năng nhưng khác DN là hai quy cách riêng; tương tự, sản phẩm chuyển bậc cần được báo giá theo đúng tổ hợp kích thước.

Số lượng và cơ cấu đơn hàng cũng ảnh hưởng đến phương án cung cấp. Một đơn hàng gồm đầy đủ ống và nhiều loại phụ kiện cho cả công trình sẽ khác với nhu cầu mua bổ sung một vài sản phẩm. Với dự án lớn, gửi bảng khối lượng đầy đủ thường giúp kiểm tra quy cách và báo giá thuận tiện hơn.

Khi yêu cầu báo giá, nên cung cấp tối thiểu tên phụ kiện – đường kính – kích thước chuyển bậc nếu có – số lượng – thương hiệu yêu cầu. Nếu có bản vẽ hoặc bảng BOQ, thông tin này có thể được sử dụng để rà soát thêm những vị trí dễ nhầm trước khi đặt hàng.

Câu hỏi thường gặp về Phụ tùng hàn PP-R

Phụ tùng hàn PP-R dùng để làm gì?

Nhóm sản phẩm được sử dụng để nối các đoạn ống, chuyển hướng, chia nhánh hoặc thay đổi đường kính trên hệ thống PP-R. Chức năng cụ thể phụ thuộc vào hình dạng và cấu tạo của từng phụ kiện.

Phụ tùng hàn PP-R được kết nối với ống như thế nào?

Các đầu PP-R tương thích được liên kết bằng phương pháp hàn nhiệt. Ống và phụ kiện được gia nhiệt bằng dụng cụ phù hợp, sau đó ghép với nhau theo đúng trục và yêu cầu kỹ thuật của hệ sản phẩm.

Có thể dùng chung một thời gian hàn cho mọi đường kính không?

Không nên. Thời gian gia nhiệt và thao tác phụ thuộc vào kích thước cũng như hướng dẫn kỹ thuật của nhà sản xuất. Các DN khác nhau cần được thực hiện theo thông số tương ứng.

Làm thế nào để chọn đúng phụ kiện chuyển bậc PP-R?

Cần xác định đầy đủ kích thước của các đầu cần kết nối. Không nên chỉ ghi một DN hoặc chọn phụ kiện dựa trên kích thước bên ngoài vì có thể dẫn đến nhầm quy cách.

Có nên dùng nhiều phụ kiện để thay cho một sản phẩm đúng cấu hình?

Nếu có phụ kiện đáp ứng trực tiếp yêu cầu thiết kế, sử dụng đúng sản phẩm thường giúp tuyến gọn hơn và giảm số lượng mối nối. Mọi thay đổi cấu hình tại công trường nên được kiểm tra trước khi thực hiện.

Phụ kiện PP-R sau khi hàn có thể chỉnh lại hướng không?

Không nên cố bẻ hoặc xoay mối nối sau khi đã ổn định. Hướng phụ kiện cần được xác định trước khi hàn, đặc biệt với nối góc, ba chạc và những cụm gồm nhiều chi tiết liên tiếp.

Khi mua Phụ tùng hàn PP-R cần cung cấp thông tin gì?

Nên cung cấp tên sản phẩm, đường kính, góc nếu có, kích thước chuyển bậc, số lượng và thương hiệu. Với đơn hàng công trình, bảng vật tư chi tiết sẽ giúp hạn chế nhầm quy cách.

Giá Phụ tùng hàn PP-R bao nhiêu?

Giá thay đổi theo loại phụ kiện, kích thước, cấu hình, thương hiệu, số lượng và thời điểm đặt hàng. Cần xác định đúng quy cách cụ thể trước khi lập báo giá.

KHceramic cung cấp Phụ tùng hàn PP-R theo nhu cầu công trình

Phụ tùng hàn PP-R gồm nhiều cấu hình phục vụ các vị trí khác nhau trên đường ống. Việc lựa chọn đúng sản phẩm ngay từ bảng vật tư giúp hệ thống được bố trí hợp lý, giảm số mối nối không cần thiết và thuận tiện hơn trong quá trình thi công.

Với công trình có nhiều đường kính hoặc nhiều nhánh, khách hàng nên gửi bảng khối lượng để kiểm tra đồng thời chủng loại và số lượng. Đối với phụ kiện chuyển bậc, cần thể hiện đầy đủ kích thước của từng đầu thay vì chỉ sử dụng tên sản phẩm chung.Khách hàng có thể xem thêm các loại phụ kiện PP-R tại KHCeramics hoặc liên hệ để được hỗ trợ lựa chọn vật tư phù hợp với hệ thống.
